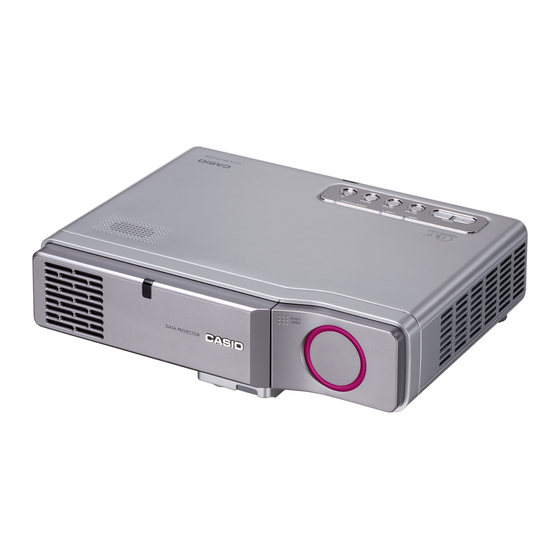

Casio XJ-460 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Casio Anleitungen
  4. Beamer
  5. XJ-460
  6. Bedienungsanleitung

Casio XJ-460 Bedienungsanleitung

Datenprojektor
Vorschau ausblenden Andere Handbücher für XJ-460:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

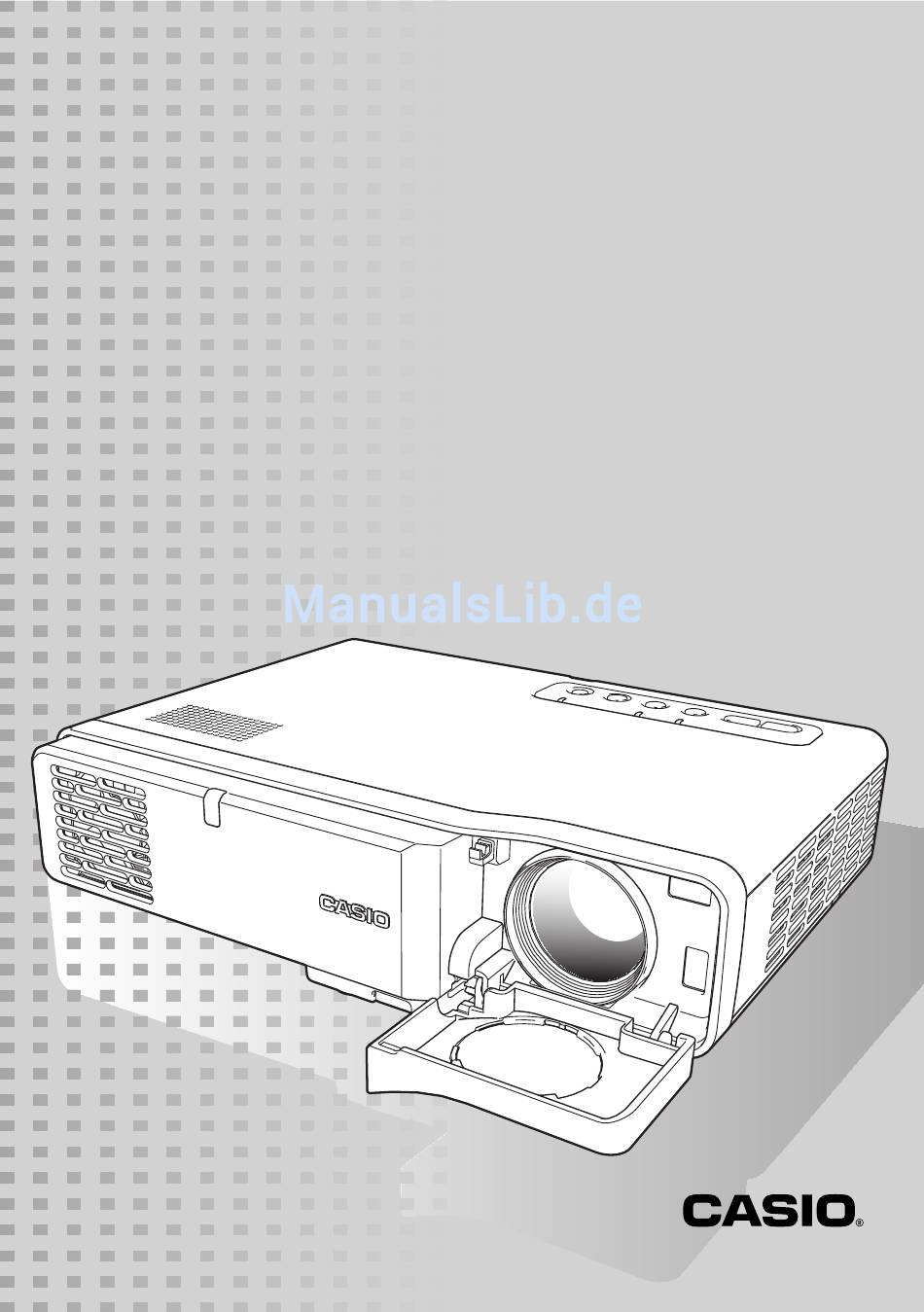

Datenprojektor
XJ-460/XJ-560
Bedienungsanleitung
•
Lesen Sie die Vorsichtshinweise in der gedruckten
„Bedienungsanleitung (Grundlegende
Bedienungsschritte)" unbedingt zuerst durch.
Beziehen Sie sich ebenfalls auf die
„Bedienungsanleitung (Grundlegende
Bedienungsschritte)" für weitere Informationen zum
Aufstellen des Projektors und dem Auswechseln
der Lampe.
•
Bewahren Sie diese Bedienungsanleitung für
zukünftige Nachschlagzwecke an einem sichern
Ort auf.
G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Casio XJ-460

Inhaltszusammenfassung für Casio XJ-460

  • Seite 1 Datenprojektor XJ-460/XJ-560 Bedienungsanleitung • Lesen Sie die Vorsichtshinweise in der gedruckten „Bedienungsanleitung (Grundlegende Bedienungsschritte)“ unbedingt zuerst durch. Beziehen Sie sich ebenfalls auf die „Bedienungsanleitung (Grundlegende Bedienungsschritte)“ für weitere Informationen zum Aufstellen des Projektors und dem Auswechseln der Lampe. • Bewahren Sie diese Bedienungsanleitung für zukünftige Nachschlagzwecke an einem sichern...
  • Seite 2 Gewinne oder Ansprüche dritter Parteien, die auf die Verwendung dieses Produktes oder dieser Bedienungsanleitung zurückzuführen sind. • Die CASIO COMPUTER CO., LTD. ist nicht verantwortlich für Verluste oder entgangene Gewinne, die auf den Verlust von Daten aufgrund von Fehlbetrieb oder Wartung dieses Produktes bzw. auf andere Gründe zurückzuführen sind.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Projektionsbetrieb ................4 Projektion auf eine Projektionswand ..............4 Trapezfehlerkorrektur (AF/AK, KEYSTONE) ............ 8 Verwendung des Farbmodus (COLOR MODE) ..........12 Einstellung der Lautstärke (VOL +/–) .............. 13 Stummschaltung von Bild und Ton (MUTE)............ 13 Vergrößerung des Projektionsbildes (D-ZOOM +/–) ........14 Verwendung der Bild-in-Bild-Funktion (P-IN-P) ..........

  • Seite 4: Projektionsbetrieb

    Projektionsbetrieb Projektionsbetrieb Dieser Abschnitt erläutert die Bedienungsvorgänge für das Projizieren eines Bildes. Projektion auf eine Projektionswand Grundlegender Bedienungsablauf Stellen Sie den Projektor auf, und richten Sie ihn auf die Projektionswand. Stellen Sie den Projektor auf, und richten Sie ihn auf die Projektionswand. Bedienungsanleitung (Grundlegende Bedienungsschritte): Aufstellung des Projektors Bedienungsanleitung (Grundlegende Bedienungsschritte): Aufstellung des Projektors Schließen Sie den Computer oder ein Videogerät an den Projektor an.

  • Seite 5: Automatische Wahl Der Eingangsquelle

    Projektionsbetrieb Automatische Wahl der Eingangsquelle Wenn Sie den Projektor einschalten, überprüft dieser den Status (ob die Eingangsquelle ein Signal sendet oder nicht) jeder Eingangsquelle in der nachfolgend aufgeführten Reihenfolge. Er wählt automatisch die erste festgestellte Eingangsquelle, die ein Eingangssignal sendet, und projiziert das entsprechende Bild.

  • Seite 6: Manuelle Wahl Der Eingangsquelle

    Projektionsbetrieb Manuelle Wahl der Eingangsquelle Der Vorgang, den Sie für die Wahl der Eingangsquelle verwenden sollten, hängt davon ab, ob Sie die Tasten des Projektors oder der Fernbedienung benutzen. [Projektor] [Fernbedienung] ZOOM FOCUS D-ZOOM [RGB]-Taste VIDEO S-VIDEO AUTO P-IN-P [VIDEO]-Taste VOLUME MUTE FREEZE...

  • Seite 7: Zoom Und Scharfeinstellung

    Projektionsbetrieb Zoom und Scharfeinstellung Verwenden Sie die [ZOOM]-Tasten, um die Bildgröße einzustellen, und die [FOCUS]-Tasten, um das Bild scharf einzustellen. Einstellen der Bildgröße Halten Sie die [ZOOM +]- oder [ZOOM –]-Taste gedrückt, um die Bildgröße zu vergrößern bzw. zu verkleinern. Dadurch erscheint die Zoomanzeige auf dem Bild, um die aktuelle Zoomeinstellung anzuzeigen.

  • Seite 8: Automatische Synchronisation Eines Rgb-Bildes

    Projektionsbetrieb Automatische Synchronisation eines RGB-Bildes Wenn die Eingangsquelle RGB (Computer) ist, stellt der Projektor automatisch die vertikale und horizontale Position, die Frequenz und die Phase ein, wenn er ein RGB-Signal feststellt (nach der Eingangsquellenwahl, dem Einschalten der Stromversorgung usw.). Sie können auch einen automatischen Synchronisationsvorgang ausführen, indem Sie die [AUTO]-Taste drücken.

  • Seite 9: Autofokus Und Automatische Trapezfehlerkorrektur (Af/Ak)

    Projektionsbetrieb Die in der obigen Abbildung dargestellten Winkel unterliegen den folgenden Bedingungen. Projektion eines Bildes von einem Computer (Auflösung: 1024 × 768; Vertikalfrequenz: 60 Hz) Bild passend formatieren: Eingeschaltet Die aktuellen Korrekturbereiche werden von dem Typ des projizierten Signals, der Zoom- Einstellung, der Einstellung für „Bild passend formatieren“, der Seitenverhältniseinstellung und anderen Faktoren beeinflusst.

  • Seite 10: Automatische Einstellung Beim Einschalten

    Projektionsbetrieb Stellen Sie den Winkel und die Position des Projektors wie erforderlich ein, so dass das projizierte Diagramm den Bereich der Projektionswand ausfüllt. Drücken Sie erneut die [AF/AK]-Taste. Dadurch wird die automatische Trapezfehlerkorrektur ausgeführt. Automatische Einstellung beim Einschalten Während [Kontinuierlicher AF/AK] für „Optionseinstellungen 2 Stromeinschalt-AF/AK-Modus“...

  • Seite 11: Autofokus (Af)

    Projektionsbetrieb Verwenden Sie die [ ]- und [ ]-Tasten, um die Trapezfehler zu korrigieren. Mit jedem Drücken der [ ]- oder [ ]-Taste wird der Indikator auf der gegenwärtig gewählten Leiste nach links oder rechts verschoben. Wiederholen Sie die Schritte 2 und 3, um die Trapezfehlerkorrektur für die andere Richtung auszuführen, wenn Sie dies wünschen.

  • Seite 12: Af/Ak Bei Geringem Projektionsabstand

    Projektionsbetrieb Automatische Trapezfehlerkorrektur Bestimmte Betriebsumfelder und andere Faktoren können es unmöglich machen, eine ausreichende Genauigkeit bei der Ausführung der Trapezfehlerkorrektur zu erhalten. Falls ein Bild nach der automatischen Trapezfehlerkorrektur verzerrt erscheint, überprüfen Sie die Sensoren auf Verunreinigungen, und reinigen Sie diese gegebenenfalls. Für weitere Informationen siehe Seite 70.

  • Seite 13: Einstellung Der Lautstärke (Vol +/-)

    Projektionsbetrieb Die [COLOR MODE]-Taste ist deaktiviert, während der Projektor mit einem Computer über einen USB-Anschluss verbunden ist (Seite 32). Um den Farbmodus in diesem Fall zu wählen, verwenden Sie „Bildeinstellung Farbmodus“ (Seite 32). Einstellung der Lautstärke (VOL +/–) Sie können die Tasten der Fernbedienung verwenden, um den Lautstärkepegel des Tons (Audio) einzustellen, der von dem Lautsprecher des Projektors ausgegeben wird.

  • Seite 14: Vergrößerung Des Projektionsbildes (D-Zoom +/-)

    Projektionsbetrieb Vergrößerung des Projektionsbildes (D-ZOOM +/–) Sie können die Zoomtasten der Fernbedienung verwenden, um einen bestimmten Ausschnitt des projizierten Bildes bis zu dem Vierfachen der Originalgröße zu vergrößern. Vergrößern des projizierten Bildes Drücken Sie die [D-ZOOM +]- oder [D-ZOOM –]-Taste der Fernbedienung. Dadurch erscheint ein Fadenkreuzcursor ( ) auf dem projizierten Bild.

  • Seite 15: Verwendung Der Bild-In-Bild-Funktion (P-In-P)

    Projektionsbetrieb Verwendung der Bild-in-Bild-Funktion (P-IN-P) Während RGB als die Eingangsquelle gewählt ist, können Sie ein Subfenster anzeigen, das gleichzeitig die über die VIDEO- und S-VIDEO-Buchsen eingespeisten Bilder anzeigt. Dies wird als „Bild-in-Bild-Funktion“ bzw. „P-IN-P“ bezeichnet. RGB- Eingabebild VIDEO- (oder S-VIDEO) Eingabebild Die anfängliche Vorgabeeinstellung für die Eingangsquelle des Subfensters ist VIDEO.

  • Seite 16: Ändern Der Position Des Subfensters

    Projektionsbetrieb Anzeigen des Subfensters Drücken Sie die [RGB]-Taste der Fernbedienung, um RGB als die Eingangsquelle zu wählen. Sie können die Eingangsquelle auch unter Verwendung der [INPUT]-Taste des Projektors wählen. Drücken Sie die [P-IN-P]-Taste der Fernbedienung, um das Subfenster anzuzeigen. Dies führt dazu, dass das Subfenster, welches das über den VIDEO- oder S-VIDEO-Port eingegebene Bild enthält, auf dem projizierten Bild erscheint.

  • Seite 17: Ändern Der Größe Des Subfensters

    Projektionsbetrieb Ändern der Größe des Subfensters – Während ein Subfenster angezeigt wird, verwenden Sie die [D-ZOOM +]- und [D-ZOOM Tasten, um eine von drei verfügbaren Größen (klein, mittel, groß) für das Subfenster zu wählen. [D-ZOOM +]-Taste Groß Mittel Klein [D-ZOOM –]-Taste Wenn Sie RGB als die Eingangsquelle gewählt haben, unterstützen bestimmte Signaltypen (zum Beispiel das 1600 ×...

  • Seite 18: Anzeigen Des Zeigers

    Projektionsbetrieb Anzeigen des Zeigers Verwenden Sie die Anweisungen in diesem Abschnitt, um den Zeiger anzuzeigen und seine Form zu wählen (pfeilförmig, Balken) Der Zeiger dient dazu, bei einer Präsentation auf einen spezifischen Bildbereich der projizierten Abbildung hinzuweisen. Der Zeiger kann nicht angezeigt werden, während der Projektor mit einem Computer über einen USB-Anschluss verbunden ist (Seite 75).

  • Seite 19: Wahl Der Zeigerform

    Projektionsbetrieb Wahl der Zeigerform Während der Zeiger angezeigt wird, kann mit jedem Drücken der [POINTER/SELECT]-Taste zyklisch in der unten angegebenen Reihenfolge durch die Zeigerformen geschaltet werden. Entfernen des Zeigers aus dem Bild Drücken Sie die [ESC]-Taste. Bedienung des Computers mit der Fernbedienung (Kabellose Maus) Sie können die Fernbedienung als Kabellose Maus einsetzen, um die Mausoperationen auf dem an den Projektor angeschlossenen Computer auszuführen.

  • Seite 20: Bedienen Des Computers Mit Der Fernbedienung

    Projektionsbetrieb Bedienen des Computers mit der Fernbedienung Verwenden Sie das mit dem Projektor mitgelieferte Mini-D-Sub-Kabel und das USB-Kabel, um den Computer an den Projektor anzuschließen. Danach schalten Sie den Projektor und den Computer ein. Für weitere Informationen siehe folgende Abschnitte. Anschluss eines Computers an den Projektor (Bedienungsanleitung (Grundlegende Bedienungsschritte)) Anschluss eines Computers an den USB-Port des Projektors (Seite 67)

  • Seite 21: Verwendung Des Setup-Menüs

    Verwendung des Setup-Menüs Verwendung des Setup-Menüs Beschreibung des Setup-Menüs Drücken Sie die [MENU]-Taste, während ein Bild projiziert wird, um das Setup-Menü auf dem projizierten Bild anzuzeigen. Sie können das Setup-Menü verwenden, um eine Vielzahl unterschiedlicher Projektoreinstellungen zu konfigurieren. In der nachfolgenden Tabelle sind die Menüpositionen aufgelistet, die im Setup-Menü...
  • Seite 22 Verwendung des Setup-Menüs Eingangsquelle Siehe Hauptmenü Untermenü Untermenü-Eintragstyp Seite – RGB-Eingang Wahl Videosignal Einstellanzeige S-Videosignal Einstellanzeige Eingangs- Bild-in-Bild-Eingang Wahl einst. Signalnamenindikator Wahl Spezialsignal Einstellanzeige Menüvorgaben Ausführung wiederherstellen Festst. autom. Eingabe Wahl Automatische Einstellung Wahl Rauscharmer Modus Wahl (nur XJ-560) Ausschaltautomatik Wahl Options- Tastenverriegelung...

  • Seite 23: Vor Der Konfigurierung Der Menüeinstellungen

    Verwendung des Setup-Menüs Vor der Konfigurierung der Menüeinstellungen Denken Sie immer daran, dass die beim Konfigurieren des Setup-Menüs eingegebenen Einstellungen für die Eingangssignalquelle gelten, die bei der Anzeige des Setup-Menüs gewählt wurde (RGB, Komponenten, S-VIDEO, VIDEO). Beachten Sie die folgenden wichtigen Punkte.

  • Seite 24: Einstelloperationen Mit Dem Setup-Menü

    Verwendung des Setup-Menüs Einstelloperationen mit dem Setup-Menü Dieser Abschnitt erläutert die Projektoroperationen, die Sie ausführen müssen, während Sie die Einstellungen des Setup-Menüs konfigurieren. Er enthält auch Einzelheiten über jeden Untermenü-Eintragstyp. Grundlegende Operationen mit dem Setup-Menü Nachfolgend ist der allgemeine Ablauf der Operationsschritte erläutert, die Sie ausführen müssen, um die Operationen des Setup-Menüs zu konfigurieren.
  • Seite 25 Verwendung des Setup-Menüs Drücken Sie die [ENTER]-Taste. Dadurch wird der oberste Eintrag in dem Untermenü gewählt. Verwenden Sie die [ ]- und [ ]-Tasten, um den Eintrag des Untermenüs zu wählen, dessen Einstellung Sie ändern möchten. Ändern Sie die Einstellung oder wählen Sie eine Option, um der gegenwärtig gewählten Eintrag des Untermenüs zu konfigurieren.

  • Seite 26: Operationen Mit Dem Untermenü

    Verwendung des Setup-Menüs Operationen mit dem Untermenü Dieser Abschnitt erläutert die Schritte, die Sie ausführen müssen, um die Einstellungen für jeden Untermenü-Eintragstyp (Wert, Wahl, Einstellanzeige, Ausführung, Information) zu konfigurieren. Untermenü-Eintragstyp Werteinstellung Dieser Typ von Untermenüeintrag besteht aus einem Wert und einer Balkengrafik. Beispiele: Bildeinstellung Helligkeit;...
  • Seite 27 Verwendung des Setup-Menüs Untermenü-Eintragstyp Einstellanzeige Diese Art von Untermenü verwendet eine separate Anzeige, das zum Konfigurieren der Einstellungen dient. Beispiele: Bildeinstellung Farbmodus; Optionseinstellungen 1 Sprachen, usw. Operation: Das nachfolgende Beispiel zeigt die Konfiguration der Einstellungen für: Eingangseinst. Videosignal, S-Videosignal An der Fernbedienung drücken Sie die [VIDEO]-Taste, um den VIDEO- Eingangsanschluss als Eingangssignalquelle zu wählen.

  • Seite 28: Untermenü-Eintragstyp Ausführung

    Verwendung des Setup-Menüs Untermenü-Eintragstyp Ausführung Dieser Typ von Untermenüeintrag stellt eine Einstellung auf ihren anfänglichen Vorgabewert zurück. Beispiele: Bildeinstellung Menüvorgaben wiederherstellen; Betriebsinfo Lampenbetriebsdauer zurückstellen Initialisierung der Einstellungen (Seite 29) Rückstellung der Lampenbetriebsdauer (Bedienungsanleitung (Grundlegende Bedienungsschritte)) Untermenü-Eintragstyp Information Dieser Typ von Untermenüeintrag bietet Status- und Setup-Informationen. Beispiele: Betriebsinfo Lampenbetriebsdauer;...

  • Seite 29: Initialisierung Der Einstellungen

    Verwendung des Setup-Menüs Initialisierung der Einstellungen Das Setup-Menü lässt Sie die Einstellungen eines bestimmten Hauptmenüeintrags oder aller Einträge des Setup-Menüs initialisieren. Initialisieren der Einstellungen eines bestimmten Hauptmenüeintrags Beispiel: Zu initialisieren sind die Einstellungen des Hauptmenüeintrags „Bildeinstellung“. Falls Sie den folgenden Vorgang ausführen, werden alle Untermenüeinträge unter dem aktuell gewählten Hauptmenüeintrag auf ihre anfänglichen Vorgabeeinstellungen zurückgestellt.

  • Seite 30: Initialisieren Aller Menüeinstellungen

    Verwendung des Setup-Menüs Initialisieren aller Menüeinstellungen Durch die Ausführung des folgenden Vorganges werden alle Untermenüeinträge für alle Menüs initialisiert, mit Ausnahme der Sprache (Optionseinstellungen 1 Sprachen) und der Lampenbetriebsdauer (Betriebsinfo Lampenbetriebsdauer). Achten Sie darauf, dass durch die Initialisierung das Kundenlogo nicht gelöscht wird. Führen Sie die Schritte 1 bis 4 unter „Grundlegende Operationen mit dem Setup-Menü“...

  • Seite 31: Referenz Für Das Setup-Menü

    Verwendung des Setup-Menüs Referenz für das Setup-Menü Dieser Abschnitt enthält detaillierte Erläuterungen aller Einträge des Setup-Menüs. Die Titel in diesem Abschnitt verwenden das Format: Hauptmenüeintrag Untermenüeintrag. Bildeinstellung IBildeinstellung Helligkeit Dieses Untermenü stellt die Helligkeit des projizierten Bildes ein. Ein größerer Wert erzeugt ein helleres Bild.
  • Seite 32 Verwendung des Setup-Menüs IBildeinstellung Farbmodus Mit diesem Untermenü kann eine von fünf verschiedenen Farbeinstellungen gewählt werden, um ein optimales Projektionsbild zu erhalten, je nach Bildinhalt und Projektionsbedingungen. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (Präsentation), Standard, Grafik, Theater, Anzeigetafel Komponenten Präsentation, Standard, Grafik, (Theater), Anzeigetafel...

  • Seite 33: Einstellen Der Farbbalance Durch Wahl Des Farbtemperatur-Werts

    Verwendung des Setup-Menüs Einstellen der Farbbalance durch Wahl des Farbtemperatur-Werts Sie können die nachfolgenden Schritte verwenden, um die Farbtemperatur einzustellen. Durch die Änderung der Farbtemperatur eines Bildes wird dessen Weißheitsgrad geändert. Eine niedrigere Farbtemperatur führt zu einem Rotstich der weißen Stellen, wogegen eine höhere Farbtemperatur einen Blaustich der weißen Stellen verursacht.
  • Seite 34 Verwendung des Setup-Menüs Verwenden Sie die [ ]- und [ ]-Tasten zur Wahl der einzustellenden Farbe; um die neue Einstellung einzugeben, verwenden Sie dann die [ ]- und [ ]-Tasten. Nachdem alle gewünschten Einstellungen durchgeführt wurden, drücken Sie die [MENU]-Taste. IBildeinstellung Vertikalposition Dieses Untermenü...

  • Seite 35: Lautstärkeeinstellung

    Verwendung des Setup-Menüs IBildeinstellung Rauschfilter Dieses Untermenü lässt Sie die Rauschfilterpegel wählen, um das digitale Rauschen von dem projizierten Bild zu entfernen, wenn RGB als Eingangsquelle gewählt ist. Achten Sie darauf, dass das Rauschfilter vielleicht bestimmte Typen von digitalem Rauschen nicht entfernen kann. Diese Einstellung ist nur möglich, wenn RGB als Eingangsquelle gewählt ist.

  • Seite 36: Anzeigeeinstellungen

    Verwendung des Setup-Menüs Anzeigeeinstellungen IAnzeigeeinstellungen Vert. Trapezfehlerkor. Dieses Untermenü lässt Sie die vertikalen Trapezfehler des projizierten Bildes korrigieren. Die vertikale Trapezfehlerkorrektur kann unabhängig von der aktuell gewählten Eingangsquelle ausgeführt werden. Eine einzige Einstellung wird abgespeichert, die für alle Eingangsquellen verwendet wird. IAnzeigeeinstellungen Hori.
  • Seite 37 Verwendung des Setup-Menüs IAnzeigeeinstellungen Seitenverhältnis Dieses Untermenü lässt Sie das Seitenverhältnis (Verhältnis zwischen den vertikalen und horizontalen Abmessungen) des projizierten Bildes korrigieren. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Keine Komponenten (4:3), 16:9 S-VIDEO VIDEO Kein Signal...
  • Seite 38 Verwendung des Setup-Menüs IAnzeigeeinstellungen Bild passend formatieren Wenn RGB als Eingangssignalquelle gewählt wurde, und die Video-Auflösung des angeschlossenen Computers eine andere Einstellung als XGA ist (1024 × 768 Pixel), wird das Bild durch die Funktion „Bild passend formatieren“ automatisch je nach der Video-Auflösung des Projektors vergrößert oder verkleinert, um die Leinwand ganz auszufüllen.
  • Seite 39 Verwendung des Setup-Menüs IAnzeigeeinstellungen Projektionsmodus Verwenden Sie dieses Untermenü, um zu spezifizieren, ob die Projektion von vor oder hinter der Projektionswand erfolgen soll. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (Vorne), Hinten Komponenten S-VIDEO VIDEO...
  • Seite 40 Verwendung des Setup-Menüs IAnzeigeeinstellungen Startanzeige Verwenden Sie dieses Untermenü, um zu spezifizieren, ob die Startanzeige mit dem Einschalten des Projektors projiziert werden soll. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Logo, (Keine) Komponenten S-VIDEO VIDEO...
  • Seite 41 Verwendung des Setup-Menüs IAnzeigeeinstellungen Anzeige ausblenden Dieses Untermenü lässt Sie spezifizieren, was während der Stummschaltung (Seite 13) projiziert werden soll. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Blau, (Schwarz), Logo Komponenten S-VIDEO VIDEO Kein Signal Einstellung und Erläuterung...

  • Seite 42: Eingangseinstellungen

    Verwendung des Setup-Menüs Eingangseinstellungen IEingangseinst. RGB-Eingang Dieses Untermenü lässt Sie den Typ des Eingangssignals in Abhängigkeit von dem an die RGB-Buchse des Projektors angeschlossenen Gerät spezifizieren. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (RGB), Komponenten Komponenten S-VIDEO...
  • Seite 43 Verwendung des Setup-Menüs Einstellung und Erläuterung Automatisch: Wählen Sie diese Einstellung, damit der Projektor das Videosignalsystem in Abhängigkeit von dem Eingangssignal des an die VIDEO- oder S- VIDEO-Eingangsbuchse des Projektors angeschlossenen Videogerätes automatisch umschaltet. Sie sollten normalerweise diese Einstellung verwenden. Andere Einstellungen: Jede Einstellung wählt das entsprechende Videosystem.
  • Seite 44 Verwendung des Setup-Menüs IEingangseinst. Signalnamenindikator Dieses Untermenü lässt Sie spezifizieren, ob der Name der aktuell gewählten Eingangsquelle in dem projizierten Bild angezeigt werden soll oder nicht. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (Ein), Aus Komponenten S-VIDEO...

  • Seite 45: Optionseinstellungen 1

    Verwendung des Setup-Menüs IEingangseinst. Menüvorgaben wiederherstellen Dieses Untermenü stellt alle Untermenüeinträge auf dem Eingangseinstellungs-Hauptmenü auf ihre anfänglichen Vorgabeeinstellungen zurück. Sie können die Initialisierung auch dann ausführen, wenn kein Eingangssignal eingespeist wird. In diesem Fall wird die Initialisierung für die aktuell gewählte Eingangsquelle ausgeführt.
  • Seite 46 Verwendung des Setup-Menüs IOptionseinstellungen 1 Automatische Einstellung Dieses Untermenü lässt Sie spezifizieren, ob die automatische Einstellung ausgeführt werden soll oder nicht (Seite 8), wenn RGB als die Eingangsquelle gewählt ist. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (Ein), Aus Komponenten...
  • Seite 47 Verwendung des Setup-Menüs IOptionseinstellungen 1 Ausschaltautomatik Dieses Untermenü lässt Sie die Ausschaltautomatik (siehe „Einschalten des Projektors“ in der separaten „Bedienungsanleitung (Grundlegende Bedienungsschritte)“) ein- oder ausschalten. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) (Ein), Aus Komponenten S-VIDEO...
  • Seite 48 Verwendung des Setup-Menüs Neben den oben erläuterten Menüoperationen, können Sie auch die folgenden Operationen für die Tastenverrieglung verwenden. Während der Projektor eingeschaltet ist: Halten Sie die [ESC]-Taste des Projektors für ungefähr fünf Sekunden gedrückt. Während der Projektor ausgeschaltet ist: Halten Sie gleichzeitig die [ESC]-Taste und die [ ](Strom)-Taste des Projektors für ungefähr fünf Sekunden gedrückt.
  • Seite 49 Verwendung des Setup-Menüs IEingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Ein, (Aus) Komponenten S-VIDEO VIDEO Kein Signal Einstellung und Erläuterung Ein: Damit wird das Passwort beim Einschalten eingeschaltet, wodurch ein Passwort eingegeben werden muss, damit der Projektor eingeschaltet werden kann. Aus: Damit wird das Passwort beim Einschalten ausgeschaltet, so dass der Betrieb des Projektors ohne Eingabe eines Passwortes möglich ist.
  • Seite 50 Verwendung des Setup-Menüs Anzeigen der Einstellanzeige für das Passwort beim Einschalten Führen Sie die Schritte 1 bis 4 unter „Grundlegende Operationen mit dem Setup-Menü“ auf Seite 24 aus. Wählen Sie das Hauptmenü „Optionseinstellungen 1“, und wählen Sie danach den Untermenüeintrag „Passwort beim Einsch.“. Drücken Sie die [ENTER]-Taste.
  • Seite 51 Verwendung des Setup-Menüs Verwenden Sie die [ ]- und [ ]-Tasten, um das Passwort beim Einschalten ein- oder auszuschalten. Durch die Änderung der Einstellung für das Passwort beim Einschalten erscheint eine Meldung, wie sie nachfolgend dargestellt ist. Drücken Sie die [ENTER]-Taste, um die Einstellung zu ändern. Falls Sie die Einstellung nicht ändern möchten, drücken Sie die [ESC]-Taste.
  • Seite 52 Verwendung des Setup-Menüs IOptionseinstellungen 1 Kundenlogoeinstellungen Mit diesem Untermenü kann ein Teil des projizierten Bilds herausgeschnitten und zum Erstellen eines Original-Logos benutzt werden. Dieses Logo lässt sich wiederum für die Startanzeige, die Kein-Signal-Anzeige und die Stummschaltungs-Anzeige verwenden. Ein von Ihnen erstelltes Original-Logo wird als „Kundenlogo“ bezeichnet. Die Kundenlogo-Einstellungen ermöglichen wiederum das Erstellen eines anderen Kundenlogos, Aufrufen eines Kundenlogos sowie weitere Operationen.
  • Seite 53 Verwendung des Setup-Menüs Einfangen eines Kundenlogos Projizieren Sie das Standbild, das Sie als Kundenlogo verwenden möchten. Führen Sie die Schritte 1 bis 4 unter „Grundlegende Operationen mit dem Setup-Menü“ auf Seite 24 aus. Wählen Sie das Hauptmenü „Optionseinstellungen 1“, und wählen Sie danach den Untermenüeintrag „Kundenlogoeinstellungen“.
  • Seite 54 Verwendung des Setup-Menüs Verwenden Sie die Cursortasten, um den Fadenkreuzcursor zu verschieben und die Wahlgrenze zu zeichnen. Durch Drücken der Cursor- Taste wird die untere rechte Ecke der Auswahl-Grenzlinie verschoben. Sobald der Bereich, den Sie einfangen möchten, von der Wahlgrenze eingeschlossen ist, drücken Sie die [ENTER]-Taste.
  • Seite 55 Verwendung des Setup-Menüs Konfigurieren der Einfang-Einstellungen für Kundenlogo Bevor ein Kundenlogo eingefangen wird, müssen die nachfolgenden Einstellungen konfiguriert werden, um die für die Projektion gültigen Parameter zu bestimmen. Einstellung Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Kundenlogo v.P Oben, (Mitte), Unten Kundenlogo h.P Links, (Mitte), Rechts...
  • Seite 56 Verwendung des Setup-Menüs Konfigurieren der Kundenlogoeinstellungen Führen Sie die Schritte 2 und 3 unter „Einfangen eines Kundenlogos“ auf Seite 53 aus, um die Kundenlogo-Einstellanzeige zu erhalten. Verwenden Sie die [ ]- und [ ]-Tasten, um den Kundenlogoeintrag zu wählen, dessen Einstellung Sie ändern möchten. Verwenden Sie die [ ]- und [ ]-Tasten, um die gewünschte Einstellung zu wählen.
  • Seite 57 Verwendung des Setup-Menüs Initialisieren des Kundenlogos Durch die Initialisierung der Kundenlogoeinstellungen wird das aktuell registrierte Kundenlogo gelöscht, worauf alle Einstellungen der Kundenlogoanzeige auf ihre anfänglichen Vorgaben zurückgestellt werden. Führen Sie die Schritte 2 und 3 unter „Einfangen eines Kundenlogos“ auf Seite 53 aus, um die Kundenlogo-Einstellanzeige zu erhalten. Verwenden Sie die [ ]- und [ ]-Tasten, um „Einstellungen des Kundenlogos initialisieren.“...
  • Seite 58 Verwendung des Setup-Menüs IOptionseinstellungen 1 Sprachen Dieses Untermenü lässt Sie die für die Meldungen, Setup-Menüs usw. verwendete Sprache spezifizieren. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge Modell A: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Schwedisch, Koreanisch, Japanisch Komponenten Modell B: Englisch, Spanisch, Chinesisch (vereinfacht), Chinesisch S-VIDEO (traditionell), Japanisch VIDEO...

  • Seite 59: Optionseinstellungen 2

    Verwendung des Setup-Menüs IOptionseinstellungen 1 Menüvorgaben wiederherstellen Dieses Untermenü lässt alle Untermenüeinträge des Hauptmenüs „Optionseinstellungen 1“ auf ihre anfänglichen Vorgabeeinstellungen zurückkehren. Sie können die Initialisierung auch ausführen, wenn kein Eingangssignal eingespeist wird. In diesem Fall wird die Initialisierung für die aktuell gewählte Eingangsquelle ausgeführt. Der Eintrag „Automatische Einstellung“...
  • Seite 60 Verwendung des Setup-Menüs IOptionseinstellungen 2 Stromeinschalt-AF/AK-Modus Sie können eine von zwei unterschiedlichen automatischen Einstelloperationen spezifizieren, die mit dem Einschalten des Projektors ausgeführt wird. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammer gesetzten Einträge entsprechen den Vorgaben.) Kontinuierlicher AF/AK, (Aus) Komponenten S-VIDEO VIDEO...
  • Seite 61 Verwendung des Setup-Menüs IOptionseinstellungen 2 Zoomspeicher Der Zoomspeicher lässt Sie die Zoomeinstellung abspeichern, wenn der Projektor ausgeschaltet wird, so dass diese mit dem nächsten Einschalten des Projektors wieder verwendet werden kann. Eingangsquelle und bestimmte Menüeinträge Eingangsquelle Verfügbare Einträge (Die in Klammern gesetzten Einträge entsprechen den Vorgaben.) Ein, (Aus) Komponenten...

  • Seite 62: Betriebsinfo

    Verwendung des Setup-Menüs IOptionseinstellungen 2 Menüvorgaben wiederherstellen Dieses Untermenü lässt alle Untermenüeinträge auf dem Hauptmenü Optionseinstellungen 2 auf ihre anfänglichen Vorgabeeinstellungen zurückkehren. Sie können die Initialisierung auch ausführen, wenn kein Eingangssignal eingespeist wird. In diesem Fall wird die Initialisierung für die aktuell gewählte Eingangsquelle ausgeführt. Für Einzelheiten über den Initialisierungsvorgang siehe „Initialisieren der Einstellungen eines bestimmten Hauptmenüeintrags“...

  • Seite 63: Vorgaben Wiederherst

    Verwendung des Setup-Menüs IBetriebsinfo Vertikalfrequenz Dieser Untermenüeintrag erscheint nur, wenn RGB, Komponenten, S-VIDEO oder VIDEO das Eingangssignal ist. Er zeigt die Vertikalfrequenz des Eingangssignals an. IBetriebsinfo Abtastsystem Dieser Untermenüeintrag erscheint nur, wenn RGB oder Komponenten das Eingangssignal ist, und zeigt die Abtastfrequenz des Eingangssignals an. Das Eingangssignal für den RGB- Signaleingang ist im Zeihensprungverfahren oder als Vollbild vorhanden, wogegen das Komponenten-Eingangssignal verschachtelt oder progressiv ist.

  • Seite 64: Anhang

    Anhang Anhang Signalbereich der Fernbedienung Wenn Sie eine Operation auf der Fernbedienung ausführen, richten Sie die Fernbedienung auf den Fernbedienungs-Signalempfänger an der Vorder- oder Rückseite des Projektors. Die folgende Abbildung zeigt den Signalbereich der Fernbedienung. Max. ± 40 Grad Max. ± 40 Grad Max.

  • Seite 65: Projektionsdistanz Und Größe Der Projektionswand

    Anhang Projektionsdistanz und Größe der Projektionswand Der zulässige Projektionsbereich beträgt von 0,8 Meter bis zu 16,1 Meter, was der Entfernung von der Oberfläche des Objektivs des Projektors bis zu der Projektionswand entspricht. Projektionswandgröße: 300 Zoll 8,3 m bis 16,1 m Projektionswandgröße: 30 Zoll 0,8 m bis 1,6 m Projektionswandgröße:...

  • Seite 66: Anschluss Eines Komponentenvideo-Ausgabegerätes

    Anhang Anschluss eines Komponentenvideo-Ausgabegerätes Manche Videogeräte sind mit einer Komponentenvideo-Ausgangsbuchse ausgerüstet. Sie können ein optional erhältliches Komponentenvideokabel (YK-3) verwenden, um die RGB-Eingangsbuchse des Projektors mit der Komponentenvideo-Ausgangsbuchse eines Videogerätes zu verbinden. Schalten Sie immer den Projektor und das Videogerät aus, bevor Sie diese anschließen. Projektor RGB-Eingangsbuchse AUDIO-Eingangsbuchse...

  • Seite 67: Anschluss Eines Computers An Den Usb-Port Des Projektors

    Anhang Anschluss eines Computers an den USB-Port des Projektors Nachdem Sie einen Computer an den USB-Port des Projektors angeschlossen haben, können Sie die Fernbedienung für die Ausführung der Mausoperationen des Computers sowie für die Operationen für das Aufrufen der vorhergehenden Seite bzw. der nachfolgenden Seite verwenden. Die nachfolgende Abbildung zeigt, wie der Anschluss an den USB-Port auszuführen ist.

  • Seite 68: Vollbild-Display Einer Rgb-Abbildung

    Anhang Vollbild-Display einer RGB-Abbildung × Die vom Projektor projizierten Abbildungen weisen eine XGA-Video-Auflösung (1024 Pixel) auf. Wenn es sich beim Eingangssignal des Computers, der mit dem Projektor verbunden ist, nicht um ein XGA-Signal handelt, wird das Bild durch die Funktion „Bild passend formatieren“...

  • Seite 69: Passwortfunktion

    Falls Sie Ihr Passwort vergessen... Sie können den Projektor nicht verwenden, wenn Sie Ihr Passwort aus irgendeinem Grund vergessen. Falls Sie Ihr Passwort vergessen haben, müssen Sie die Ihren CASIO- Kundendienst aufsuchen, damit dieser das Passwort löschen können. Achten Sie darauf, dass für das Löschen des Passwortes eine Gebühr verrechnet wird.

  • Seite 70: Reinigung Des Projektors

    Anhang Reinigung des Projektors Vergewissern Sie sich stets, dass sich der Projektor abgekühlt hat, bevor mit der Reinigung begonnen wird. Wenn der Projektor noch eingeschaltet ist, führen Sie vor der Reinigung die nachfolgenden Schritte aus. Schalten Sie den Projektor aus. Vergewissern Sie sich, dass die POWER/STANDBY-Anzeige bernsteinfarben aufleuchtet.

  • Seite 71: Wiederanbringen Des Objektivdeckels

    Anhang Eine fortgesetzte Verwendung des Projektors mit blockierten Einlassöffnungen kann zu einer Überhitzung der im Innern befindlichen Komponenten führen und eine Funktionsstörung verursachen. Unter gewissen Betriebsbedingungen kann sich auch Staub und Verschmutzung an den anderen Einlass- und Auslassschlitzen des Projektors (an den Seiten usw.) ansammeln. In diesem Fall sind die gleichen Schritte auszuführen, die für die Reinigung der seitlichen Öffnungen verwendet wurden.

  • Seite 72: Störungsbeseitigung Am Projektor

    Anhang Halten Sie den linken Vorsprung ( ) in der linken Einbuchtung ( ), und schieben Sie dann den Objektivdeckel vorsichtig nach rechts, wobei gleichzeitig der Vorsprung ( ) der rechten Objektivdeckel-Lasche in die Einbuchtung ( ) der unter dem Objektivdeckel befindlichen rechten Lasche eingesetzt wird.
  • Seite 73 Anhang Problem Mögliche Ursache und empfohlene Abhilfe Siehe Der Projektor Der angeschlossene Computer oder das — projiziert kein Bild angeschlossene Gerät ist vielleicht nicht von dem eingeschaltet oder gibt vielleicht kein Videosignal angeschlossenen aus. Gerät. Stellen Sie sicher, dass der angeschlossene Computer oder das angeschlossene Videogerät eingeschaltet ist, und führen Sie die erforderlichen Operationen für die Ausgabe eines Videosignals...
  • Seite 74 Netzdose ab, und warten Sie mindestens 10 Minuten. Danach stecken Sie den Netzstecker wieder an die Netzdose an und schalten den Projektor erneut ein. Falls auch nach der Ausführung der obigen Schritte der normale Betrieb nicht wiederhergestellt wird, bringen Sie den Projektor zu Ihrem Fachhändler oder einem autorisierten CASIO-Kundendienst.

  • Seite 75: Anforderungen An Das Computersystem Für Den Usb-Anschluss

    Anhang Anforderungen an das Computersystem für den USB-Anschluss Nachfolgend sind die minimalen Anforderungen an das Windows oder Macintosh Computersystem für den USB-Anschluss mit dem Projektor aufgeführt. IWindows IBM PC/AT oder kompatibler Computer mit USB-Port und vorinstalliertem Betriebssystem Windows 98, 98SE, Me, 2000 Professional oder XP IMacintosh Macintosh Computer mit USB-Port und vorinstalliertem Betriebssystem OS 8.6 bis 9, 10.1 oder 10.2...

  • Seite 76: Unterstützte Signale

    Anhang Unterstützte Signale RGB-Signal Horizontal- Vertikal- Signalbezeichnung Auflösung frequenz (kHz) frequenz (Hz) 640 × 350/85 640 × 350 VESA 37,9 640 × 400/85 640 × 400 37,9 720 × 400/85 720 × 400 37,9 640 × 480/60 640 × 480 31,5 640 ×...
  • Seite 77 Anhang Komponentensignal Horizontal- Vertikal- Signalbezeichnung frequenz (kHz) frequenz (Hz) HDTV 1080i60 33,7 720p60 45,0 SDTV 576p50 31,3 576i50 16,6 480p60 31,5 480i60 15,7 Video/S-Video-Signal Horizontal- Vertikal- Signalbezeichnung frequenz (kHz) frequenz (Hz) NTSC 15,7 NTSC4.43 15,7 15,6 PAL-M 15,7 PAL-N 15,6 PAL60 15,7 SECAM...
  • Seite 78 MA0505-B...
