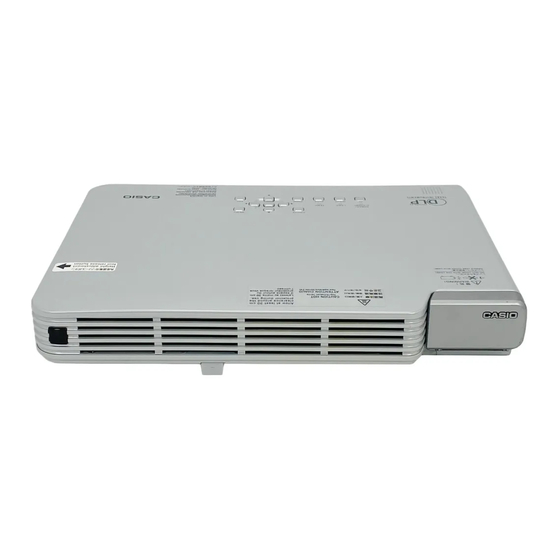

Casio XJ-S33 Bedienungsanleitung
Datenprojektor
Vorschau ausblenden
Andere Handbücher für XJ-S33:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (35 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
DATENPROJEKTOR
XJ-S33/XJ-S38
XJ-S43/XJ-S48
XJ-S53/XJ-S58
XJ-S63/XJ-S68
* Modelle mit USB-Port
Bedienungsanleitung
Lesen Sie unbedingt die Vorsichtsmaßregeln in
der separaten „Bedienungsanleitung
(Grundlegende Bedienungsschritte)". Einzelheiten
zur Aufstellung und zum Austausch der Lampe
finden Sie ebenfalls in der „Bedienungsanleitung
(Grundlegende Bedienungsschritte)".
Bitte bewahren Sie die gesamte
Benutzerdokumentation für späteres
Nachschlagen auf.
G
*
*
*
*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Casio XJ-S33
Inhaltszusammenfassung für Casio XJ-S33
- Seite 1 DATENPROJEKTOR XJ-S33/XJ-S38 XJ-S43/XJ-S48 XJ-S53/XJ-S58 XJ-S63/XJ-S68 * Modelle mit USB-Port Bedienungsanleitung Lesen Sie unbedingt die Vorsichtsmaßregeln in der separaten „Bedienungsanleitung (Grundlegende Bedienungsschritte)“. Einzelheiten zur Aufstellung und zum Austausch der Lampe finden Sie ebenfalls in der „Bedienungsanleitung (Grundlegende Bedienungsschritte)“. Bitte bewahren Sie die gesamte Benutzerdokumentation für späteres...
- Seite 2 Jede andere Verwendung ist ohne die schriftliche Genehmigung von der CASIO COMPUTER CO., LTD. verboten. • Die CASIO COMPUTER CO., LTD. ist nicht verantwortlich für entgangene Gewinne oder Ansprüche dritter Parteien, die auf die Verwendung dieses Produktes oder dieser Bedienungsanleitung zurückzuführen sind.
-
Seite 3: Inhaltsverzeichnis
Inhalt Verwendung dieser Anleitung................4 Benutzer des Modells mit USB-Port................4 Bedienungsschritte während des Projektionsbetriebs............5 Bildkontrolle während des Projektionsbetriebs ..........5 Helligkeitseinstellung ....................5 Farbmodus-Wahl ......................6 Bildzoom ........................6 Momentanes Ausblenden der Bildquelle ..............7 Einfrieren des Bildes ....................7 Zeigerdarstellung im projizierten Bild ................ -
Seite 4: Verwendung Dieser Anleitung
Anhang................30 Signalbereich der Fernbedienung ..............30 Projektionsdistanz und Größe der Projektionswand ........31 Seitenverhältnis-Einstellung und projiziertes Bild bei RGB-Eingang ....32 Unterstützte Signale..................33 Verwendung dieser Anleitung... Diese Anleitung wurde unter der Annahme geschrieben, dass Sie bereits die separate „Bedienungsanleitung (Grundlegende Bedienungsschritte)“... -
Seite 5: Bedienungsschritte Während Des Projektionsbetriebs
Bedienungsschritte während des Projektionsbetriebs Dieser Abschnitt erklärt verschiedene Aktionen, die Sie durchführen können, während der Projektor ein Bild darstellt. Bildkontrolle während des Projektionsbetriebs Die folgenden Aktionen können durchgeführt werden: Helligkeitseinstellung Farbmodus-Wahl Bildzoom Momentanes Ausblenden der Bildquelle und Projizieren einer schwarzen oder blauen Anzeige oder einer Logoanzeige Einfrieren des Bildes Zeigerdarstellung im projizierten Bild... -
Seite 6: Farbmodus-Wahl
Farbmodus-Wahl Sie können unter fünf verschiedenen Farbmodus-Einstellungen wählen, um das Bild entsprechend der Bildquelle und den Umgebungsbedingungen zu optimieren. Wählen des Farbmodus Drücken Sie die [COLOR MODE]-Taste. Ein Fenster für die Farbmodus-Wahl erscheint. Der gegenwärtig gewählte Farbmodus ist durch einen roten Punkt gekennzeichnet. Verwenden Sie die [ ] und [ ] Tasten, um den gewünschten Farbmodus hervorzuheben, und drücken Sie dann die [ENTER]-Taste. -
Seite 7: Momentanes Ausblenden Der Bildquelle
Momentanes Ausblenden der Bildquelle Drücken Sie die [BLANK]-Taste. Die Bildquelle wird zeitweilig unterbrochen und das Bild wechselt auf eine schwarze Anzeige. Um das Bild wieder herzustellen, drücken Sie die [BLANK]-Taste oder die [ESC]- Taste. Hinweis Sie können zwischen einer schwarzen oder blauen Anzeige oder einer Logoanzeige wählen. -
Seite 8: Zeigerdarstellung Im Projizierten Bild
Zeigerdarstellung im projizierten Bild Sie können unter verschiedenen Zeigertypen, darunter auch verschiedene Pfeiltypen, wählen und den gewählten Zeiger im projizierten Bild darstellen. Dies ist zum Beispiel für das Hervorheben von bestimmten Punkten oder Bildpartien bei einer Präsentation sehr nützlich. Hinweis Manche Zeigerformen werden u.U. -
Seite 9: Seitenverhältnis-Umschaltung Des Projizierten Bildes
Wählen des Zeigertyps Drücken Sie die [POINTER]-Taste, um den Zeiger aufzurufen. Drücken Sie die [POINTER]-Taste wiederholt, bis der gewünschte Zeigertyp dargestellt wird. Jeder Druck auf die [POINTER]-Taste schaltet zum nächsten Zeiger weiter. Abschalten des Zeigers Drücken Sie die [ESC]-Taste. Seitenverhältnis-Umschaltung des projizierten Bildes Drücken der Taste [ASPECT] ändert das Seitenverhältnis des projizierten Bilds. -
Seite 10: Eco-Modus
Eco-Modus Der Eco-Modus reduziert die Lampenhelligkeit, um die Stromaufnahme zu verringern. Dies reduziert auch die Lüftergeschwindigkeit, was sich in einem niedrigerem Geräuschpegel äußert. Verwenden Sie den Eco-Modus, wenn geräuscharmer Betrieb von Vorrang ist. Schalten Sie den Eco-Modus ab, wenn maximale Helligkeit verlangt wird. Ein- und Ausschalten des Eco-Modus Drücken Sie die [ECO]-Taste, um den Eco-Modus ein- oder auszuschalten. -
Seite 11: Fortgeschrittene Projektor-Einstellungen
Fortgeschrittene Projektor-Einstellungen Das Setup-Menü des Projektors gibt Zugang zu einer Reihe von fortgeschrittenen Einstellungen. Grundlegende Schritte im Setup-Menü Aufrufen des Setup-Menüs Bei Drücken der [MENU]-Taste erscheint das unten gezeigte Menü in der Mitte des Projektionsbildes. Hauptmenü Das Hauptmenü umfasst neun Menüpunkte (10 bei Modellen mit USB-Port). -
Seite 12: Beispiel Für Grundlegende Schritte Im Setup-Menü
Beispiel für grundlegende Schritte im Setup-Menü Dieser Abschnitt zeigt, wie Sie die folgenden drei Punkte einstellen können: • Bildeinstellungen 1 Kontrast • Bildeinstellungen 1 Farbmodus • Optionseinstellungen 1 Eco-Modus Hinweis Manche Einstellungen des Setup-Menüs können nicht verändert werden, wenn am Projektor kein Eingangssignal vorliegt. - Seite 13 Einstellen von „Bildeinstellungen 1 Farbmodus“ Drücken Sie die [ ]-Taste einmal, um den Punkt „Farbmodus“ hervorzuheben. Drücken Sie die [ENTER]-Taste. Das Farbmodus-Menü erscheint. Verwenden Sie die [ ] und [ ] Tasten, um den gewünschten Farbmodus zu wählen, und drücken Sie dann die [ENTER]-Taste. Wenn der Farbmodus gewählt ist, drücken Sie die [ESC]-Taste.
-
Seite 14: Passwort-Schutz Für Den Projektor
Wenn Sie Ihr Passwort vergessen haben... Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht mehr benutzen. In einem solchen Fall müssen Sie die folgenden zwei Gegenstände zu Ihrem CASIO- Händler bringen, um das Passwort zu löschen: 1. Personaldokument zur Identifikation wie Ausweis, Führerschein o.ä. -
Seite 15: Ändern Des Passworts
Machen Sie eine Notiz von Ihrem Passwort! Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht mehr benutzen. Es ist daher empfehlenswert, das Passwort aufzuschreiben oder anderweitig an einem sicheren Platz zu dokumentieren, so dass Sie es bei Bedarf nachschlagen können. Ändern des Passworts Drücken Sie die [MENU]-Taste, um das Setup-Menü... -
Seite 16: Ein- Und Ausschalten Des Passwort-Schutzes
Ein- und Ausschalten des Passwort-Schutzes Führen Sie die Schritte 1 bis 5 von „Ändern des Passworts“ auf Seite 15 durch, um die Anzeige zum Eingeben des Passworts aufzurufen. Vergewissern Sie sich, dass „Passwort beim Einsch.“ auf der Einstellanzeige für Passwort- Schutz gewählt ist. -
Seite 17: Zurücksetzen Des Projektors Auf Die Werksvorgabe-Einstellungen (Initialisieren)
Zurücksetzen des Projektors auf die Werksvorgabe-Einstellungen (Initialisieren) Mit den im folgenden beschriebenen Schritten können Sie alle Punkte eines bestimmten Hauptmenüs oder alle Punkte des ganzen Setup-Menüs auf die Werksvorgabe-Einstellungen bringen. Initialisieren aller Punkte eines bestimmten Hauptmenüs Drücken Sie die [MENU]-Taste, um das Setup-Menü aufzurufen. Verwenden Sie die [ ] und [ ] Tasten, um das Hauptmenü... -
Seite 18: Rücksetzen Aller Einstellungen Im Setup-Menü
Rücksetzen aller Einstellungen im Setup-Menü Drücken Sie die [MENU]-Taste, um das Setup-Menü aufzurufen. Drücken Sie die [ ]-Taste, um „Alle Vorgaben wiederherst.“ zu wählen, und drücken Sie dann die [ENTER]-Taste. Wählen Sie mit der [ ]-Taste das Untermenü „Alle Vorgaben wiederherstellen“ und drücken Sie dann die [ENTER]-Taste. -
Seite 19: Hauptmenü Für Bildeinstellungen 1
Hauptmenü für Bildeinstellungen 1 Einstell- Einstellung Eingang Erklärung einheit Helligkeit RCVU Quellen- Dieses Untermenü erlaubt die Helligkeitseinstellung für das spezifisch projizierte Bild. Größere Werte bewirken ein helleres Bild. Kontrast RCVU Quellen- Dieses Untermenü erlaubt die Kontrasteinstellung für das spezifisch projizierte Bild. Größere Werte bewirken stärkeren Kontrast. Schärfe Quellen- Dieses Untermenü... -
Seite 20: Hauptmenü Für Bildeinstellungen 2
Einstell- Einstellung Eingang Erklärung einheit Rauschfilter Quellen- Diese Einstellung ist gültig, wenn VIDEO als Eingangsquelle spezifisch gewählt ist. Normal*: Wählen Sie diese Einstellung, wenn Sie Movies projizieren. Hoch: Wählen Sie diese Einstellung, wenn Sie Standbilder projizieren. Diese Einstellung sollte verwendet werden, wenn Standbilder von einer an den VIDEO-Eingang angeschlossenen Digitalkamera dargestellt werden. -
Seite 21: Zur "Signalspezifisch" Einstelleinheit
Einstell- Einstellung Eingang Erklärung einheit Menüvorgaben Quellen- Verwenden Sie dieses Untermenü, um alle Einstellungen wiederherstellen spezifisch des Hauptmenüs Bildeinstellungen 2 auf den Werksvorgabezustand zurückzusetzen. Wenn dieser Vorgang durchgeführt wird, während kein Eingangssignal anliegt, werden die Einstellungen für den gegenwärtig gewählten Eingang initialisiert. Die Einstellungen für „Vertikalposition“, „Horizontalposition“, „Frequenz“... -
Seite 22: Hauptmenü Für Anzeigeeinstellungen
Hauptmenü für Anzeigeeinstellungen Einstell- Einstellung Eingang Erklärung einheit Trapezfehlerkorrektur RCVUN Global Dieses Untermenü dient zur vertikalen Trapezfehlerkorrektur des projizierten Bildes. Seitenverhältnis Quellen- Verwenden Sie dieses Untermenü zum Wählen eines spezifisch Seitenverhältnisses für das projizierte Bild. 4:3*: Zum Projizieren mit Seitenverhältnis 4:3. Dies ist die anfängliche Vorgabe-Einstellung bei Video oder Komponenten-Video als Eingangsquelle. - Seite 23 Einstell- Einstellung Eingang Erklärung einheit Startanzeige RCVUN Global Dieses Untermenü bestimmt, ob beim Einschalten des Projektors eine Startanzeige erscheint oder nicht. Logo: Die eingebaute Logoanzeige des Projektors erscheint beim Einschalten. Keine*: Beim Einschalten des Projektors erscheint keine Startanzeige. Anzeige ohne RCVUN Global Dieses Untermenü...
-
Seite 24: Hauptmenü Für Eingangseinstellungen
Hauptmenü für Eingangseinstellungen Einstell- Einstellung Eingang Erklärung einheit COMPUTER- RCUVN Global Dieses Untermenü dient zur manuellen Wahl des über den Anschluss COMPUTER-Anschluss des Projektors eingehenden Signaltyps. Automat.*: Das Signal am COMPUTER-Anschluss wird automatisch erkannt und der Projektor konfiguriert sich entsprechend. RGB: Wählen sie diese Einstellung, wenn ein Computer an den COMPUTER-Anschluss angeschlossen ist. -
Seite 25: Hauptmenü Für Optionseinstellungen 1
Hauptmenü für Optionseinstellungen 1 Einstell- Einstellung Eingang Erklärung einheit Autom. RCVUN Global Mit diesem Untermenü kann die automatische Trapezfehlerkor. Trapezfehlerkorrektur ein- und ausgeschaltet werden. Ein*: Automatische Trapezfehlerkorrektur ist aktiv. Aus: Automatische Trapezfehlerkorrektur ist nicht aktiv. Automatische RCVUN Global Dieses Untermenü dient zum Wählen, ob der Projektor den Einstellung RGB-Eingangssignaltyp (Auflösung, Frequenz) erfassen und das Projektionsbild entsprechend anpassen soll... -
Seite 26: Hauptmenü Für Optionseinstellungen 2
Einstell- Einstellung Eingang Erklärung einheit Direkt- RCVUN Global Dieses Untermenü legt fest, ob die Direkt-Einschalt-Funktion Einschaltung des Projektors verwendet wird oder nicht. Einzelheiten finden Sie im Abschnitt „Direkt-Einschaltung“ in der „Bedienungsanleitung (Grundlegende Bedienungsschritte)“. Ein: Direkt-Einschaltung ist aktiv. Aus*: Direkt-Einschaltung ist nicht aktiv. Wichtig! Wenn Direkt-Einschaltung aktiviert ist, schaltet sich der Projektor automatisch aus, wenn für ca. - Seite 27 Einstell- Einstellung Eingang Erklärung einheit Zeiger RCVUN Global Mit diesem Untermenü können Sie den Zeigertyp wählen, der beim ersten Drücken der [POINTER]-Taste erscheint. Mit diesem Untermenü kann Plug & Play *1 ein- und Plug & Play RCVUN Global (nur Modelle mit ausgeschaltet werden.
-
Seite 28: Hauptmenü Für Usb-Einstellungen (Nur Modelle Mit Usb-Port)
Hauptmenü für USB-Einstellungen (Nur Modelle mit USB-Port) Dieses Hauptmenü ist nur verfügbar, wenn ein externes USB-Gerät an den USB-Port des Projektor-Models XJ-S38/XJ-S48/XJ-S58/XJ-S68 angeschlossen ist. Einzelheiten finden Sie in der Datei „Bedienungsanleitung (USB-Funktionen)“ auf der mitgelieferten CD-ROM. Hauptmenü für Betriebsinfo Einstell- Einstellung Eingang Erklärung... -
Seite 29: Hauptmenü Für „Alle Vorgaben Wiederherst
Hauptmenü für „Alle Vorgaben wiederherst.“ Einstell- Einstellung Eingang Erklärung einheit Gesamt- RCVUN Global Dieses Untermenü zeigt die aufgelaufene Gesamtbetriebszeit Betriebszeit des Geräts. Diese Zeit ist nicht initialisierbar. Alle Vorgaben RCVUN Global Dieses Hauptmenü setzt alle Untermenü-Punkte in allen wiederherstellen Hauptmenüs auf die Werksvorgabeeinstellungen zurück. Dieser Vorgang ist unabhängig von der gegenwärtig gewählten Eingangsquelle und unabhängig davon, ob gegenwärtig ein Eingangssignal anliegt oder nicht. -
Seite 30: Anhang
Anhang Signalbereich der Fernbedienung Wenn Sie die Fernbedienung benutzen möchten, richten Sie die Fernbedienung auf den Fernbedienungs-Signalempfänger an der Vorder- oder Rückseite des Projektors. Die folgende Abbildung zeigt den Signalbereich der Fernbedienung. Max. ± 30 Grad Max. ± 30 Grad Max. -
Seite 31: Projektionsdistanz Und Größe Der Projektionswand
Projektionsdistanz und Größe der Projektionswand Projektionswandgröße: 200 Zoll 5,7 m bis 11,3 m Projektionswandgröße: 40 Zoll 1,1 m bis 2,2 m Projektionswandgröße: 60 Zoll 1,7 m bis 3,4 m 12 m 10 m Die folgende Tabelle zeigt den Zusammenhang zwischen der Entfernung und der projizierten Bildgröße. -
Seite 32: Seitenverhältnis-Einstellung Und Projiziertes Bild Bei Rgb-Eingang
Seitenverhältnis-Einstellung und projiziertes Bild bei RGB-Eingang Die Videoauflösung des projizierten Bilds beträgt 1024 × 768 Pixel (Seitenverhältnis 4:3). Wenn von einem Computer RGB eingegeben und über den Projektor projiziert wird, wird das eingespeiste Bild automatisch so vergrößert oder verkleinert, dass es der Videoauflösung des Projektors entspricht. -
Seite 33: Unterstützte Signale
Unterstützte Signale RGB-Signal Horizontal-frequenz Vertikal- Signalbezeichnung Auflösung (kHz) frequenz (Hz) VESA 640 × 480/60 640 × 480 31,5 640 × 480/72 640 × 480 37,9 640 × 480/75 640 × 480 37,5 640 × 480/85 640 × 480 43,3 800 × 600/56 800 ×... - Seite 34 Komponentensignal Horizontal- Vertikal- Signalbezeichnung frequenz (kHz) frequenz (Hz) HDTV 1080p/50 62,5 1080p/60 67,5 720p/50 37,5 720p/60 45,0 1080i/50 31,3 1080i/60 33,7 SDTV 576p50 31,3 576i50 16,6 480p60 31,5 480i60 15,7 Video-Signal Horizontal- Vertikal- Signalbezeichnung frequenz (kHz) frequenz (Hz) NTSC 15,7 NTSC4.43 15,7 15,6...
