Inbetriebnahme und Funktionen
1 Subwoofer Output
Lineares Summensignal FL+RL und FR+RR zum An-
schluss eines aktiven Subwoofers.
2 Levelregler
Über die Levelregler wird die Eingangsempfindlichkeit für
die Kanäle Front und Rear eingestellt.
Achtung: Seien Sie vorsichtig bei der Einstellung
der Lautstärke. Überhöhte Pegel, die sich durch ei-
nen verzerrten Klang bemerkbar machen, können die
Lautsprecher beschädigen. Bitte beachten Sie dazu
auf Seite 6 die Ausführungen zur Optimierung der
Lautstärkeeinstellung!
3 Mode Select
Die PP40 verfügt über drei Anschlussvarianten, die mit
diesem Schalter ausgewählt werden können:
3.1 Linear
Die PP40 wird mit den Front- und Rear-Lautsprechern
verbunden. Bei dieser Schalterstellung werden alle Laut-
sprecher linear betrieben, also ohne zusätzliche Filter.
3.2 Highpass
Die PP40 wird mit den Front- und Rear-Lautsprechern
verbunden. Bei dieser Schalterstellung werden alle Laut-

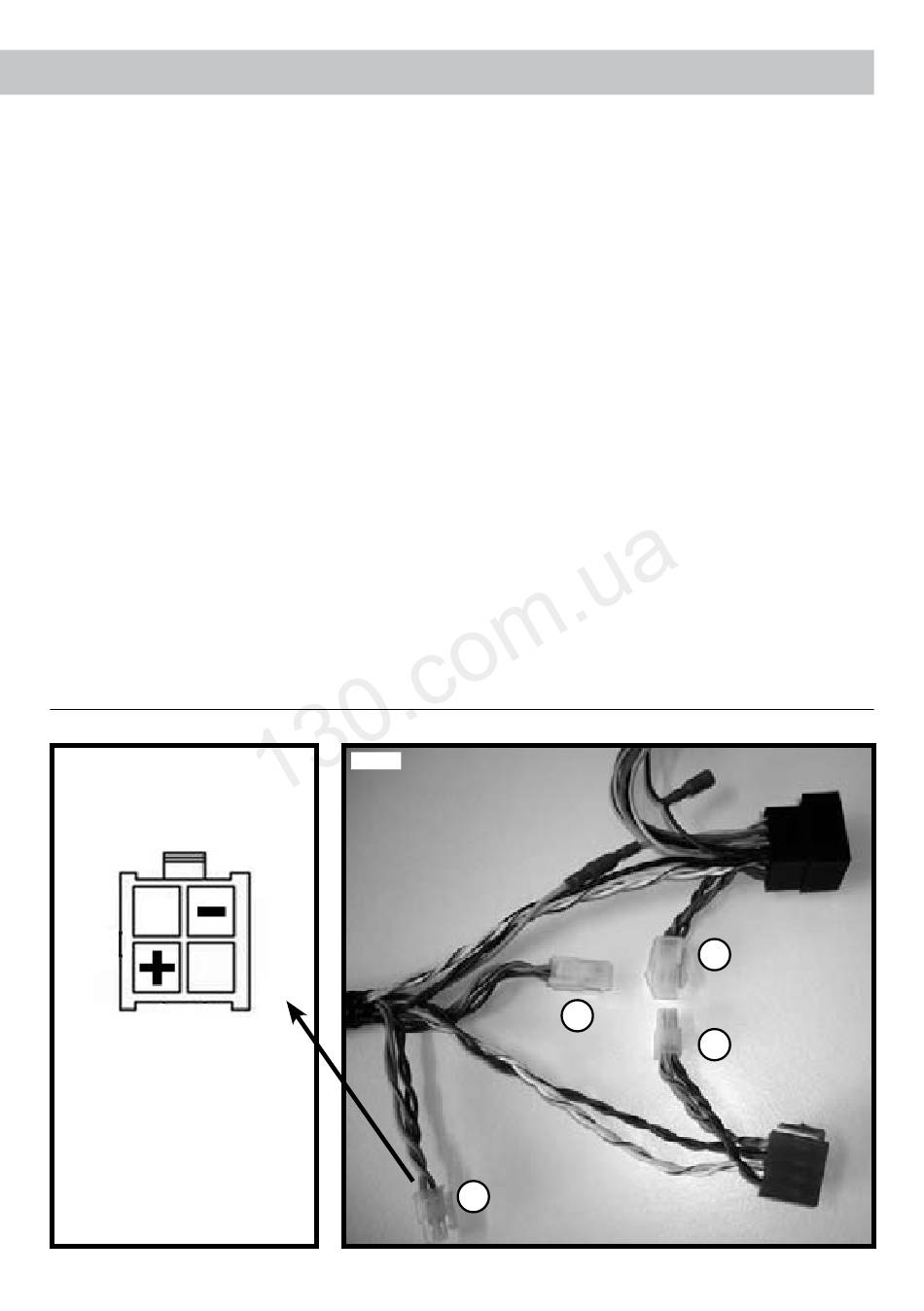

Anschluss eines passiven Subwoofers an die PP40
Abb.1
Anschlussbelegung
für Subwoofer
(Stecker B)
grün = plus (+)
lila-schwarz = minus (-)
Das Anschlusskabel mit einer
Länge von 5m (2x1,5mm²) ist
als original HELIX-Zubehör
erhältlich.
HELIX Art.-Nr.: H424900
4
Abb.2
B
Autogood products Internet store "130"
sprecher mit einem Hochpasssignal von 80Hz 18dB/oct.
betrieben. Diese Schalterstellung fungiert als Schutz vor
tiefen Frequenzen unterhalb 80Hz für original Werkslaut-
sprecher mit geringerer Leistung. Werden die Werks-
lautsprecher durch hochwertige HELIX-Lautsprecher
ersetzt, kann auf diese Einstellung gegebenenfalls ver-
zichtet werden
3.3 3-Channel (3-Kanal)
Die PP40 wird in dieser Schalterstellung als 3-Kanal-Ver-
stärker betrieben, d.h. die Front-Lautsprechern werden
über die beiden Kanäle FR und FL angesteuert. Die bei-
den Kanäle für die hinteren Lautsprecher RR und RL wer-
den gebrückt und bilden ein Mono-Signal zum Anschluss
eines passiven Subwoofers. Dazu ist es zwingend erfor-
derlich, die Steckverbindung A/B zu trennen. Die hin-
teren Lautsprecher sind damit von der PP40 entkoppelt.
Am Stecker B liegt nun das Signal für den Subwoofer
an. Durch die Brückenschaltung ergibt sich hier eine
gesteigerte Leistung von 85/170 Watt RMS/Musik. Die
Front-Lautsprecher werden nun mit einem Hochpass-
signal von 80Hz 18dB/oct. betrieben. Der Anschluss für
den passiven Subwoofer hat die folgenden Werte: Sub-
sonic-Filter: 25Hz 18dB/oct. • Tiefpass: 115 Hz 18dB/oct.
• Bassboost: +3dB bei 45Hz.
