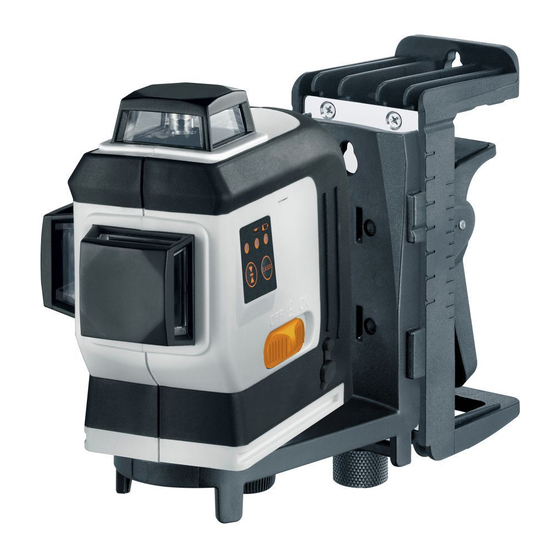

LaserLiner PowerPlane-Laser 3D Bedienungsanleitung
Verwandte Anleitungen für LaserLiner PowerPlane-Laser 3D
Inhaltszusammenfassung für LaserLiner PowerPlane-Laser 3D
- Seite 1 PowerPlane-Laser 3D 1HG360° 2VG360° Laser 635 nm...
- Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen 360°-Laserkreisen und Neigungsfunktion zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck inner- Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2...
-
Seite 3: Batterien Einlegen
PowerPlane-Laser 3D Batterien einlegen Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß – den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. + – Laseraustrittsfenster aufsteckbare Batterieladung Anlegekante Batteriefach Wahltaste (Unterseite) LED Hand- Laserlinien empfängermodus Schiebeschalter Anschlussbuchse a AUS / Handempfänger-... -
Seite 4: Horizontal Und Vertikal Nivellieren
Anlegekante Vordere und seitliche Anlage- Anlegekante (5) Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter auf “ON” stellen. Die horizontale Laserline erscheint. Mit der Wahltaste können die Laserlinien einzeln zugeschaltet werden. LASER LASER LASER LASER Zum horizontalen und vertikalen Nivellieren muss die Transportsiche- rung gelöst sein. - Seite 5 PowerPlane-Laser 3D Handempfängermodus Optional: Arbeiten mit dem Laserempfänger RX Verwenden Sie zum Nivellieren auf große Ent- fernungen oder bei nicht mehr sichtbaren Laser- linien einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linien- laser durch Drücken der Taste 7 (Handempfänger- modus ein / aus) in den Hand empfänger modus...
-
Seite 6: Kalibrierungsüberprüfung Vorbereiten
Die Differenz zwischen A2 u. A3 ist die Toleranz. Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX- LASERLINER. - Seite 7 PowerPlane-Laser 3D Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein- schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ±...
-
Seite 8: Eu-Bestimmungen Und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info... - Seite 79 PowerPlane-Laser 3D...
