Abbildung 1 Anschlüsse Des Fer1001 - Wireless Netcontrol FER 1001 Handbuch

Funk-Rundsteuerempfänger
Das FER1001 empfängt die nach DIN 43861 Teil 401 Übertragungsprotokoll Typ A
(Versacom) und DIN 43861 Teil 402 Übertragungsprotokoll Typ B (Semagyr-TOP)
gesendeten Rundsteuerbefehle der EFR Europäische Funk-Rundsteuer GmbH Mün-
chen. Die derzeit höchste Ausbaustufe ist das FER1001-BC in Version 2.4.2 und be-
inhaltet einen GSM-/ GPRS-Rückkanal für Email- und SMS-Versand.
Programmierschnittstelle
für Infrarot-Lesekopf
Netzanschluss
U
= 9 – 35V (DC)
Betrieb

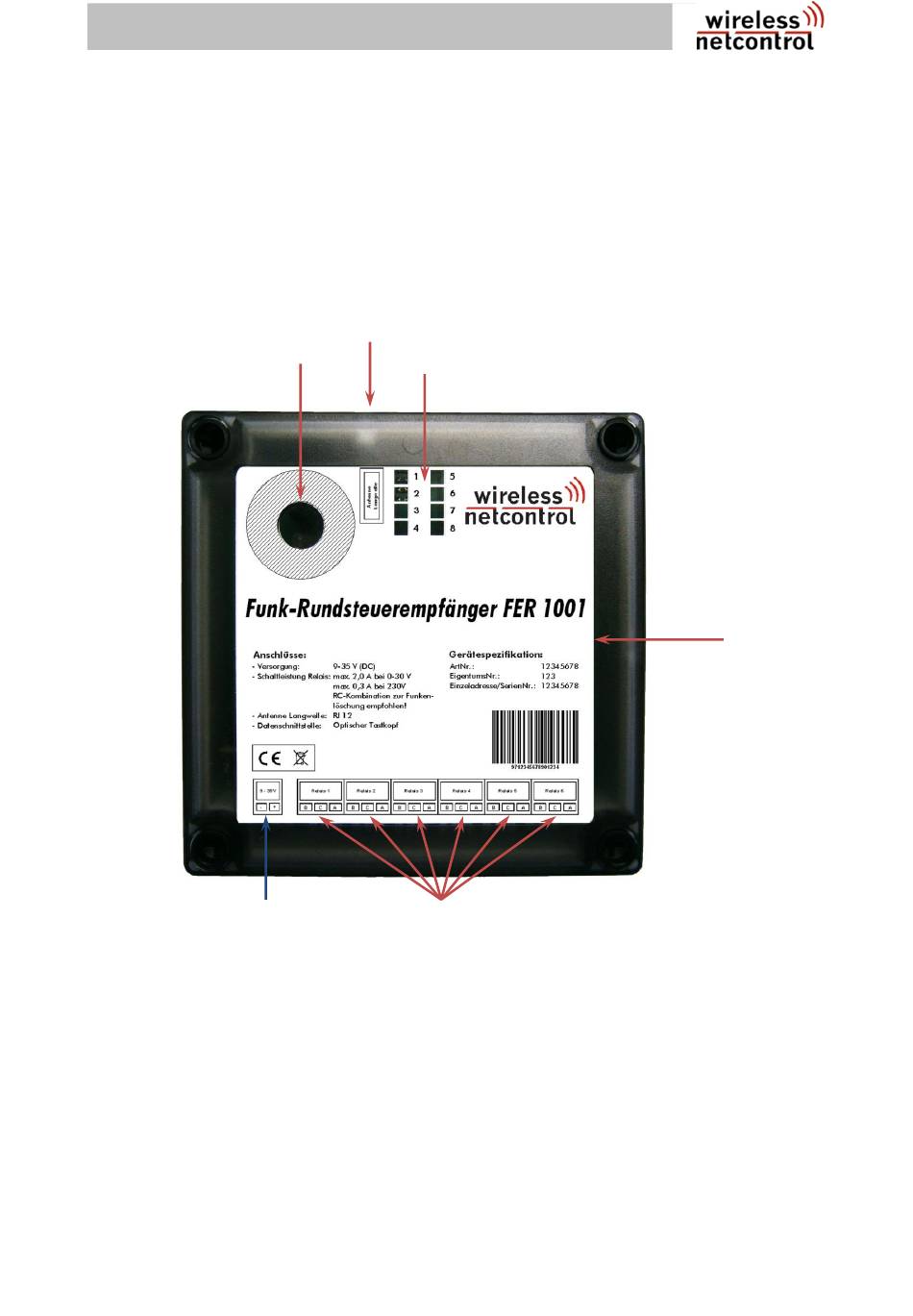

Abbildung 1 Anschlüsse des FER1001
FER1001
Antennenanschluss
RJ 12 zur Ferritantenne
8 LED - Zustandsanzeigen
Datenempfang und Relaisstatus
6 Anschlüsse der Relais K1...6
Achtung! Nur am
FER1001 – BC
MMCX - Anschluss
(für GSM-Antenne)
