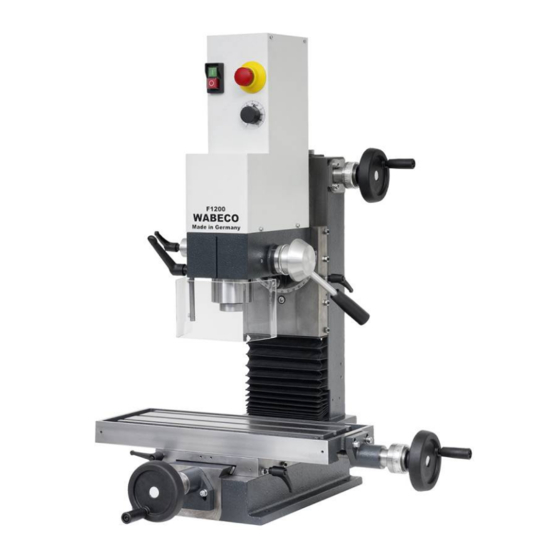

Sicherheitsbestimmungen gelesen haben. Betriebsanleitung Universal Bohr- und Fräsmaschinen Stand 05/2011 Originalfassung in deutscher Sprache F1200 – F1200 hs mit high speed motor CC-F1200 – CC-F1200 hs mit high speed motor F1210 – F1210 hs mit high speed motor CC-F1210 –...
Sehr geehrter Kunde! Mit dem Kauf der WABECO Maschine haben Sie sich für ein Qualitätsgerät entschieden. Es wurde mit größter Sorgfalt hergestellt und einer genauen Qualitätskontrolle unterzogen. Diese Betriebsanleitung soll Ihnen helfen, Arbeiten mit Ihrer neuen Maschine gefahrlos und richtig zu verrichten.
Inhaltsverzeichnis Konformitätserklärung Aufstellmaße F1200 – F1210 (1,4 kW) F1200 – F1210 hs (2,0 kW) F1410 LF mit Trapezgewindespindel F1410 LF mit Kugelrollspindel F1410 LF hs (2,0 kW) mit Kugelrollspindel Anlieferung und Aufstellung Transportsicherung zu LF Fräsmaschinen Geräuschemissions-Deklaration Sicherheitsbestimmungen Sicherheitseinrichtungen Erreichung optimaler Arbeitsergebnisse...
Seite 4
Inhaltsverzeichnis Übersichtszeichnungen und Legenden 20.1 Elektronikhaube mit 1,4 kW Motor zu allen konventionellen Fräsmaschinen 20.2 Elektronikhaube mit 1,4 kW Motor zu allen CNC Fräsmaschinen 20.3 Schutzhaube zu allen Fräsmaschinen 20.4 Fräskopf mit 1,4 kW Motor 20.5 Fräskopf mit 2,0 kW Motor 20.6 Z-Ständer mit Vertikalschlitten mit Trapezgewindespindel...
Seite 5
Inhaltsverzeichnis 20.26 Z-Ständer und Bodenplatte mit Kugelrollspindel zu allen CC-F1410 LF 20.27 Vertikalschlitten mit Trapezgewindespindel zu allen CC-F1410 LF 20.28 Vertikalschlitten mit Kugelrollspindel zu allen CC-F1410 LF 20.29 Oberschlitten zu allen CC-F1410 LF 20.30 Kreuzschlitten zu allen CC-F1410 LF speziell zu Automatischer Vorschub 20.31 Seitenantrieb zu Z-Spindel mit automatischem Vorschub zu allen konventionellen Fräsmaschinen...
WABECO Str. 1-10 Telefon: (06564) 9697-0 Fax: (06564) 9697-25 dass die nachfolgend benannte Universal Bohr- und Fräsmaschine Typ: F1200 - F1200 hs mit high speed Motor CC-F1200 - CC-F1200 hs mit high speed Motor F1210 - F1210 hs mit high speed Motor...
Anlieferung und Aufstellung Die Maschine wird im Werk sorgfältig verpackt. Nach der Anlieferung ist zu prüfen: 1. ob die Verpackung eine Beschädigung bzw. 2. ob die Maschine einen Transportschaden aufweist oder zu beanstanden ist. In diesem Fall bitten wir um sofortige Benachrichtigung. Spätere Reklamationen können nicht anerkannt werden.
Transportsicherung Bohr- und Fräsmaschine mit Linearführung LF und Kugelrollspindeln Achtung! Vor Inbetriebnahme der Maschine muss die Transportsicherung entfernt werden. Dazu gehen sie bitte folgendermaßen vor: 1. fahren Sie den Fräskopf über das Handrad der Z-Achse minimal nach oben 2. entfernen Sie die Holzabstützung unter der Frässpindel 3.
Sicherheitsbestimmungen 1. Es dürfen nur fachlich unterwiesene Personen die Maschine in Betrieb nehmen. Die Garantie und Gewährleistung verfällt, wenn Schäden durch unsachgemäße Bedienung entstehen. 2. Wir weisen darauf hin, dass für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, keine Haftung übernommen wird. 3.
Sicherheitsbestimmungen 18. Bleiben Sie bei der Maschine bis diese zum Stillstand gekommen ist. 19. Reparaturen durch einen qualifizierten Fachmann durchführen lassen! Instandsetzungsarbeiten dürfen ausschließlich von Personen vorgenommen werden, die für die jeweilige Instandsetzungsmaßname qualifiziert und mit der entsprechenden Arbeitssicherheit vertraut ist. 20.
Sicherheitseinrichtungen 3. Not-Aus-Schalter Der Not-Aus-Schalter dient zum schnellen Stillsetzen der Maschine. 4. Überlastschutz Die Maschine ist mit einem Überlastschutz ausgerüstet. Dieser Überlastschutz schaltet den Hauptantriebsmotor bei Überlastung automatisch ab. Die Maschine kann erst nach einer Wartezeit erneut eingeschaltet werden. 5. Schalter für Betriebsarten (nur bei CNC Maschinen) Der Schalter für Betriebsarten hat 3 Stellungen (CNC Betrieb –...
Seite 18
Erreichung optimaler Arbeitsergebnisse und Vermeidung von Fehlgebrauch Es wird empfohlen: Bohrer so einzusetzen und mit dem Spannschlüssel zu spannen, dass sich der Bohrer genau ■ zwischen den drei Spannbacken des Zahnkranz-, Schnellspann-, oder Zangenspannbohrfutters befindet Fräser mit Schaft mittels Spannzangenfutters und den entsprechenden Spannzangen zu ■...
Inbetriebnahme Den Korrosionsschutz für den Transport auf allen blanken Teilen mit einem trockenem Lappen entfernen Bei Seemäßiger Imprägnierung aller blanken Teile ist zu empfehlen diese mit einem Öl einzusprühen und nach der Einwirkzeit mit einem trockenen Lappen die Imprägnierung zu entfernen.
Seite 21
Spannen und Ausdrücken der Werkzeuge Die Werkzeuganzug- und abdrückschraube. hat am Kopf ein Feingewinde und am Schaft ein Grobgewinde. Aufgrund dieser Konstruktion ist eine besondere Vorgehensweise beim Spannen und Lösen von Werkzeugen zu beachten. Zum besseren Verständnis wurde im Bild die Schutzhaube und das Spindelgehäuse aufgeschnitten. Im Querschnitt erkennt man die Werkzeuganzugschraube mit dem Innensechskantschlüssel (1).
Spannzangen Ein- und Ausbau 10.1 Einbau 1. Stellen Sie die Spannzange auf eine flache Unterlage 2. legen Sie die Spannmutter auf die Spannzange. 3. Drücken Sie nun die Spannmutter nach unten gegen die Spannzange bis es „klickt“. 4. Die Spannzange kann sich nun in der zentrischen Mitnehmerschulter frei bewegen und fällt auch beim Umdrehen der Spannmutter nicht heraus.
Drehzahleinstellung Für das Fräsen wird, abhängig vom Werkstoff (z.B. Stahl, Aluminium), eine bestimmte Schnittgeschwindigkeit gefordert. Um stets eine dem Werkstoff des Werkstückes und dem Fräserdurchmesser angepasste Schnittgeschwindigkeit wählen zu können, kann die Drehzahl der Werkzeugspindel stufenlos von 140- 3000 min bzw.
Elektrische Ausrüstung 12.1 1,4 kW Motor Der Hauptantriebsmotor (Einphasen Reihenschlussmotor) wird fertig installiert geliefert der Hauptspindelantrieb verfügt über einen EIN-/AUS-Schalter mit Unterspannungsauslösung. ■ der EIN-/AUS-Schalter muss auch nach einer Stromunterbrechung erneut eingeschaltet ■ werden. falls es zu einer Überlastung des Antriebmotors kommt, schaltet dieser sich automatisch ab. ■...
Fräskopf schwenken Um Bohrungen und Anfassungen unter einem Winkel, der von der normalen senkrechten Stellung des Fräskopfes abweicht, herzustellen, kann der Fräskopf jeweils bis 90 Grad nach links oder rechts geschwenkt werden. Zum Schwenken des Fräskopfes gehen Sie wie folgt vor: 1.
Bohrhub - Tiefenanschlag Es besteht auch die Möglichkeit die Vorschubbewegung der Frässpindel auf ein bestimmtes Maß einzustellen. 1. die gewünschte Tiefe mit dem Betätigungshebels einstellen, (28) 2. Tiefe auf dem Skalenring ablesen (31) 3. den Tiefenanschlag (37) auf die richtige Position drehen, so dass er am Fräskopf anschlägt 4.
Vorschubbewegungen der X, Y und Z-Achse Die Längsbewegungen des Kreuzsupports (X-Achse) erfolgen durch Drehen des Handrades ■ Der Schlitten wird mit dem Klemmhebel festgestellt. (12). Die Querbewegungen des Kreuzsupports (Y-Achse) erfolft durch Drehen des Handrades ■ (4). Der Schlitten wird mit dem Klemmhebels festgestellt.
Wartung Eine lange Lebensdauer der Maschine ist von einer entsprechenden Pflege abhängig. Alle Wartungs- Instandsetzungsarbeiten dürfen abgezogenem Schutzkontaktstecker durchgeführt werden. Die Maschine muss nach jedem Gebrauch gereinigt werden. Wird die Maschine in einem feuchten Raum aufgestellt, müssen alle blanken Teile nach jedem Gebrauch eingeölt werden, um eine Korrosion zu verhindern alle beweglichen Teile stets gut schmieren.
Seite 29
Schmierung der Maschine Alle anderen Schmierstellen werden mit einer Fettpresse oder einem Pinsel mit einem Mehrzweckfett abgeschmiert. alle 8 Betriebsstunden alle 8 Betriebsstunden Ein Abschmieren der Bohrspindel und Spindellager ist nicht erforderlich, da die Kugellager eine geschlossene Bauform haben und die Lager werkseitig für die Lebensdauer der Maschine mit Fett versehen wurden.
Nachstellung Spindelmuttern mit Trapezgewindespindel Die Spindelmuttern der Fräsmaschinen sind nachstellbar ausgebildet. Sollte einmal eine Spindelmutter der drei Achsen ein Spiel aufweisen, bitte wie folgt vorgehen. Bei Spindelmuttern mit Kugelrollspindel ist eine Nachjustierung nicht erforderlich und auch nicht möglich. 18.1 X- und Y-Achse 1.
Nachstellung Spindelmuttern mit Trapezgewindespindel 18.2 Z-Achse 1. Zur Nachstellung der Spindelmutter in der Z-Achse muss das Abdeckblech abgeschraubt werden 2. Nach dem Lösen des Gewindestiftes (2) wird die Nachstellmutter ein wenig im Uhrzeigersinn gedreht. Durch diese Drehung verspannt man die beiden Muttern gegenseitig und erreicht einen spielfreien Lauf der Gewindespindel.
Kühlmitteleinrichtung Die Kühlmitteleinrichtung besteht aus: 1. Wanne mit Kühlschmierstoffsammelbehälter, der den Kühlschmierstoff der Förderpumpe zuführt. Inhalt Kühlmitteleinrichtung 13 Liter Sicherheitskabine 42 Liter 2. Förderpumpe mit den Anschlussdaten Nennspannung 230 V ■ Frequenz 50/60 Hz ■ Nennstromaufnahme 0,4A ■ Nennleistung 0,07 kW ■...
Übersichtszeichnungen und Legenden zu allen CNC Fräsmaschinen 20.2 Elektronikhaube mit 1,4 kW Motor Teil-Nr. Stück Bestell-No. Bezeichnung 11200401 Deckel 11200415 Innensechskantschlüssel MK2 mit Gewinde M10 112004151 Innensechskantschlüssel MK3/SK30 mit Gewinde M12 112004031 Abdeckhaube 11200411 Werkzeuganzugsschraube MK2 mit Gewinde M10 112004111 Werkzeuganzugsschraube MK3/SK30 mit Gewinde M12 16179810003095 Schraube...
Übersichtszeichnungen und Legenden 20.6 Z-Ständer mit Vertikalschlitten mit Tapezgewindespindel zu allen Fräsmaschinen mit Schwalbenschwanzführung...
Seite 43
Übersichtszeichnungen und Legenden 20.6 Z-Ständer mit Vertikalschlitten mit Tapezgewindespindel zu allen Fräsmaschinen mit Schwalbenschwanzführung Teil-Nr. Stück Bestell-No. Bezeichnung 11200301 Z-Ständer 11200302 Nachstellleiste 11200303 Vertikalschlitten 16079770006060 Indexbolzen 16112500006001 Scheibe 16193400006000 Mutter 16198500006000 Mutter 16191200008025 Schraube 16091300006016 Gewindestift 51507029 Spannhebel 11200311 Druckstück 16193400006000 Mutter 51502520...
Übersichtszeichnungen und Legenden 20.7 Z-Ständer mit Vertikalschlitten mit Kugelrollspindel zu allen Fräsmaschinen mit Schwalbenschwanzführung...
Seite 45
Übersichtszeichnungen und Legenden 20.7 Z-Ständer mit Vertikalschlitten mit Kugelrollspindel zu allen Fräsmaschinen mit Schwalbenschwanzführung Teil-Nr. Stück Bestell-No. Bezeichnung 11200301 Z-Ständer 11200302 Nachstellleiste 11245303 Vertikalschlitten 16079770006060 Bolzen 16112500006001 Scheibe 16193400006000 Mutter 16198500006000 Mutter 16191200008025 Schraube 16091300006016 Gewindestift 51507029 Spannhebel 11200311 Druckstück 16193400006000 Mutter 51502520...
Übersichtszeichnungen und Legenden Z-Spindel zu allen konventionellen Fräsmaschinen 20.8 Teil-Nr. Stück Bestell-No. Bezeichnung 11200327 Spindel zu Fräsmaschinen mit Trapezgewindespindel 11245327 Spindel mit Spindelmutter zu Fräsmaschinen mit Kugelrollspindel 112003226 Kegelrad 16073430004024 Spiralspannstift 51502112 Kugellager 112003224 Spindelflansch 16191200006016 Schraube 112003222 Einstellmutter 51502208 O-Ring 11200325 Abdeckkappe...
Übersichtszeichnungen und Legenden Seitenantrieb zu Z-Spindel zu allen Fräsmaschinen 20.9 Teil-Nr. Stück Bestell-No. Bezeichnung 112003187 Skalenring (40 Teilstriche) zu Fräsmaschinen mit Trapezgewindespindel 112453187 Skalenring (50 Teilstriche) zu Fräsmaschinen mit Kugelrollspindel 112003183 Spindel 1120031810 Stellring 51502111 Kugellager 112003186 Spindelflansch 112003184 Einstellmutter 51507026 Handrad 51507027...
Übersichtszeichnungen und Legenden Z-Spindel mit CNC Antrieb zu allen CNC Fräsmaschinen 20.10...
Seite 49
Übersichtszeichnungen und Legenden Z-Spindel mit CNC Antrieb zu allen CNC Fräsmaschinen 20.10 Teil-Nr. Stück Bestell-No. Bezeichnung 11200327 Spindel zu Fräsmaschinen mit Trapezgewindespindel 11245327 Spindel mit Spindelmutter zu Fräsmaschinen mit Kugelrollspindel 112003226 Kegelrad 16073430004024 Spiralspannstift 51502112 Kugellager 112003224 Spindelflansch 16191200006012 Schraube 112003222 Einstellmutter 112103192...
Übersichtszeichnungen und Legenden 20.18 Endschalter Y-Achse zu allen CNC Fräsmaschinen mit Schwalbenschwanzführung Teil-Nr. Stück Bestell-No. Bezeichnung 11900017 Endschalter 16191200004020 Schraube 16191200004016 Schraube 11200991 Anschlag...
Übersichtszeichnungen und Legenden Z-Ständer und Bodenplatte zu allen F1410 LF 20.20 Teil-Nr. Stück Bestell-No. Bezeichnung 16400301 Z-Ständer 16400203 Bodenplatte 11200320 Abdeckblech für Trapezgewindespindel 16400347 Abdeckblech für Kugelrollspindel 16191200012035 Schraube 16012700012000 Federring 16193400012000 Mutter 11810023 Satz Führungsschiene 460 mm 16191200006020 Schraube 11810024 Satz Führungsschiene 580 mm 16400224...
Übersichtszeichnungen und Legenden zu allen F1410 LF 20.24 Kreuzschlitten mit Trapezgewindespindel Teil-Nr. Stück Bestell-No. Bezeichnung 51502526 Faltenbalg, hinten 51502526 Faltenbalg, vorne 11810029 Klemmer komplett 16400202 Kreuzschlitten 11810023 Führungswagen mit Führungsschiene 11810028 Führungswagen mit Führungsschiene 16191200006020 Schraube 16400208 Mutter 16400311 Mutter 16191200005016 Schraube 16400209...
Übersichtszeichnungen und Legenden zu allen CC-F1410 LF 20.26 Z-Ständer und Bodenplatte mit Kugelrollspindel...
Seite 75
Übersichtszeichnungen und Legenden zu allen CC-F1410 LF 20.26 Z-Ständer und Bodenplatte mit Kugelrollspindel Teil-Nr. Stück Bestell-No. Bezeichnung 16400301 Z-Ständer 16400203 Bodenplatte 16191200012035 Schraube 16012700012000 Federring 16193400012000 Mutter 11810023 Satz Führungsschiene 460 mm 16191200006025 Schraube 11810024 Satz Führungsschiene 580 mm 16400224 Spindelverlängerung 16191200006030 Schraube...
Seite 76
Übersichtszeichnungen und Legenden zu allen CC-F1410 LF 20.27 Vertikalschlitten mit Trapezgewindespindel...
Seite 77
Übersichtszeichnungen und Legenden zu allen CC-F1410 LF 20.27 Vertikalschlitten mit Trapezgewindespindel Teil-Nr. Stück Bestell-No. Bezeichnung 51502525 Faltenbalg Z-Achse, oben 16400227 Schaltnocken 16191200003006 Schraube 51502525 Faltenbalg Z-Achse, unten 16400303 Vertikalschlitten 11810024 Führungswagen mit Führungsschiene 16191200006020 Schraube 16410208 Halteblech Z-Achse, oben 16191200004010 Schraube 16193400004000 Mutter...
Übersichtszeichnungen und Legenden 20.31 Seitenantrieb zu Z-Spindel mit automatischem Vorschub zu allen konventionellen Fräsmaschinen Teil-Nr. Stück Bestell-No. Bezeichnung 112003187 Skalenring (40 Teilstriche) zu Fräsmaschinen mit Trapezgewindespindel 112453187 Skalenring (50 Teilstriche) zu Fräsmaschinen mit Kugelrollspindel 11204101 Spindel 51502111 Kugellager 112043186 Spindelflansch 112003184 Einstellmutter 51507027...
Übersichtszeichnungen und Legenden 20.34 CNC-Steuerungsgehäuse mit Schalterdeckel nccad mit 1,4 kW Motor Teil-Nr. Stück Bestell-No. Bezeichnung 11200511 Schalterdeckel 51500600 Schalter für Betriebsarten LED’s mit Schalter (in Steuerungspaket enthalten) 51500807-00021 Potentiometer komplett 16179810003095 Schraube 16191200004025 Schraube 51501304 Symbol für Masseanschluss 16191200004012 Schraube 16191200003010 Schraube...
Übersichtszeichnungen und Legenden 20.35 CNC-Steuerungsgehäuse mit Schalterdeckel nccad mit 2,0 kW Motor...
Seite 91
Übersichtszeichnungen und Legenden 20.35 CNC-Steuerungsgehäuse mit Schalterdeckel nccad mit 2,0 kW Motor Teil-Nr. Stück Bestell-No. Bezeichnung 11200513 Schalterdeckel 51500600 Schalter für Betriebsarten LED’s mit Schalter (in Steuerungspaket enthalten) 51500801-0001 Potentiometer 16179810003095 Schraube 16191200004025 Schraube 51501304 Symbol für Masseanschluss 16191200004012 Schraube 16191200003010 Schraube 51500601...
Übersichtszeichnungen und Legenden 20.36 Steuerungskonsole nccad mit 1,4 kW und 2,0 kW Motor Teil-Nr. Stück Bestell-No. Bezeichnung 51507074 Steuerungsplatine Fräsen basic 51507075 Steuerungsplatine Fräsen professional 16193400004000 Mutter 16167980004000 Fächerscheibe 16191200003012 Schraube nur mit 1,4 kW Motor 11200505 Führungsschienen nur mit 1,4 kW Motor 51501402 Steuerplatine nur mit 1,4 kW Motor...
Übersichtszeichnungen und Legenden 20.37 Tragarm für Steuerungskonsole Teil-Nr. Stück Bestell-No. Bezeichnung 16400501 Halter für Arm 164005011 Halter für Arm in Verbindung mit Sicherheitskabine 16191200008020 Schraube 16112500008001 Scheibe 51007250-0001 Druckstück 51507029 Klemmhebel 16400500 Konsolenarm 16400502 Halter für Steuerungsgehäuse 16191200006016 Schraube 16112500006001 Scheibe...
Schaltplan 21.1 Motor 1,4 kW Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
Schaltplan 21.2 Motor 2,0 kW Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
Schaltplan 21.3 1,4 kW Motor mit nccad und Sicherheitskabine Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
Schaltplan 21.4 2,0 kW Motor mit nccad und Sicherheitskabine Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
Schaltplan 21.5 Schrittmotor mit Entschalter Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
Schaltplan 21.6 automatischer Vorschub Dieses Dokument zeigt alle Einrichtungen der elektrischen Ausrüstung einschließlich des Anschlusses an das Versorgungsnetz...
