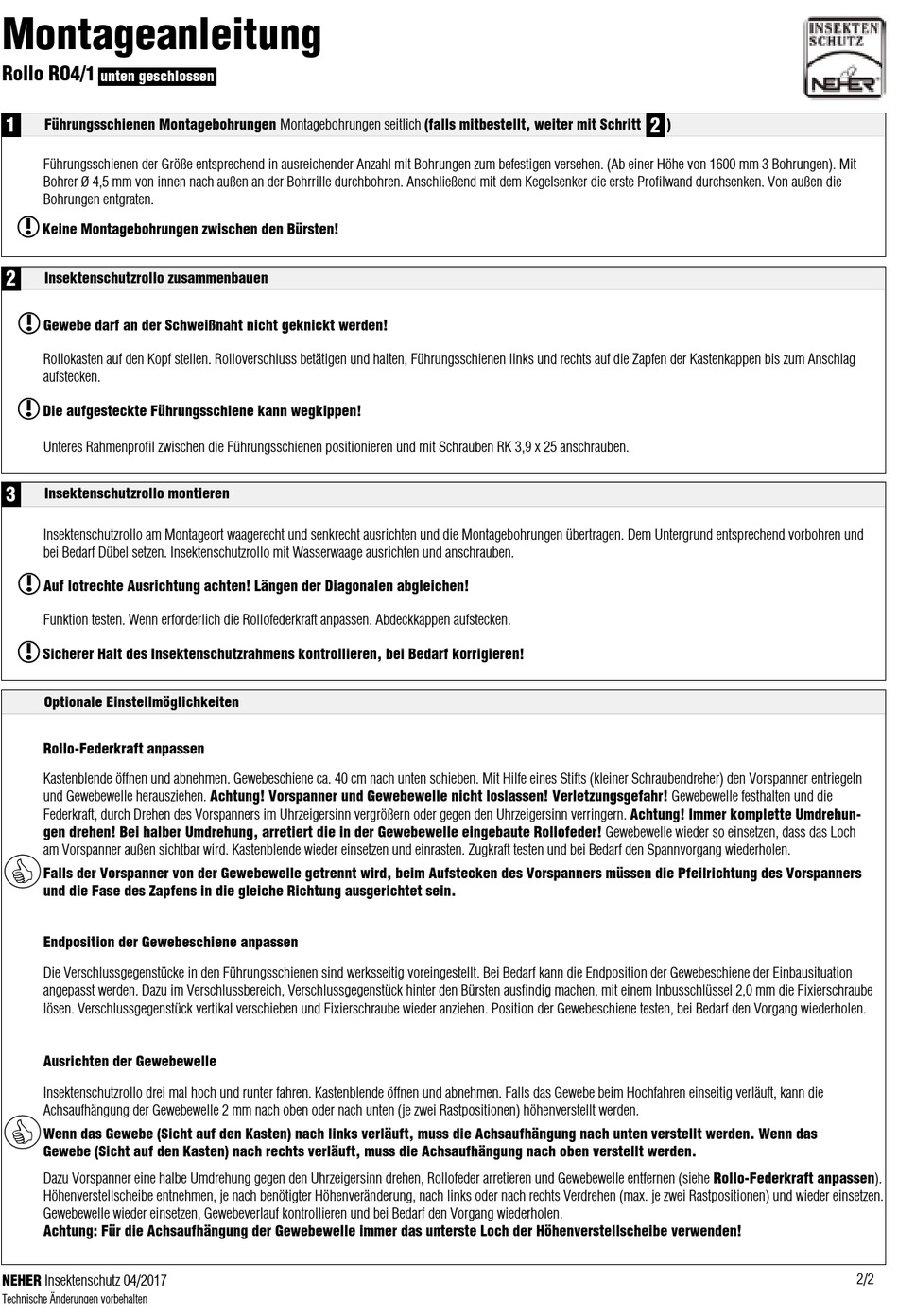

Montageanleitung
Rollo RO4/1
unten geschlossen
1
Führungsschienen Montagebohrungen Montagebohrungen seitlich (falls mitbestellt, weiter mit Schritt
Führungsschienen der Größe entsprechend in ausreichender Anzahl mit Bohrungen zum befestigen versehen. (Ab einer Höhe von 1600 mm 3 Bohrungen). Mit
Bohrer Ø 4,5 mm von innen nach außen an der Bohrrille durchbohren. Anschließend mit dem Kegelsenker die erste Profilwand durchsenken. Von außen die
Bohrungen entgraten.
Keine Montagebohrungen zwischen den Bürsten!
2
Insektenschutzrollo zusammenbauen
Gewebe darf an der Schweißnaht nicht geknickt werden!
Rollokasten auf den Kopf stellen. Rolloverschluss betätigen und halten, Führungsschienen links und rechts auf die Zapfen der Kastenkappen bis zum Anschlag
aufstecken.
Die aufgesteckte Führungsschiene kann wegkippen!
Unteres Rahmenprofil zwischen die Führungsschienen positionieren und mit Schrauben RK 3,9 x 25 anschrauben.
3
Insektenschutzrollo montieren
Insektenschutzrollo am Montageort waagerecht und senkrecht ausrichten und die Montagebohrungen übertragen. Dem Untergrund entsprechend vorbohren und
bei Bedarf Dübel setzen. Insektenschutzrollo mit Wasserwaage ausrichten und anschrauben.
Auf lotrechte Ausrichtung achten! Längen der Diagonalen abgleichen!
Funktion testen. Wenn erforderlich die Rollofederkraft anpassen. Abdeckkappen aufstecken.
Sicherer Halt des Insektenschutzrahmens kontrollieren, bei Bedarf korrigieren!
Optionale Einstellmöglichkeiten
Rollo-Federkraft anpassen
Kastenblende öffnen und abnehmen. Gewebeschiene ca. 40 cm nach unten schieben. Mit Hilfe eines Stifts (kleiner Schraubendreher) den Vorspanner entriegeln
und Gewebewelle herausziehen. Achtung! Vorspanner und Gewebewelle nicht loslassen! Verletzungsgefahr! Gewebewelle festhalten und die
Federkraft, durch Drehen des Vorspanners im Uhrzeigersinn vergrößern oder gegen den Uhrzeigersinn verringern. Achtung! Immer komplette Umdrehun-
gen drehen! Bei halber Umdrehung, arretiert die in der Gewebewelle eingebaute Rollofeder! Gewebewelle wieder so einsetzen, dass das Loch
am Vorspanner außen sichtbar wird. Kastenblende wieder einsetzen und einrasten. Zugkraft testen und bei Bedarf den Spannvorgang wiederholen.
Falls der Vorspanner von der Gewebewelle getrennt wird, beim Aufstecken des Vorspanners müssen die Pfeilrichtung des Vorspanners
und die Fase des Zapfens in die gleiche Richtung ausgerichtet sein.
Endposition der Gewebeschiene anpassen
Die Verschlussgegenstücke in den Führungsschienen sind werksseitig voreingestellt. Bei Bedarf kann die Endposition der Gewebeschiene der Einbausituation
angepasst werden. Dazu im Verschlussbereich, Verschlussgegenstück hinter den Bürsten ausfindig machen, mit einem Inbusschlüssel 2,0 mm die Fixierschraube
lösen. Verschlussgegenstück vertikal verschieben und Fixierschraube wieder anziehen. Position der Gewebeschiene testen, bei Bedarf den Vorgang wiederholen.
Ausrichten der Gewebewelle
Insektenschutzrollo drei mal hoch und runter fahren. Kastenblende öffnen und abnehmen. Falls das Gewebe beim Hochfahren einseitig verläuft, kann die
Achsaufhängung der Gewebewelle 2 mm nach oben oder nach unten (je zwei Rastpositionen) höhenverstellt werden.
Wenn das Gewebe (Sicht auf den Kasten) nach links verläuft, muss die Achsaufhängung nach unten verstellt werden. Wenn das
Gewebe (Sicht auf den Kasten) nach rechts verläuft, muss die Achsaufhängung nach oben verstellt werden.
Dazu Vorspanner eine halbe Umdrehung gegen den Uhrzeigersinn drehen, Rollofeder arretieren und Gewebewelle entfernen (siehe Rollo-Federkraft anpassen).
Höhenverstellscheibe entnehmen, je nach benötigter Höhenveränderung, nach links oder nach rechts Verdrehen (max. je zwei Rastpositionen) und wieder einsetzen.
Gewebewelle wieder einsetzen, Gewebeverlauf kontrollieren und bei Bedarf den Vorgang wiederholen.
Achtung: Für die Achsaufhängung der Gewebewelle immer das unterste Loch der Höhenverstellscheibe verwenden!
NEHER Insektenschutz 04/2017
Technische Änderungen vorbehalten
