3. Hardware Installation
Wenn Sie die EX-1010 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Compu-
ters (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie einen freien

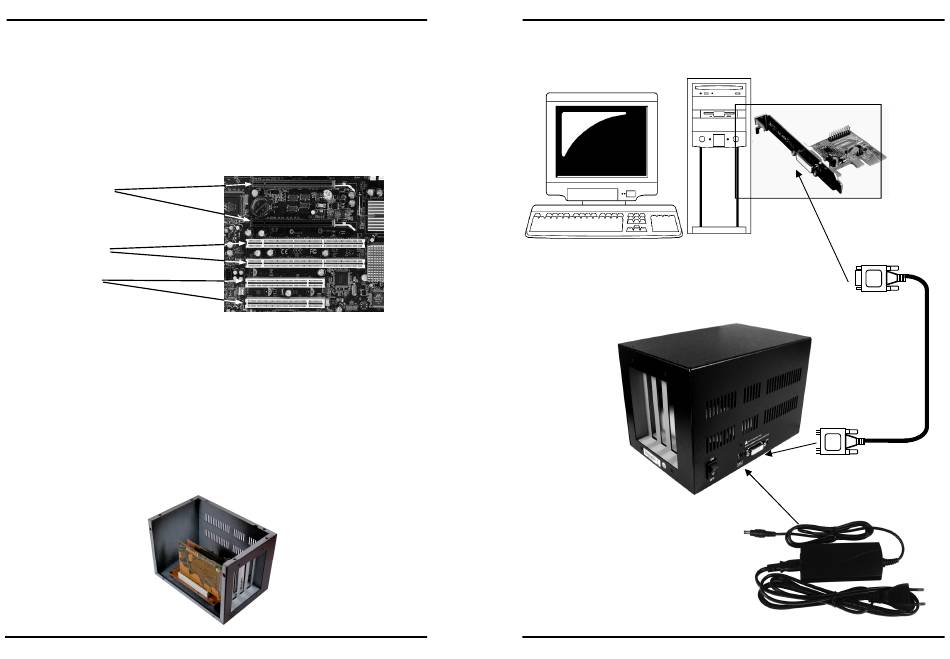

PCI-Express Slot.
PCI-Express
Slots
PCI-X Slots
PCI-Slots
Stecken Sie die mitgelieferte Karte (EX-1095) vorsichtig in den ausgewählten PCI-
Express Slot ein. Beachten Sie, dass sie dabei korrekt eingesteckt wird, und dass kein
Kurzschluss entsteht. Bitte wenden Sie in keinem Fall Gewalt an. Die Karte sollte sich mit
leichtem druck in den Port einsetzen lassen! Danach befestigen Sie die Karte mit einer
Schraube am Gehäuse. Sie können das Computergehäuse nun wieder schließen und die
Netzverbindungen wieder herstellen! Nun können Sie die Karten in die EX-1010 einbauen
(siehe Bild unten) und das mitgelieferte Kabel an die Karte und an das EX-1010 Gehäuse
anschließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe
Netzteil mit der EX-1010 Box.
Wichtig!!! Schalten Sie die Box immer ein, bevor Sie den PC einschalten und erst
ab, nachdem der PC komplett Heruntergefahren wurde. Sonst werden die Karten
nicht korrekt erkannt! Eine Hot-Plug & Play Funktion unterstützt die EX-1010 nicht!
4 Slot PCI- - - - Erweiterung
4 Slot PCI
Erweiterung
4 Slot PCI
4 Slot PCI
Erweiterung
Erweiterung
Seite 4 4 4 4
Seite
Seite
Seite
4 Slot PCI- - - - Erweiterung
4 Slot PCI
4 Slot PCI
4 Slot PCI
Erweiterung
Erweiterung
Erweiterung
4. Anschlussbeispiel
12V DC/AC Power Adapter
