5. Software Installation
Zur Installation der EX-1010 werden keine Treiber benötigt. Die Treiber sind bereits in
allen Betriebssystemen enthalten und werden automatisch installiert.
Es kann jedoch in einigen Systemen erforderlich sein eine Express Booster Software zur
Beschleunigung der Datenübertragung zu installieren. Dies ist nur erforderlich wenn sie
eine stark eingeschränkte Schreibperformance Feststellen, in diesem Fall gehen Sie bitte
wie folgt vor:
1.
Zum Installieren des Express Boosters legen Sie die Exsys CD in Ihr CD-Rom
Laufwerk und öffnen Sie folgende Datei: X:\Utility\ExpressBooster\Setup.exe
starten Sie die Installation gegebenenfalls mit einem Doppelklick auf die Datei
"SETUP.EXE".
2.
Folgen Sie den Anweisungen des Programms weiter und wählen Sie im folgenden
Auswahlfenster "PCI Express Card (for Desktop/Servers)" aus und klicken Sie
auf Weiter/OK. Die Software wird nun Installiert. Starten Sie den PC nach Ab-
schluss der Installation Neu.
4 Slot PCI- - - - Erweiterung
4 Slot PCI
Erweiterung
4 Slot PCI
4 Slot PCI
Erweiterung
Erweiterung
Seite 6 6 6 6
Seite
Seite
Seite
4 Slot PCI- - - - Erweiterung
4 Slot PCI
4 Slot PCI
4 Slot PCI
Erweiterung
Erweiterung
Erweiterung
1. Beschreibung
Der EX-1010 ist eine externe Box mit vier PCI Slot zur Erweiterung oder Ergänzung von
PCI Anschlüssen über den PCI-Express Bus. Sie unterstützt Datenübertragungsraten von
bis zu 250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind
keine Jumper notwendig. Die EX-1010 kann zusätzlich zu den Mainboard PCI Anschlüs-
sen betrieben werden und unterstützt alle Standard PCI I/O Karten ( z.B. Seriell, Parallel,
USB, FireWire usw...) mit 5 & 3,3 Volt. Für spezielle Karten mit Digital Sound Prozessor
oder hoher Stromaufnahme ist die EX-1010 hingegen nicht geeignet. Bei der EX–1010 ist
im Lieferumfang bereits das Kabel und die EX-1095 PCI-Express Karte zum Anschluss
und den PC enthalten!

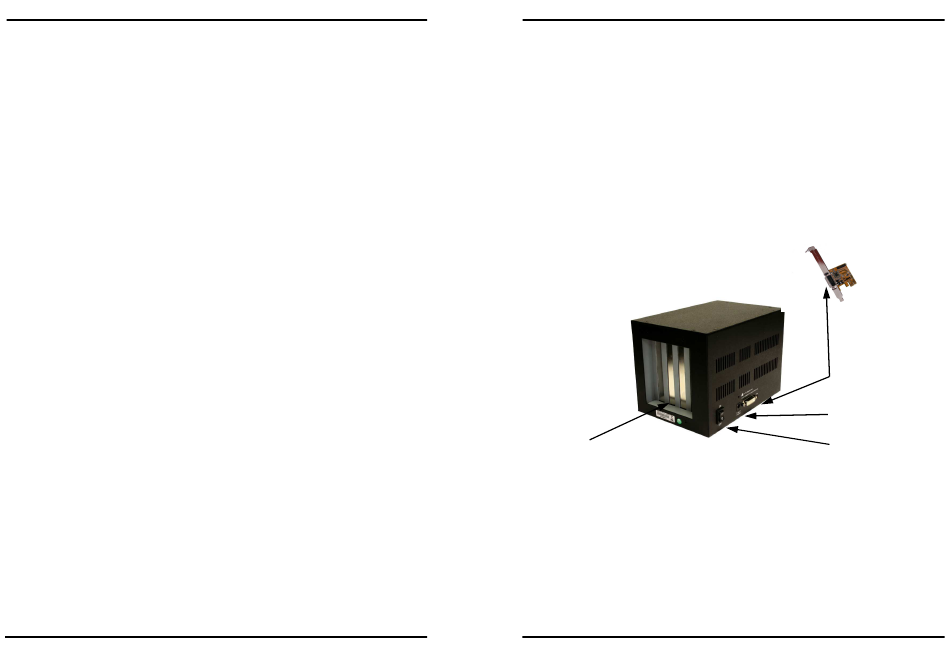

2. Layout
4 x PCI Slot
ACHTUNG!!! Bitte schließen Sie die Box oder das mitgelieferte Kabel niemals an
Ihre Grafikkarte oder Ihren Monitor an. Dies kann zur Beschädigung Ihrer Hardware
führen!
DVI– (ähnlicher)
Anschluss für mit-
geliefertes Kabel
12V DC Anschluss
Ein / Aus Schalter
