CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal PoE (Mode) Pin
1 BI_DA+ VCC+ (A)
2 BI_DA- VCC+ (A)
3 BI_DB+ VCC- (A)
4 BI_DC+ VCC+ (B)
Status LEDs:
PoE LED
Power LED
LED Name Color LED Function
On: Power out 12VDC
Power Green
Off: no Power out
On: PSE Power in
PoE Green
Off: no PSE Power in
12V T-Block:
ATTENTION!
V+
Power supply OUTPUT, NO connection for external power
V-
supplies!
Please pay attention to the correct polarity!
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-60326 on a mounting rail using the DIN-Rail kit or on the wall using the wall
mounting brackets.
Signal PoE (Mode)
5 BI_DC- VCC+ (B)
The DIN-Rail Kit is pre-assembled with
6 BI_DB- VCC- (A)
two screws on the rear side
7 BI_DD+ VCC- (B)
8 BI_DD- VCC- (B)
2. Connect your Ethernet end device (e.g. IP camera, IP phone...) to the Ethernet downlink
port and the terminal block (pay attention to polarity).
3. Connect your PoE PSE (Power Sourcing Equipment) to the PoE-In port.
4. When all cables are connected correctly, the indicators light up according to the port status
of the LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
To install the wall mount, the DIN-
Rail kit must be replaced by the
mounting bracket
Germany: Sw itzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Stei n bach 8602 Wangen
www.exsys.de www.exsys.ch
6
Anleitung
Vers. 1.0 / 01.09.22

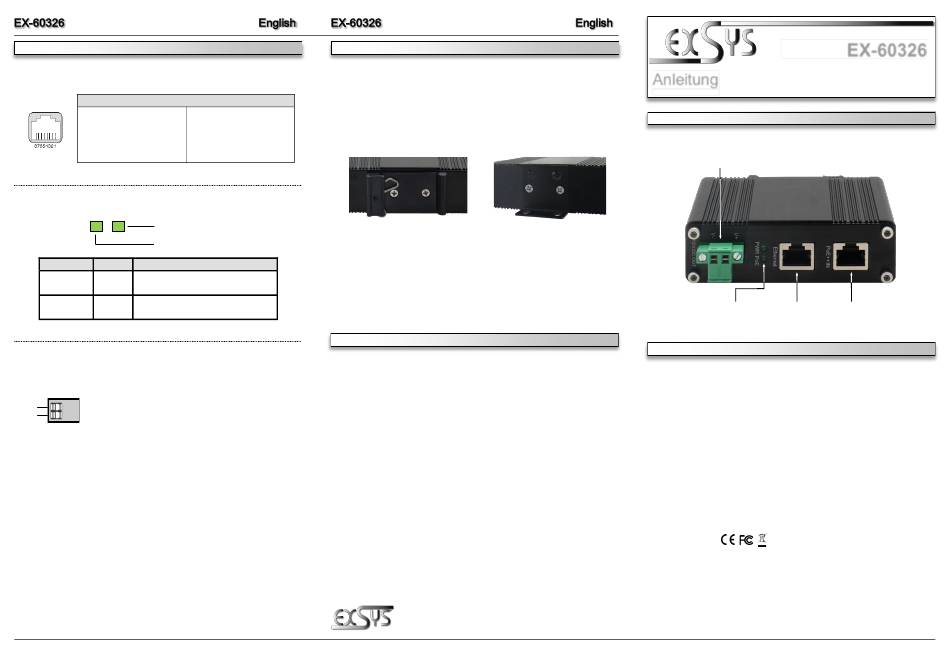

AUFBAU
Stromausgang 12V DC
via T-Block
Status LEDs RJ45-Downlink
(Daten)
BESCHREIBUNG & TECHNISCHE DATEN
Der Gigabit Ethernet PoE++ Splitter EX-60326 unterteilt das Signal eines PoE-Versorgers
(PSE) in Daten und Stromversorgung und gibt beide Signale getrennt aus. So können auch
nicht PoE-fähige Ethernet-Endgeräte (IP-Kameras, WLAN Access Points...) an einem PoE-
Switch oder anderen PSE angeschlossen werden und deren Speisung nutzen. Er ist konform
zum PoE++ Standard IEEE 802.bt und stellt am Terminal Block zur Speisung des Endgerätes
eine Spannung von 12VDC mit einer Leistung von max. 36W zur Verfügung. Dank dem robus-
ten Metallgehäuse und dem erweiterten Betriebstemperaturbereich von -40°C bis 80°C ist er für
eine Vielzahl von Anwendungen auch in rauen Umgebungen geeignet. Im Lieferumfang ist ein
DIN-Rail Kit (vormontiert) und ein Wandmontagebügel enthalten.
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at/bt (PoE++)
Ausgang: 12VDC, max. 36W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 2x RJ45-Buchse, 1x Terminal Block 12VDC
Lieferumfang: EX-60326, DIN-Rail Kit, Wandmontagehalterung, Anleitung
Zertifikate :
1
EX-60326
RJ45-Uplink
(PoE/Daten)
