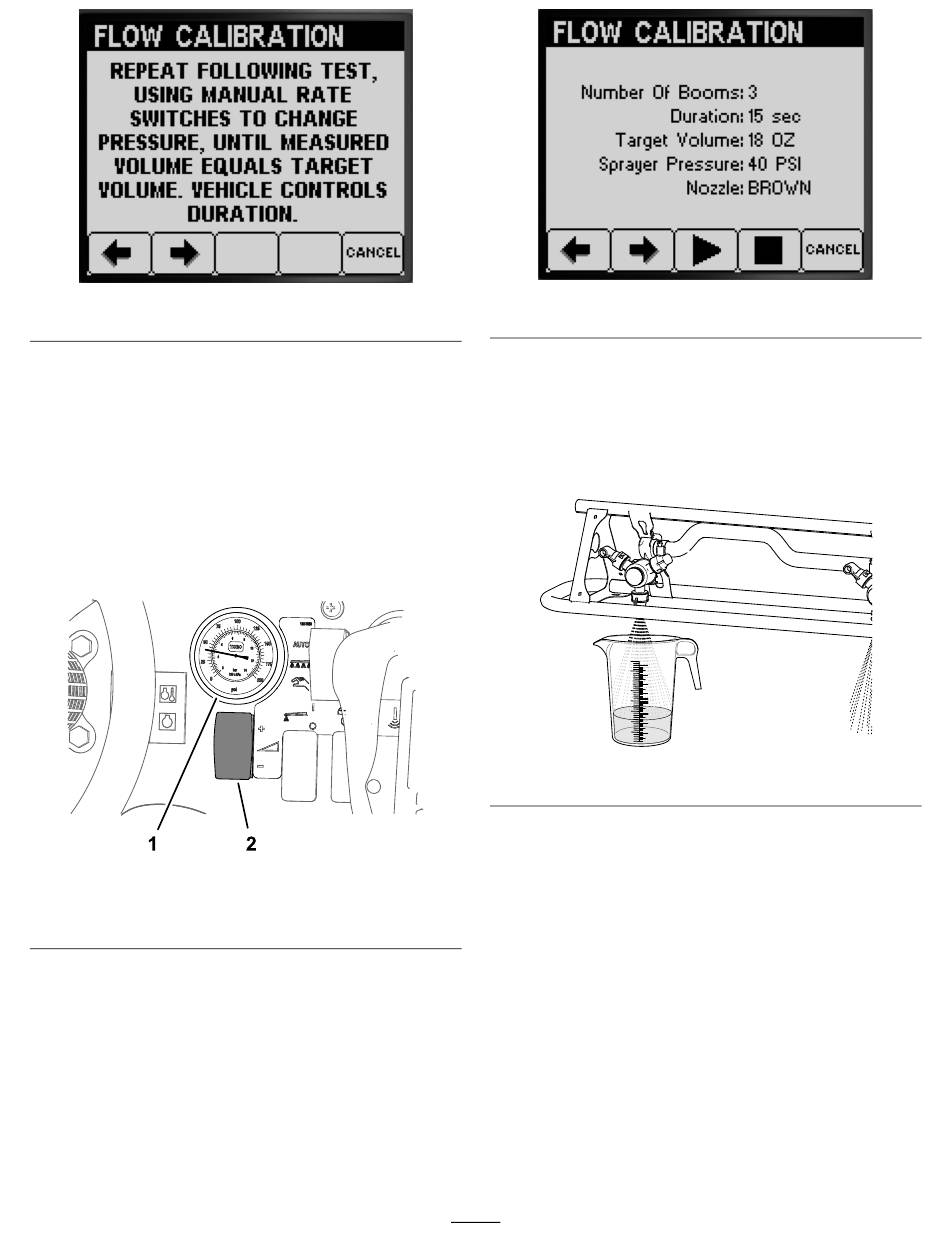

Durchführen des Fangtests für den
Sprühabschnitt
Hinweis:
Haben Sie den Fangbehälter mit Skala
griffbereit.
1. Stellen Sie den Hauptabschnittschalter in die
E -Stellung (Bild
IN
2. Stellen Sie den Druck des Sprühsystems mit
dem Dosierungsschalter auf ungefähr 2,76 bar
(40 psi) ein, siehe
1. Druckmanometer
(Sprühsystem)
3. Stellen Sie den Hauptabschnittschalter in die
A -Stellung (Bild
US
4. Bestätigen Sie auf dem Bildschirm „Catch Test
Playback" die Anzahl der Ausleger sowie die
Düsenfarbe und drücken Sie die Taste 3, um
den Fangtest zu starten
Hinweis:
Sie haben 14 Sekunden für den
Fangtestzeitraum, um zum Heck der Maschine
zu gehen und den Fangbehälter mit Skala unter
eine Sprühdüse zu stellen.
Bild 48
47).
Bild 49.
Bild 49
2. Dosierungsschalter
47).
(Bild 50).
g192945
Hinweis:
das Abschnittventil, die Sprühdüsen sprühen
für den Fangtestzeitraum und das Sprühsystem
stellt automatisch das Abschnittventil ab.
5. Fangen Sie das Wasser von den Sprühdüsen
auf, bis der Sprühfluss abgestellt wird
6. Stellen Sie den Behälter mit der Skala auf
eine ebene Fläche und notieren Sie das
g192699
Flüssigkeitsvolumen
Wichtig:
ablesen, sollte der Behälter auf einer ebenen
Fläche stehen.
Wichtig:
ablesen, lesen Sie das Flüssigkeitsvolumen
im Behälter mit Skala am untersten Punkt
der Flüssigkeitsoberflächenkurve ab.
Wichtig:
Flüssigkeitsvolumen im Behälter mit Skala
wirken sich stark auf die Genauigkeit der
Sprühfahrzeugkalibrierung aus.
21
Bild 50
Das Sprühsystem öffnet automatisch
Bild 51
(Bild 52).
Wenn Sie den Behälter mit Skala
Wenn Sie den Behälter mit Skala
Kleine Fehler beim Ablesen des
g192976
(Bild 51).
g193177
