3.2.

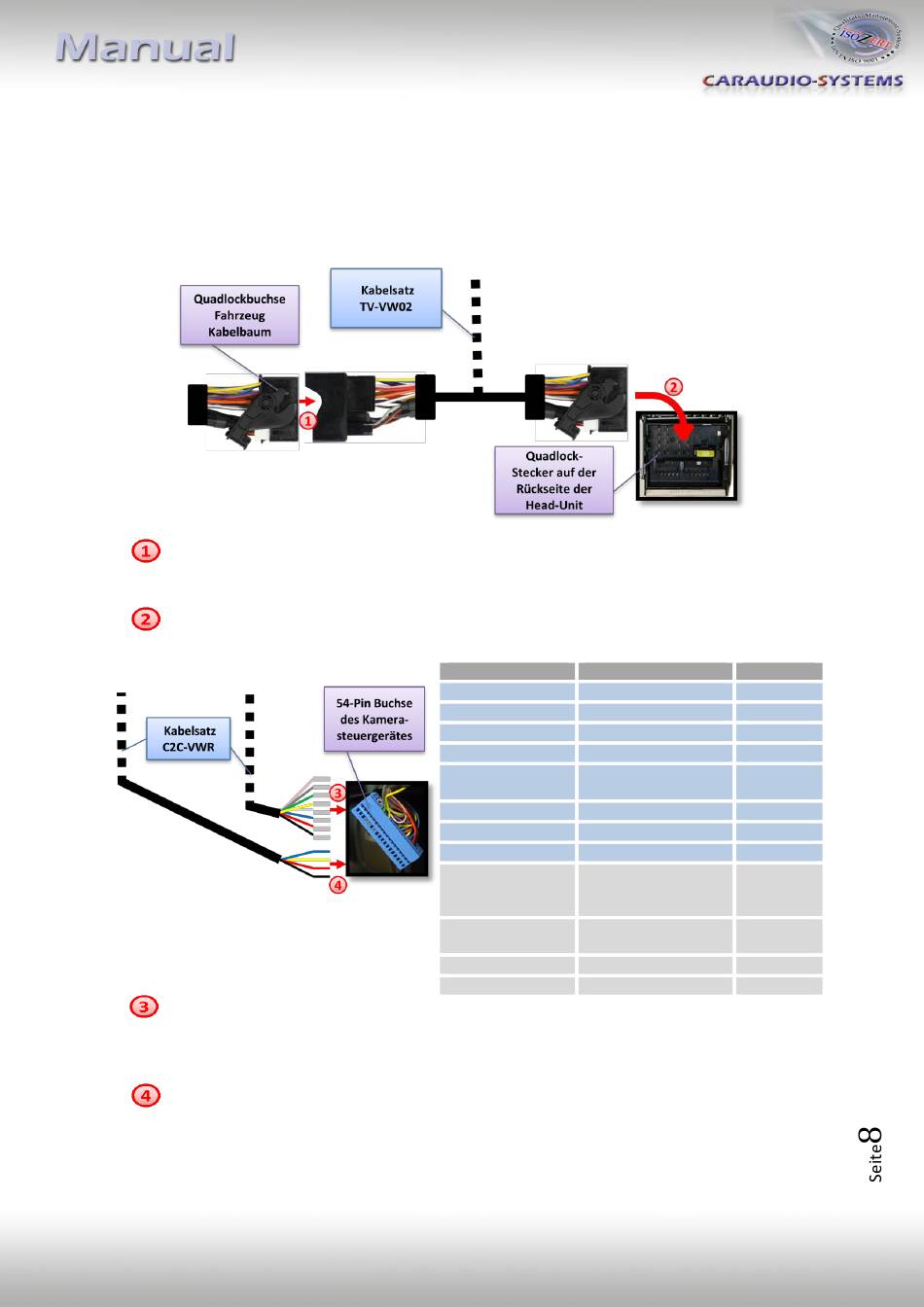

Verbindungen zur Head-Unit und zum Kamerasteuergerät
Die Head-Unit aus dem Armaturenbrett ausbauen und das Kamerasteuergerät lokalisieren,
welches abhängig vom Fahrzeug entweder unter dem Beifahrersitz, unter der Mittelkonsole
oder oberhalb des Radkastens hinten rechts oder links verbaut ist (z.B. T5 unter dem
Beifahrersitz, Tiguan Radkasten hinten rechts, Alhambra hinten links).
Die Quadlockbuchse auf der Rückseite der Head-Unit abstecken und mit dem
Quadlock-Stecker des Kabelsatzes TV-VW02 verbinden.
Die Quadlockbuchse des TV-VW02 mit dem Quadlock-Stecker der Head-Unit
verbinden.
Die 8 MQS-Kontakte des Kabelsatzes C2C-VWR an die 54-Pin Buchse des Fahrzeug
Kabelbaums, der an dem Kamerasteuergerät liegt, anstecken. Dem blauen Teil der
oben abgebildeten Pinbelegungstabelle folgen.
Das lose gelbe und das lose blaue des C2C-VWR zusätzlich zu den entsprechenden
Kabeln des 54-Pin Steckers des Fahrzeug Kabelbaums anschließen. Dem grauen Teil
der oben abgebildeten Pinbelegungstabelle folgen.
Das lose rote und das lose schwarze Kabel nicht an den Kabeln des 54-Pin Steckers
anschließen, sondern an eine separate Stromversorgung!
Version 31.05.2013
Signal
●
RGB Signal - rot
rot
●
RGB Signal - grün
grün
●
RGB Signal - blau
blau
●
RGB-Signal - Sync
weiß oder
●
RGB-Signal - Schirm
grau oder
● schwarz (ø 0,25)
●
Audio-Signal - rechts
rosa oder
●
Audio-Signal - links
gelb
● schwarz (ø 0,5)
Audio-Signal - Masse
●
+12V dauerhaft
rot (ohne Kontakt)
● schwarz (ohne
Masse
Kontakt)
●
CAN-High
gelb (ohne Kontakt)
●
CAN-Low
blau (ohne Kontakt)
Farbe
54-Pin
Pin 17
Pin 15
Pin 13
●
orange
Pin 11
Pin 9
●
lila
Pin 5
Pin 7
Pin 4
+12V
Dauerplus
(separat!)
Masse
(separat!)
Pin 40
Pin 39
DVB-MFDx-R1
