Zum Zusammenbau benötigen Sie kein Werkzeug. Vier AA-Batterien befinden Sich im Liefer-
umfang. Bevor Sie das Gerät zusammenbauen, überprüfen Sie ob alle Teile mitgeliefert wurden:
• S-fömiger Stiel mit Bedienfeldgehäuse
• Oberes Stielstück
• Unteres Stielstück
• 1 Flügelschraube
• 2 Unterlegscheiben
• 1 Gewindebolzen
• Suchspule mit Kabel

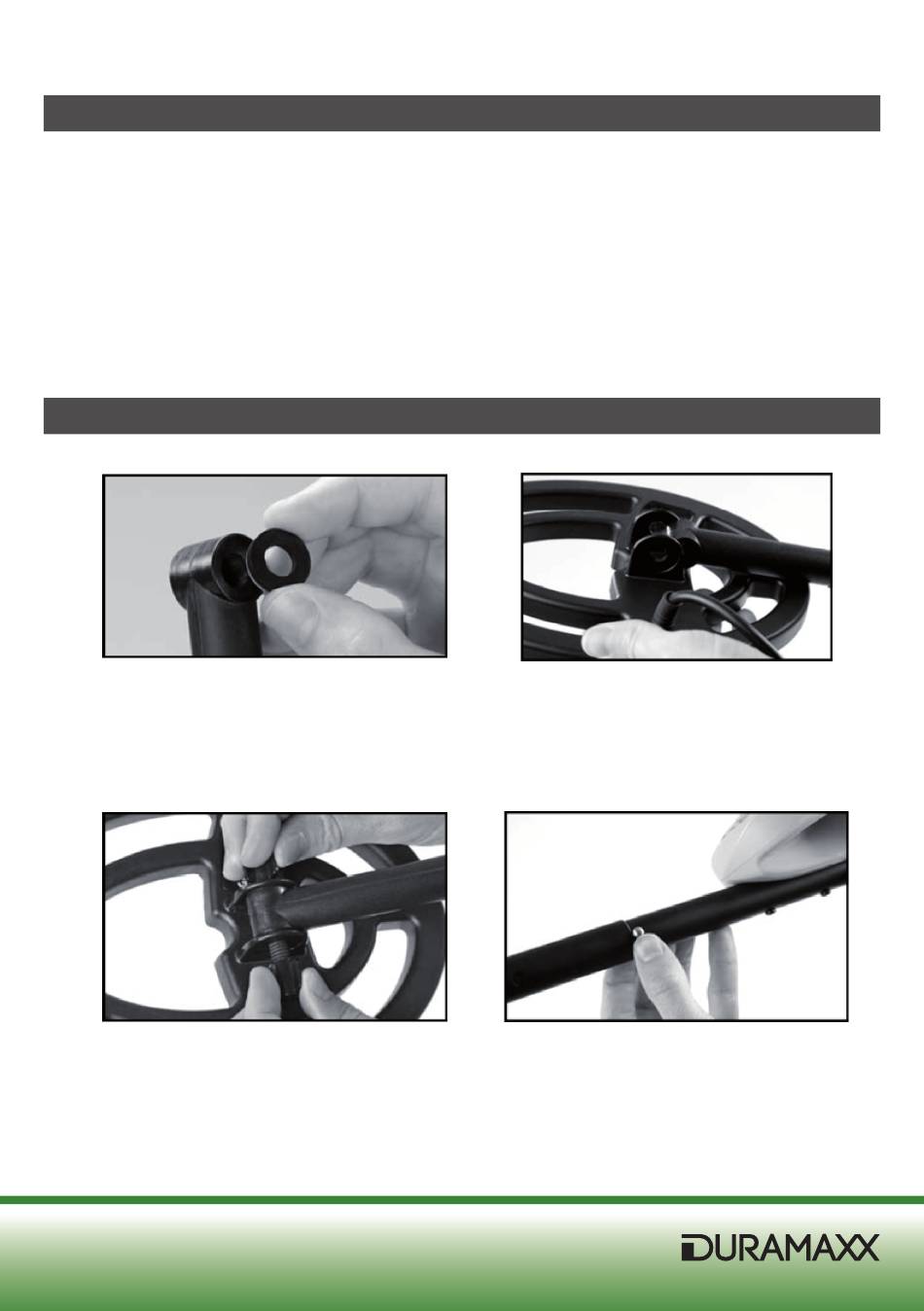

1. Richten Sie das Loch in den Unterlegschei-
be am Loch des unteren Stiels aus und
drücken Sie die Unterlegscheiben hinein.
Wiederholen Sie das mit der anderen Un-
terlegscheibe auf der anderen Seite.
3. Schieben Sie den Gewindebolzen durch
das Loch in Spule und Stiel. Ziehen Sie
den Bolzen mit der Flügelschraube fest.

Lieferumfang

Zusammenbau

2. Schieben Sie sie Suchspule auf den un-
teren Stiel.
4. Drücken Sie die Federklemme herunter
und schieben Sie das Bedienfeldgehäu-
se auf den oberen Stiel.
