Anwendung, Merkmale
Anwendung
Allgemeine Merkmale
Spezifische Merkmale
CC1N7138de
11.09.2008

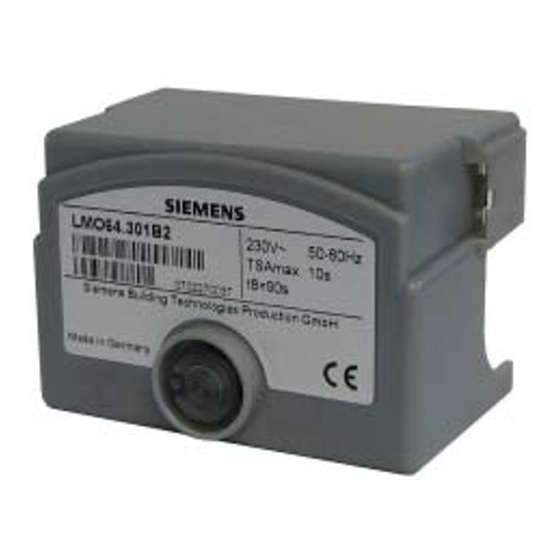

Ölfeuerungsautomaten
Mikrocontrollergesteuerte Ölfeuerungsautomaten zur Inbetriebsetzung, Überwa-
chung und Steuerung von Ölgebläsebrennern in intermittierender Betriebsweise.
Maximaler Öldurchsatz kleiner 30 kg / h.
LMO64... und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die
LMO64... in oder an ihren Produkten einsetzen.
Die LMO64... übernehmen die Inbetriebsetzung und Überwachung von einstufigen
Ölgebläsebrennern im intermittierenden Betrieb. Die Flammenüberwachung erfolgt bei
gelb brennender Flamme mit Photowiderstandsfühler QRB..., bei blau brennender
Flamme mit Blauflammenfühler QRC...
Ölbrenner mit Gebläse nach EN 267
-
Feuerungsautomaten für Ölzerstäubungsbrenner in Monoblockausführung nach
-
DIN EN 230:2005-10
Unterspannungserkennung
-
Elektrische Fernentriegelung
-
Überbrückungskontakt für Ölvorwärmer
-
Zeitüberwachung für Ölvorwärmer
-
Exakte und reproduzierbare Programmzeiten durch digitale Signalverarbeitung
-
Kontrollierte Intermittierung nach 24 h ununterbrochenem Betrieb
-
Repetitionsbegrenzung
-
Mehrfarbige Anzeige von Störungs- und Betriebsmeldungen
-
Nachlüftfunktion zur Ausblasung des Feuerraums nach Brennerbetrieb
-
7
LMO64...
Building Technologies
HVAC Products
138

Werbung

loading

Inhaltszusammenfassung für Siemens LMO64.300C2

  • Seite 1 Ölfeuerungsautomaten LMO64... Mikrocontrollergesteuerte Ölfeuerungsautomaten zur Inbetriebsetzung, Überwa- chung und Steuerung von Ölgebläsebrennern in intermittierender Betriebsweise. Maximaler Öldurchsatz kleiner 30 kg / h. LMO64... und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die LMO64... in oder an ihren Produkten einsetzen. Anwendung, Merkmale Die LMO64...
  • Seite 2 Warnhinweise Folgende Warnhinweise müssen beachtet werden, um Personen-, Sach- und Umweltschäden zu vermeiden! Nicht zulässig sind: Öffnen des Geräts, Eingriffe oder Veränderungen! • Alle Tätigkeiten (Montage, Installation, Service usw.) müssen durch dafür qualifi- zierte Fachkräfte erfolgen • Schalten Sie vor sämtlichen Arbeiten im Anschlussbereich die Spannungsversor- gung der Anlage allpolig ab.
  • Seite 3 Inbetriebnahmehinweise Führen Sie bei der Erstinbetriebnahme bzw. Wartung folgende Sicherheitsüberprüfun- gen durch: Durchzuführende Sicherheitsüberprüfung Erwartete Reaktion Brennerstart mit abgedunkeltem Störabschaltung Ende «TSA» Flammenfühler Brennerstart mit fremdbelichtetem Störabschaltung nach spätestens Flammenfühler 40 s Brennerbetrieb mit Simulation Flammenab- Repetition gefolgt von Störab- riss, hierzu den Flammenfühler in Betrieb schaltung Ende «TSA»...
  • Seite 4 / t1´ max. min. max. min. max. min. max. Normalausführungen • • LMO64.300C2 AC 230 V <30 kg/h 2,5 s 15 / 16 s 10 s 15 s 10 s 20 s • • LMO64.301C2 AC 230 V <30 kg/h...
  • Seite 5 Bestellangaben Ölfeuerungsautomat, ohne Stecksockel, graue Ausführung siehe «Typenübersicht» Kleinwächteranschlusstechnik siehe Datenblatt N7201 Stecksockel AGK11.6 (graue Ausführung) Kabelhalter AGK65, AGK66, AGK67... Zugentlastungselemente für AGK67... Flammenfühler Photowiderstandsfühler QRB1... siehe Datenblatt N7714 Blauflammenfühler QRC1... siehe Datenblatt N7716 Interface OCI400… siehe Datenblatt N7614 Interface zwischen Feuerungsautomat und PC Ermöglicht mittels ACS400 / ACS410 Software die Ansicht und Aufzeichnung von Ein- stellparametern vor Ort PC-Software ACS400...
  • Seite 6 Technische Daten Allgemeine Gerätedaten Netzspannung AC 230 V +10 % / -15 % Netzfrequenz 50...60 Hz ±6 % Externe Vorsicherung (Si) 6,3 A, träge Eigenverbrauch 12 VA Zulässige Einbaulage Beliebig Gewicht Ca. 200 g Schutzklasse I (Feuerungsautomat mit Stecksockel) Schutzart IP40, durch Einbau sicherstellen Zul.
  • Seite 7 Technische Daten (Fortsetzung) Flammenüberwachung Erforderlicher Fühlerstrom Zulässiger Fühlerstrom Möglicher Fühlerstrom mit QRB... und QRC... (mit Flamme) (ohne Flamme) (mit Flamme, typisch) QRB... ¹) min. 45 µA max. 5,5 µA max. 100 µA QRC... ¹) min. 70 µA max. 5,5 µA max.
  • Seite 8 Funktion • Voraussetzung für Automat ist entriegelt • Inbetriebsetzung Entriegelungstaster «EK1» oder «EK2» nicht betätigt • Kontakte in den Phasenzuleitungen geschlossen, Wärmeanforderung • Keine Unterspannung • Flammenfühler abgedunkelt, kein Fremdlicht • Unterspannung Sicherheitsabschaltung aus Betriebsstellung bei Netzspannungsabsenkung niedri- ger als AC 165 V (AC 230 V Ausführung) •...
  • Seite 9 Bedienung, Anzeige, Diagnose Bedienung Der Entriegelungstaster «EK» ist das zentrale Bedienelement für Ent- riegelung sowie Aktivierung / Deaktivierung der Diagnose. Die mehrfarbige Signalleuchte «LED» ist das zentrale Anzeigeelement gelb für visuelle Diagnose sowie Interfacediagnose. grün Beide Elemente «EK» und «LED» im Entriegelungstaster sind unter der Klarsichthaube des Entriegelungstasters untergebracht.
  • Seite 10 Bedienung, Anzeige, Diagnose (Fortsetzung) Störursachendiagnose Nach Störabschaltung leuchtet die rote Störsignalleuchte «LED». In diesem Zustand kann durch Betätigen des Entriegelungstasters >3 s die visuelle Störursachendiagnose gemäß Störcodetabelle aktiviert werden. Durch nochmalige Betätigung des Entriege- lungstasters >3 s wird die Interfacediagnose aktiviert. Wurde versehentlich die Inter- facediagnose aktiviert, erkennbar am schwach roten Flackerlicht der Signalleuchte «LED», kann diese durch erneutes Betätigen des Entriegelungstasters von >3 s wieder ausgeschaltet werden.
  • Seite 11 Anschluss- und Innenschema Programmablauf A´ µC-Steuerung µC1 µC2 t1´ nur bei LMO64.302...: Wiederzündung 7138d01/0402 7138a01/0801 Legende Alarmeinrichtung Freigabekontakt des Ölvorwärmers BV... Brennstoffventil Ölvorwärmer Entriegelungstaster Photowiderstandsfühler Fernentriegelungstaster Blauflammenfühler Flammensignal bl = blau, br = braun, sw = schwarz Flammensignalverstärker Temperatur- bzw. Druckregler K...
  • Seite 12 Maßbilder Maße in mm LMO64... Stecksockel AGK11... / AGK13... 41,6 ©2008 Siemens Building Technologies HVAC Products GmbH Änderungen vorbehalten! 12/12 Building Technologies CC1N7138de HVAC Products 11.09.2008...
