Anwendung, Merkmale
Anwendung
Allgemeine Merkmale
CC1N7145de
20.07.2004

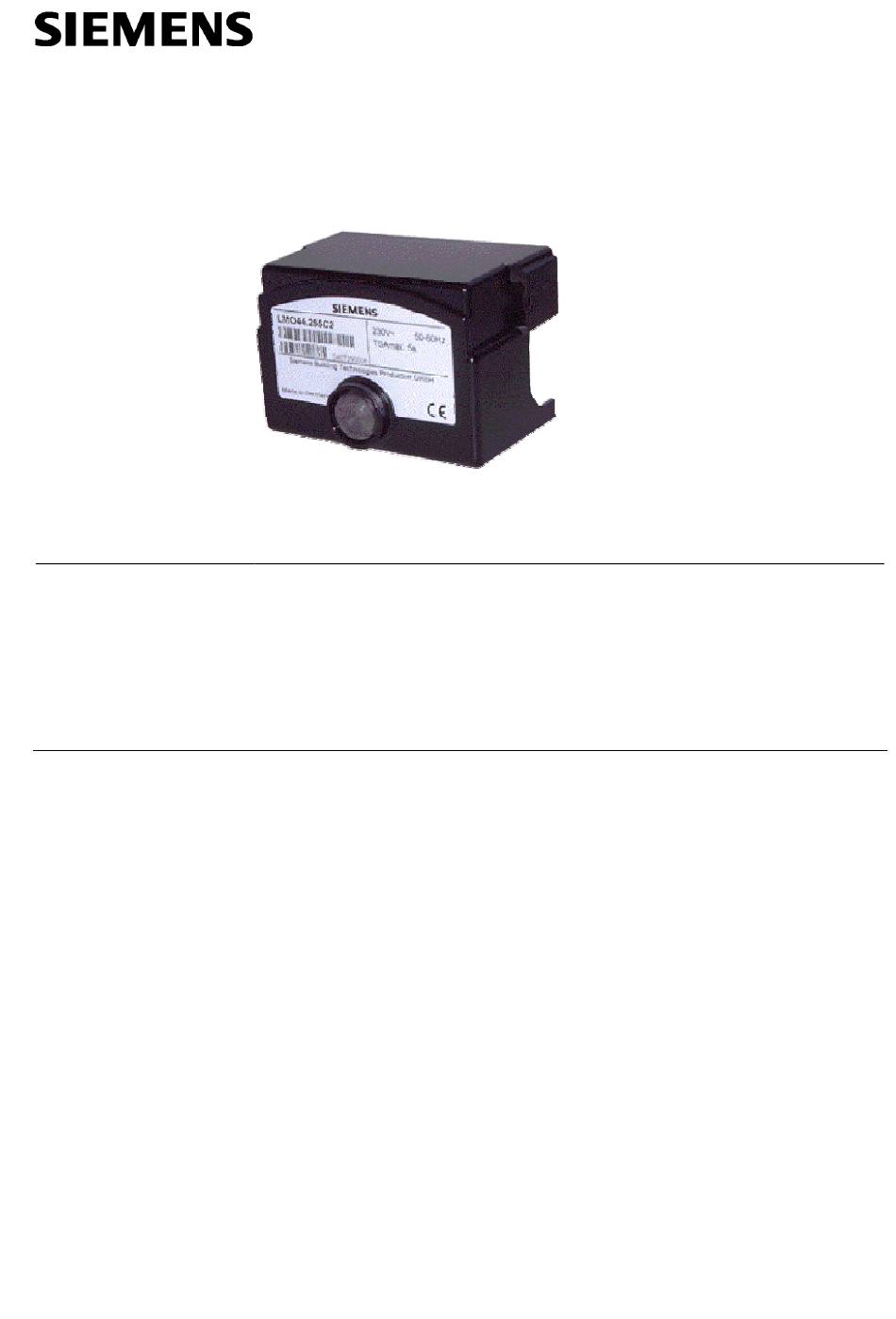

Ölfeuerungsautomat
Mikrocontrollergesteuerter Ölfeuerungsautomat zur Inbetriebsetzung, Überwa-
chung und Steuerung von Ölgebläsebrennern in intermittierender Betriebsweise.
Öldurchsatz größer 30 kg / h.
LMO44.255C2 und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die
LMO44.255C2 in oder an ihren Produkten einsetzen.
Der LMO44.255C2 übernimmt die Inbetriebsetzung und Überwachung von ein- oder 2-
stufigen Ölgebläsebrennern im intermittierendem Betrieb. Die Flammenüberwachung
erfolgt bei gelbbrennender Flamme mit Photowiderstandsfühler QRB..., bei blaubren-
nender Flamme mit Blauflammenfühler QRC....
LMO44.255C2 ist baugleich mit LOA... bezüglich Gehäuseabmessung, Anschlusstech-
nik sowie Flammenfühler.
Ölbrenner mit Gebläse nach EN 267
-
Feuerungsautomat für Ölzerstäubungsbrenner in Monoblockausführung nach EN 230
-
Für ortsfeste Warmlufterzeuger geeignet
-
Unterspannungserkennung
-
Elektrische Fernentriegelung
-
Überbrückungskontakt für Ölvorwärmer
-
Zeitüberwachung für Ölvorwärmer
-
Exakte und reproduzierbare Programmzeiten durch digitale Signalverarbeitung
-
Kontrollierte Intermittierung nach 24 h ununterbrochenem Betrieb
-
Repetitionsbegrenzung
-
Mehrfarbige Anzeige von Störungs- und Betriebsmeldungen
-
LMO44.255C2
Siemens Building Technologies
HVAC Products
7
145
Werbung
Verwandte Anleitungen für Siemens LMO44.255C2
Inhaltszusammenfassung für Siemens LMO44.255C2
- Seite 1 LMO44.255C2 in oder an ihren Produkten einsetzen. Anwendung, Merkmale Anwendung Der LMO44.255C2 übernimmt die Inbetriebsetzung und Überwachung von ein- oder 2- stufigen Ölgebläsebrennern im intermittierendem Betrieb. Die Flammenüberwachung erfolgt bei gelbbrennender Flamme mit Photowiderstandsfühler QRB..., bei blaubren- nender Flamme mit Blauflammenfühler QRC..
- Seite 2 Daten» Die Steuerausgänge dürfen von außen keine Netzspannung erhalten. Bei einer Funk- tionsprüfung der vom Automaten gesteuerten Brennerkomponenten (Brennstoffventile o.ä.) darf der LMO44.255C2 grundsätzlich nicht angeschlossen sein Phasen- und Neutral- bzw. Mittelpunktleiter dürfen nicht vertauscht angeschlossen werden Elektrischer Anschluss der Flammenfühler Wichtig ist eine möglichst störungsfreie und verlustlose Signalübertragung:...
- Seite 3 Wartezeit Vorlüftzeit t1´ Durchlüftungszeit Vorzündzeit Nachzündzeit Intervallzeit zwischen Flammenmeldung und Freigabe «BV2» ¹) Überbrückungskontakt für Ölvorwärmer ²) LMO... ist zur Ablösung des LOA..., unter Beachtung des zugehörigen Datenblatts, Dokumentation und Spezifikation geeignet 3/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 4 - Mit Ein- / Ausschalter zur Simulation des Flammensignals - Mit Bohrungen zur Kontrolle der Klemmenspannungen des Feuerungsautomaten - Mit einem Buchsenpaar zur Fühlerwiderstandsmessung Entriegelungstasterverlängerung - Verlängerung 19 mm AGK20.19 - Verlängerung 43 mm AGK20.43 - Verlängerung 55 mm AGK20.55 4/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 5 - «grüne LED» leuchtet permanent QRB... < 45 µA > 45 µA QRC... < 45 µA > 45 µA Tabellenwerte gelten nur bei den Bedingungen: - Netzspannung AC 230 V - Umgebungstemperatur 23 °C 5/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 6 Entriegelung des Nach Störabschaltung ist eine sofortige Entriegelung möglich. Entriegelungstaster ca. 1 s Automaten (< 3 s) gedrückt halten. Eine Entriegelung des LMO44.255C2 ist nur möglich, wenn alle Kontakte in der Phasenzuleitung geschlossen sind und keine Unterspannung vorhanden ist. Repetitionsbegrenzung Bei Flammenausfall während des Betriebs kann max.
- Seite 7 Betrieb, Flamme in Ordnung .......... grün Betrieb, Flamme schlecht grün blinkend Fremdlicht bei Brennerstart grün-rot Unterspannung gelb-rot Störung, Alarm ......... Störcode-Ausgabe, siehe «Störcode- rot blinkend tabelle» Interface-Diagnose rotes Flackerlicht Legende ..permanent gelb grün 7/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 8 Während der Störursachendiagnose sind die Steuerausgänge spannungslos der Brenner bleibt ausgeschaltet, Störungssignal «AL» an Klemme 10 gemäß Störcodetabelle. Verlassen der Störursachendiagnose und Wiedereinschalten des Brenners erfolgt durch Entriegelung. Entriegelungstaster ca. 1 s (< 3 s) drücken. 8/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 9 Beginn der Inbetriebsetzung bei Brennern mit «OH» Beginn der Inbetriebsetzung bei Brennern ohne «OH» Zeitpunkt der Flammenbildung Betriebsstellung Regelabschaltung durch «R» Steuersignale Erforderliche Eingangssignale Zulässige Eingangssignale µC1 Mikrocontroller 1 µC2 Mikrocontroller 2 9/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
- Seite 10 Maßbilder Maße in mm LMO44.255C2 41,6 LMO44.255C2 mit Ent- riegelungstasterverlän- gerung AGK20... Bezeichnung Länge «L» in mm AGK20.20 AGK20.43 AGK20.55 ©2004 Siemens Building Technologies Production GmbH Änderungen vorbehalten! 10/10 Siemens Building Technologies CC1N7145de HVAC Products 20.07.2004...
