IWS 65/ 85
Schritt 2 /
3
Verbinden Sie das Lautsprecherkabel
polungsrichtig mit der steckbaren
Schraubklemme des IWS 85 und
stecken Sie die Schraubklemme in die
entspr. Buchse, welche sich auf der
Leiterplatte der
(Schallwand-Rückseite) befindet.
Schritt 3 /
3
Im letzten Schritt wird die Laut-
sprecherfront auf
rahmen aufgesetzt und mit den 6
beiliegenden Schrauben
markierten Stellen (siehe Abb 2)
verschraubt. Zuletzt
vorsichtig das Lautsprechergitter im
Randbereich auf.
Bitte nicht in der Gittermitte drücken
 Verbiegungsgefahr!
Frequenzweiche
den Montage-
an den
drückt man
Hochtöner ausrichten
Der IWS 85 besitzt einen zu allen Seiten
schwenkbaren Hochtöner. Eine außer-
mittige Ausrichtung sollte nur im Notfall
durchgeführt werden, da der Laut-
sprecher auf die neutrale Mittelstellung
hin entwickelt wurde und u.U. Kanten-
reflexionen entstehen können.

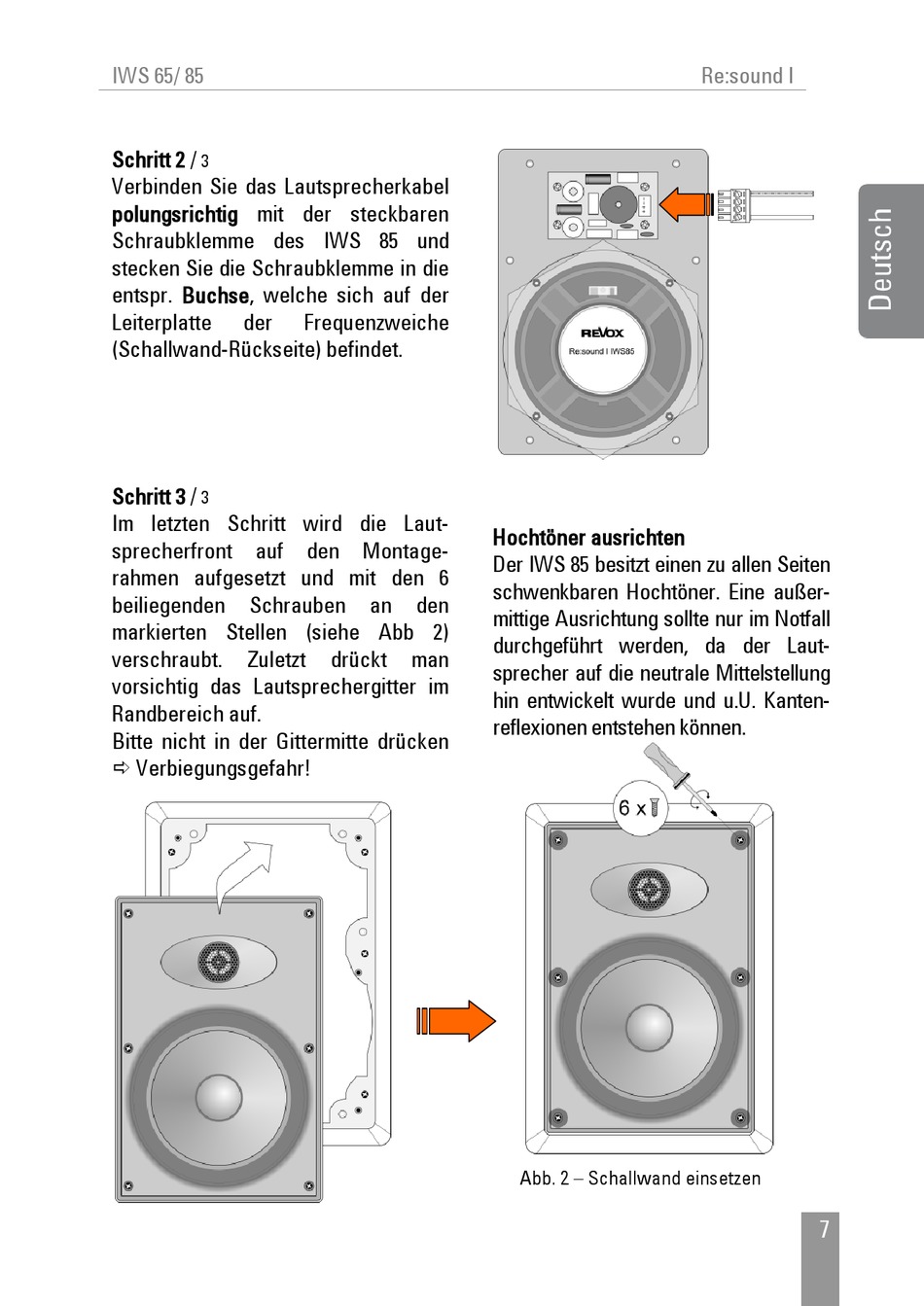

Abb. 2 – Schallwand einsetzen
