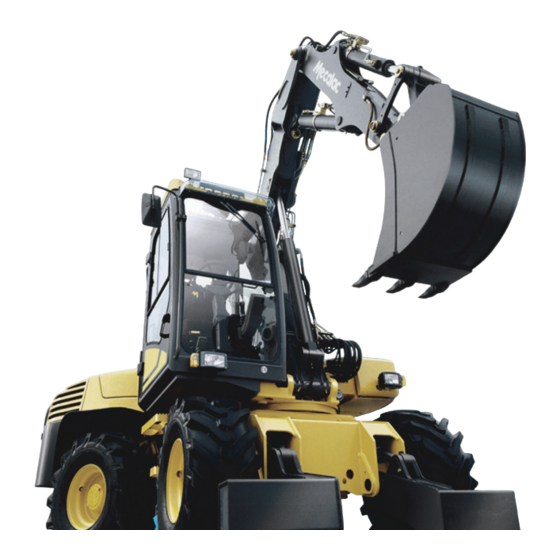

MECALAC 10 MXT Reparaturhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

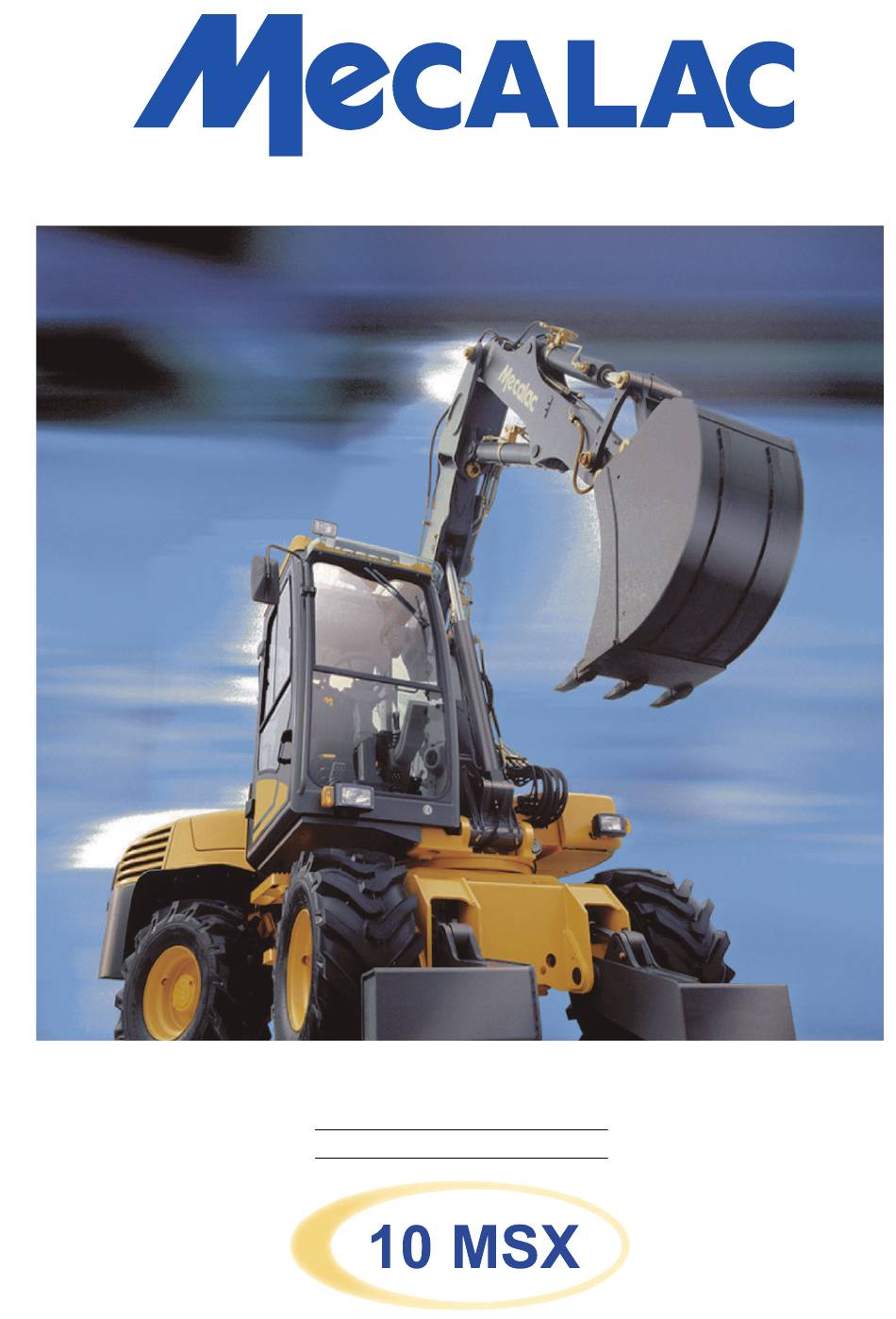

REPARATURHANDBUCH
HERSTELLER : "MECALAC SAS"

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MECALAC 10 MXT

Inhaltszusammenfassung für MECALAC 10 MXT

  • Seite 1 REPARATURHANDBUCH HERSTELLER : “MECALAC SAS”...

  • Seite 3: Inhaltsverzeichnis

    35499 10MSX Inhaltsverzeichnis Sicherheitsmaßnahmen ..........................3 Beschreibung der Maschine ........................4 Zentralgelenk ...........................4 Stabilisatoren ...........................4 Hinteres Fahrgestell ........................4 Getriebe ............................4 Aufbau .............................4 Kabine .............................4 Steuerungen ............................4 Sitz ..............................4 Ausrüstung ............................4 2.10 Werkzeugträger ..........................5 Technische Merkmale ..........................7 Wärmemotor ............................7 Fahrachsen ............................7 Fassungsvermögen .........................7 Elektrisches System ........................7 Hydraulik ............................8 Ausschlag - Kurven der Ausrüstung ....................10...
  • Seite 4 10MSX 35499 13. Stückliste der elektrischen Grundschaltung ..................47 14. Vorgehensweise für das Einstellen.......................49 14.1 Vorgehensweise für das Einstellen des Verbrennungsmotors ............49 14.2 Vorgehensweise für die Hydraulikeinstellung an der Übertragung ..........51 14.3 Vorgehensweise für das Einstellen der Richtung ................58 14.4 Vorgehensweise für das hydraulische Einstellen der Ausstattung ..........59 15.

  • Seite 5: Sicherheitsmaßnahmen

    35499 10MSX 1. Sicherheitsmaßnahmen In diesem Handbuch wird das Symbol immer dann verwen- det, wenn auf bestimmte Punkte aufmerksam gemacht werden soll, die besondere Vorsichtsmaßnahmen erfordern, um Unfälle und Verletzungen zu vermeiden. • Auf Baustellen herrscht reger Betrieb, und aufgrund des oft nassen und schlammigen Bodens sind andere Arbeiter nicht immer in der Lage, Maschinen auszuweichen, die ohne die notwendige Vorsicht geführt werden.

  • Seite 6: Beschreibung Der Maschine

    10MSX 35499 2. Beschreibung der Maschine Der Bagger besteht aus einem vorderen Fahrgestell, einem hinteren Fahrgestell, einem Aufbau, einer Kabine und einer Ausrüstung mit vier Teilen. 2.1 Zentralgelenk Der Lenkungseinschlag und die Bodenhaftung der vier Reifen wird durch ein Zentralgelenk zwischen den beiden Fahrgestellen ermöglicht.

  • Seite 7: Werkzeugträger

    35499 10MSX 2.10 Werkzeugträger Am Ende des Arms befindet sich der Werkzeugträger, der einen zeitsparenden Austausch des Löffels oder des Werkzeugs von der Kabine aus ohne manuelle Intervention ermöglicht. Dasr Anschlußteil des Löffels bzw. Werkzeugs verfügt über eine mechanische und automatische Verriegelungsvorrichtung, nur die Entriegelung wird hydraulisch gesteuert.
  • Seite 8 10MSX 35499...

  • Seite 9: Technische Merkmale

    35499 10MSX 3. Technische Merkmale 3.1 Wärmemotor Typ : ..........................CUMMINS 4BT3.3 Diesel : ......................Vierzylinder-Reihenmotor Nettoleistung am Lenkrad (DIN 70020 / ECE-R2403) : ........57 kW bei 2000 U/min Max. Nettomoment am Lenkrad (DIN 70020 / ECE-R2403) : ......292 Nm bei 1600 U/min Hubraum : ..........................

  • Seite 10: Hydraulik

    10MSX 35499 3.5 Hydraulik Zwei autonome Kreisläufe : hydrostatisches Getriebe, Ausrüstungskreislauf. 3.5.1 Hydrostatisches Getriebe Geschlossener Umkehrkreislauf mit Bypass-Klappen zum Auskuppeln, wenn die Maschine abgeschleppt werden muß. Fahrwerkpumpe : ......................56 cm Fahrwerkmotor : ................Max. 80 cm / Min. 19,7 cm Pumpe und Motor mit Axialkolben : Mit variablem Hubraum, so daß...

  • Seite 11: Ausrüstungskreislauf

    35499 10MSX 3.5.2 Ausrüstungskreislauf Konstantpumpe : • Hubraum : ........................45 cm • Maximale Durchsatzleistung : ..................96 L/Min. Zusatzfunktionen mittels Elektroventilen : • Niederdruck : ........................ ~ 35 Bar - Gaspedal. - Schwingungsblockierung. - Sicherheitsvorrichtung Schwenkkonsole am Sitz. • Hochdruck : ....................... ~ 280 Bar - Stabilisatoren.

  • Seite 12: Ausschlag - Kurven Der Ausrüstung

    10MSX 35499 4. Ausschlag - Kurven der Ausrüstung 4.1 In der Tieflöffel - Position 6010...

  • Seite 13: In Der Position "Lader - Löffel

    35499 10MSX 4.2 In der Position “Lader - Löffel” 6000...

  • Seite 14: Tabelle Der Stabilitätslasten In Kg

    10MSX 35499 5. Tabelle der Stabilitätslasten in kg 5.1 Heben und Fördern in Längsposition mit Stabilisatoren Arbeitsbedingungen : Auf Rädern, Stabilisatoren vollständig ausgezogen. auf ebenem, kompaktem Boden. Verwendung der Ausrüstung ohne Versetzung. Vorderes und hinteres Fahrgestell aufeinande ausgerichtet. Ohne Werkzeug (Löffel, Lader, usw...) mit Förderplatte + Haken.

  • Seite 15: Heben Und Fördern In Längsposition Ohne Stabilisatoren

    35499 10MSX 5.2 Heben und Fördern in Längsposition ohne Stabilisatoren Arbeitsbedingungen : Auf Rädern ohne die Stabilisatoren. auf ebenem, kompaktem Boden. Verwendung der Ausrüstung ohne Versetzung. Vorderes und hinteres Fahrgestell aufeinander ausgerichtet. Ohne Werkzeug (Löffel, Lader, usw...) mit Förderplatte + Haken. Stabilitätslasten und hydraulische Grenzwerte gemäß...

  • Seite 16: Heben Und Fördern In Querposition Mit Stabilisatoren

    10MSX 35499 5.3 Heben und Fördern in Querposition mit Stabilisatoren Arbeitsbedingungen : Auf Rädern, Stabilisatoren vollständig ausgezogen. auf ebenem, kompaktem Boden. Verwendung der Ausrüstung ohre Versetzung. V. und h. Fahrgestell aufeinander ausgerichtet. Schwenksystem der Hinterachse blockiert. Ohne Werkzeug (Löffel, Lader, usw...) mit Förderplatte + Haken.

  • Seite 17: Heben Und Fördern In Querposition Ohne Stabilisatoren

    35499 10MSX 5.4 Heben und Fördern in Querposition ohne Stabilisatoren Arbeitsbedingungen : Auf Rädern ohne die Stabilisatoren. Auf ebenem, kompaktem Boden. Verwendung der Ausrüstung ohne Versetzung. V. und h. Fahrgestell aufeinander ausgerichtet. Schwenksystem der Hinterachse blockiert. Ohne Werkzeug (Löffel, Lader, usw...) mit Förderplatte + Haken.

  • Seite 18: Abschleppen Der Maschine

    10MSX 35499 6. Abschleppen der Maschine 6.1 Auskuppeln des hydrostatische Fahrwerks Bevor das hydrostatische Fahrwerk ausgekup- pelt wird, überprüfen, ob die Feststellbremse angezogen. Die Feststellbremse (2 Abb. 1) anziehen. Die Gegenmuttern (1 Abb. 2) der beiden Bypass-Ventile mit Hilfe eines Maulschlüssels aufschrauben.

  • Seite 19: Wenn Der Turm Schlecht Ausgerichtet Ist

    35499 10MSX 6.2 Wenn der Turm schlecht ausgerichtet ist Der Schwenkmotor ist mit einer negativen Bremse ausgestattet, die den Aufbau im Fall einer Hilfsdruckstörung blockiert, rote Kontrolleuchte (1 Abb. 4). Wenn die Maschine in diesem Fall abgeschleppt werden muß und der Aufbau nicht korrekt ausgerichtet ist, muß der Motor entblockt werden.

  • Seite 20: Transport Der Maschine

    10MSX 35499 7. Transport der Maschine 7.1 Verladung auf ein Anhängerfahrzeug Auffahrtsrampen mit einer maximalen Steigung von 30 % installieren, sofern das Anhängerfahrzeug nicht bereits darüber verfügt. Befestigungspunkte : (A-B-C Abb. 3). Das Fahrgestell blockieren (1 Abb. 1). Den Aufbau verriegeln (1 Abb. 2). Die Ausrüstung so positionieren, daß...

  • Seite 21: Anschlagen Und Heben Der Maschine

    Die Fahrgestelle mit Hilfe der Stangen (1 Abb. 1) blockieren, Den Aufbau verriegeln (1 Abb. 2). Hinweis : Falls erforderlich, das Gleichgewicht der Maschine durch Neigen des Abb. 4 Auslegerzylinders Abb. korrigieren. 20° MODE Easy Drive MECALAC 2 MECALAC 1 30 cm Abb. 5 Abb. 6...

  • Seite 22: Lokalisierung Der Hydraulischen Bauteile

    10MSX 35499 8. Lokalisierung der hydraulischen Bauteile 1 - Werkzeugträgerzylinder 6 - Auslegerzylinder 2 - Löffelzylinder 7 - Gaspedalzylinder 3 - Armzylinder 8 - Schwingungsblockierzylinder 4 - Versetzungszylinder 9 - Lenkzylinder 5 - Auslegerschnabelzylinder 10 - Zylinder des Stabilisators...
  • Seite 23 35499 10MSX 1 - Sequenzventil 5 - Elektroventil des Stabilisators 2 - Elektroventil für die Schwingungsblockierung 6 - Ausrüstungspumpe 3 - Fahrwerkmotor 7 - Fahrwerkpumpe 4 - Akkumulator Betriebsbremse...
  • Seite 24 10MSX 35499 VALVE REXROTH PRIORITE S150 VALVE REXROTH PRIORITE 1 - Verteiler SX14 7 - Kupplungsmagnetventil 2 - Hydraulischer Funktionsblock 8 - Hilfsdruck-Elektroventil 3 - Prioritätsventil 9 - Steuereinheit Ausleger/Auslegerschnabel 4 - Schwenkmotor 10 - Akkumulator Parkbremse 5 - CROSS-OVER Ventil 11 - Akkumulator Betriebsbremse 6 - Löffelumkehr-Elektroventil 12 - Bremsblock...
  • Seite 25 35499 10MSX 1 - Drehverbindung 5 - Lenkvorrichtung ORBITROL 2 - Linker Steuerhebel 6 - Gaspedal-Fußhebel 3 - Fußhebel Zusatzfunktionen 7 - Rechter Steuerhebel 4 - Brems- und Inchingfußhebel 8 - Steuerhebel der Parkbremse...

  • Seite 26: Hydraulikschema

    10MSX 35499 9. Hydraulikschema 9.1 Fahrwerk-Kreislauf A1 - Hydraulikbehälter A2 - Fahrwerkmotor A3 - Fahrwerkpumpe...

  • Seite 27: Kreisläufe Des Gaspedals, Der Hauptbremse Und Der Parkbremse

    35499 10MSX 9.2 Kreisläufe des Gaspedals, der Hauptbremse und der Parkbremse A1 - Hydraulikbehälter B6 - Drehverbindung A3 - Fahrwerkpumpe B7 - Hinterachse B1 - Steuerung Parkbremse B8 - Sequenzventil B2 - Fußpedal zur Steuerung der Bremse B9 - Akkumulator 0,35 L 15 Bar B3 - Gaspedal B10 - Gaspedal - Zylinder B4 - Zylinder der Parkbremse...

  • Seite 28: Kreisläufe Der Lenkung Und Des Schwenkwerks

    10MSX 35499 9.3 Kreisläufe der Lenkung und des Schwenkwerks A1 - Hydraulikbehälter C6 - Entblockungseinheit, Drehung Aufbau B6 - Drehverbindung C7 - CROSS-OVER - Block C1 - Verteiler SX14 C8 - Lenkzylinder C2 - Linker Steuerschalter C9 - Hilfsdruckblock C3 - Prioritätsventil C10 - Drain-Block C4 - Lenkvorrichtung ORBITROL C11 - Drain-Block...

  • Seite 29: Speise- Und Rücklaufkreis Des Aufbaus

    35499 10MSX 9.4 Speise- und Rücklaufkreis des Aufbaus B1 - Steuerung Parkbremse C10 - Drain-Block B2 - Fußpedal zur Steuerung der Bremse D1 - Rechter Steuerschalter B3 - Gaspedal D2 - Akkumulator 0,35 L 15 Bar B6 - Drehverbindung D3 - Akkumulator 0,7 L 13 Bar C1 - Verteiler SX14 D4 - Akkumulator 0,7 L 22 Bar C2 - Linker Steuerschalter...

  • Seite 30: Kreisläufe Der Ausrüstungspumpe, Stabilisatoren Und Schwingungssperre

    10MSX 35499 9.5 Kreisläufe der Ausrüstungspumpe, Stabilisatoren und Schwingungssperre A1 - Hydraulikbehälter E3 - Elektroventil Stabilisatoren A3 - Fahrwerkpumpe E4 - Rückschlagventil 6 Bar B6 - Drehverbindung E5 - Schwingungsblockierzylinder C1 - Verteiler SX14 E6 - Magnetv. Schwingungssperre C3 - Prioritätsventil E7 - Ausrüstungspumpe E1 - Zylinder des linken Stabilisators E8 - Ölkühler...

  • Seite 31: Kreisläufe Des Auslegers, Des Auslegerschnabels, Des Arms, Der Versetzung Und Der Zusatzfunktionen

    35499 10MSX 9.6 Kreisläufe des Auslegers, des Auslegerschnabels, des Arms, der Versetzung und der Zusatzfunktionen C1 - Verteiler SX14 - Armzylinder C2 - Linker Steuerschalter - Auslegerschnabelzylinder C9 - Hilfsdruckblock - Auslegerzylinder C10 - Drain-Block - Elektroventil Zylinderkopplung, “BAGGER”- D1 - Rechter Steuerschalter Funktion D5 - Funktionsblock - Auswahlmagnetventil Ausleger /...

  • Seite 32: Löffel-Kreislauf

    10MSX 35499 9.7 Löffel-Kreislauf C1 - Verteiler SX14 D1 - Rechter Steuerschalter G1 - Löffelzylinder G2 - Elektroventil Richtungsumkehr Löffel, “RADLADER” - Funktion...

  • Seite 33: Verteiler Mit 6 Schiebern

    35499 10MSX 9.8 Verteiler mit 6 Schiebern H1 - Steuerlement Arm H7 - Steuerelement Schwenkwerk H2 - Steuerlement Löffel H8 - Ausgangselement H3 - Steuerelement “Zusatzfunktionen” H9 - Druckbegrenzer (Tarierung 400 Bar) H4 - Steuerlement Auslegerschnabel H10 - Druckbegrenzer (Tarierung 420 Bar) H5 - Steuerlement Ausleger H11 - Druckbegrenzer (Tarierung 180 Bar) H6 - Eingangselement...

  • Seite 34: Kreislauf Werkzeugträger (Option)

    10MSX 35499 9.9 Kreislauf Werkzeugträger (Option) D5 - Funktionsblock - Werkzeugträgerzylinder - Drehbare Kupplung...

  • Seite 35: Montage Von 3 Sicherheitsventilen An Der Ausrüstung (Option)

    35499 10MSX 9.10 Montage von 3 Sicherheitsventilen an der Ausrüstung (Option) C1 - Verteiler SX14 - Auslegerzylinder C11 - Drain-Block - Ventil Auslegerzylinder - Armzylinder - Ventil Auslegerschnabelzylinder - Auslegerschnabelzylinder - Ventil Armzylinder...

  • Seite 36: Montage Von 4 Sicherheitsventilen An Der Ausrüstung (Option)

    10MSX 35499 9.11 Montage von 4 Sicherheitsventilen an der Ausrüstung (Option) C1 - Verteiler SX14 G1 - Löffelzylinder C11 - Drain-Block - Ventil Auslegerzylinder - Armzylinder - Ventil Auslegerschnabelzylinder - Auslegerschnabelzylinder - Ventil Armzylinder - Auslegerzylinder K1 - Ventil Löffelzylinder...

  • Seite 37: Hydraulisches Zusatzteil Zur Montage Der Hammer-Rücklaufleitung An Der Ausrüstung (Option)

    35499 10MSX 9.12 Hydraulisches Zusatzteil zur Montage der Hammer-Rücklaufleitung an der Ausrüstung (Option) C1 - Verteiler SX14 - Rückflußschlauch Hammer...
  • Seite 38 10MSX 35499...

  • Seite 39: Stückliste Des Hydraulischen Grundschemas

    35499 10MSX 10. Stückliste des hydraulischen Grundschemas 6994001 1 - Schwenkelement 2 - Steuerelemente Zusatzfunktionen 3 - Armzylinder 4 - Löffelzylinder 5 - Auslegerschnabelzylinder 6 - Auslegerzylinder 7 - CROSS-OVER-Block 8 - Bremsblock 9 - Versetzungszylinder 10 - Werkzeugträgerzylinder 11 - Linker Steuerhebel 12 - Rechter Steuerhebel 13 - Steuereinheit Ausleger / Auslegerschnabel 14 - Steuerhebel der Parkbremse...
  • Seite 40 10MSX 35499 MODE MODE MECALAC 2 MECALAC 1 Km/H N/MIN...

  • Seite 41: Lage Der Kabelsätze

    35499 10MSX 11. Lage der Kabelsätze 1 - Anschluß linker hinterer Scheinwerfer 2 - Anschluß rechter hinterer Scheinwerfer 3 - Kabelsatz hinteres Fahrgestell 4 - Kabelsatz Kollektor 5 - Kabelsatz Relaisplatte 6 - Anschluß Kabine 7 - Kabelsatz Elektroventile 8 - Anschluß linker vorderer Scheinwerfer 9 - Kabelsatz Kontrollfeld 10 - Kabelsatz Auswahl 11 - Kabelsatz Instrumentenbrett...
  • Seite 42 10MSX 35499 VALVY RYXROTH PRIORITY...

  • Seite 43: Lokalisierung Der Elektrischen Bauteile

    12.1 Lokalisierung der Elektroventile Bezeichnung Elektroventil hydraulische Blockierung (Hilfsdruckblock) Elektroventil Richtungsumkehr Löffel Elektroventil Zylinderkopplung Elektroventil “MECALAC 2” (Steuereinheit) Elektroventil Ausleger / Auslegerschnabel (Steuereinheit) Elektroventil Ausleger / Auslegerschnabel (Steuereinheit) Elektroventil Entriegelung Werkzeug (hydraulischer Funktionsblock) Elektroventil linke Versetzung (hydraulischer Funktionsblock) Elektroventil Load Sensing (hydraulischer Funktionsblock)
  • Seite 44 10MSX 35499...
  • Seite 45 35499 10MSX Bezeichnung Elektroventil Anheben des linken Stabilisators Elektroventil Absenken des linken Stabilisators Elektroventil Anheben des rechten Stabilisators Elektroventil Absenken des rechten Stabilisators Elektroventil langsamer Gang Elektroventil Rückwärtsgang Elektroventil Vorwärtsgang Elektroventil Fahrtrichtungsumkehr Elektroventil Schwingungsblockierung...
  • Seite 46 10MSX 35499 K11 K13 X100...

  • Seite 47: Relais - Und Sicherungsgehäuse (Unter Dem Sitz In Der Kabine)

    35499 10MSX 12.2 Relais - und Sicherungsgehäuse (unter dem Sitz in der Kabine) FU1 - Sicherungsblock Sicherung 7,5A : Scheibenwischer hinten Sicherung 7,5A : Vorwärts - (F) und Rückwärtsgang (R), niedriger Gang (L) Sicherung 7,5A : Rundumkennleuchte Sicherung 7,5A : Blockierung Bremse und akustische Hupe Sicherung 7,5A : Warnblinkanlage Sicherung 7,5A...

  • Seite 48: Elektrisches Gehäuse (Am Hinteren Fahrgestell)

    10MSX 35499 12.3 Elektrisches Gehäuse (am hinteren Fahrgestell) F34 - Sicherung 30A : Motorabschaltung und Anlaßschütz F35 - Sicherung 15A : Rückfahrleuchten, Rückfahrhupe und Fahrtrichtungsumkehr F36 - Sicherung 3A : Fahrtrichtungsanzeiger hinten links F37 - Sicherung 3A : Fahrtrichtungsanzeiger hinten rechts F38 - Sicherung 3A : Standlicht hinten rechts...

  • Seite 49: Stückliste Der Elektrischen Grundschaltung

    35499 10MSX 13. Stückliste der elektrischen Grundschaltung Plan 6994002 - Druckschalter Lastüberschreitung F24 - Sicherung 25A : Beleuchtung - Druckschalter Lastüberschreitung F27 - Sicherung 5A : Standlicht, - Druckschalter Bremsleuchten Begrenzungsleuchten und - Druckschalter Parkbremse Kennzeichenbeleuchtung - Näherungsschalter F30 - Sicherung 3A : Nicht belegt - Druckschalter Motoröldruck F31 - Sicherung 7,5A : Akustische Hupe - Druckschalter Hilfsöldruck...
  • Seite 50 - Relais Sicherheitsvor. im “Radlader-Modus” Löffels - Relais Vorwärts- (F) und Rückwärtsgang - Elektroventil Zylinderkopplung (R) im “Radlader-Modus” - Elektroventil MECALAC 2 K10 - Relais Niedriger Gang (L) und höheren - Elektroventil Ausleger/Auslegerschnabel Gang (H) im “Radlader-Modus” - Elektroventil Ausleger/Auslegerschnabel K11 - Relais 4.

  • Seite 51: Vorgehensweise Für Das Einstellen

    35499 10MSX 14. Vorgehensweise für das Einstellen 14.1 Vorgehensweise für das Einstellen des Verbrennungsmotors 14.1.1 Einstellen der maximalen Drehzahl 13-er Flachschlüssel 4-er Innensechskantschlüssel Optoelektronischer Fühler 1- Die Gegenmutter lockern und die Anschlagschraube (1 Abb. 1) drehen. Abb. 1 Einspritzpumpe Hinweis : Verhältnis zwischen Kurbelwellenscheibe (2 Abb.

  • Seite 52: Einstellen Auf Die Mindestdrehzahl (Leerlauf)

    10MSX 35499 14.1.2 Einstellen auf die Mindestdrehzahl (Leerlauf) 10-er Flachschlüssel 8-er Flachschlüssel Optoelektronischer Fühler 1- Die Gegenmutter lockern und die Anschlagschraube (1 Abb. 1) drehen. Abb. 1 Einspritzpumpe Hinweis : Verhältnis zwischen der Kurbel- wellenscheibe (2 Abb. 2) und der Gebläsescheibe (1 Abb.

  • Seite 53: Vorgehensweise Für Die Hydraulikeinstellung An Der Übertragung

    35499 10MSX 14.2 Vorgehensweise für die Hydraulikeinstellung an der Übertragung Vor den Prüfungen das Hydrauliköl im Behälter auf 50 bis 60 °C erwärmen. 14.2.1 Prüfen des Aufladedrucks bei max. Drehzahl Druckmesser 0 bis 60 Bar 1- Die Maschine Boden aufstellen, Gangschalthebel auf Leerlauf, Motor bei maximaler Drehzahl.
  • Seite 54 10MSX 35499 14.2.2 Beginn des Startens 13-er Flachschlüssel 4-er Innensechskantschlüssel Optoelektronischer Fühler Druckmesser 0 bis 600 Bar 1- Die Maschine auf flachen, ebenen Boden stellen, Vorwärts-Schnellgang eingelegt. 2- Den Motor allmählich beschleunigen, bis die Maschine startet. 3- Die Drehzahl U/Min. ablesen, indem optoelektronische Fühler auf die Scheibe des...
  • Seite 55 35499 10MSX 14.2.3 Einstellen des Hochdrucks im Vorwärtsgang (D.R.) 13-er Flachschlüssel 14-er Flachschlüssel 17-er Flachschlüssel 4-er Innensechskantschlüssel Druckmesser 0 bis 600 Bar 1- Die Maschine im Anschlag an eine Wand stellen oder den Inching-Schlauch abstecken und verschließen, um die Fußbremse zu verwenden. Der Vorwärts-Schnellgang ist eingelegt, der Motor dreht mit maximaler Drehzahl.
  • Seite 56 10MSX 35499 14.2.4 Einstellen des Wärmestauchens des Verbrennungsmotors 17-er Flachschlüssel 6-er Innensechskantschlüssel Optoelektronischer Fühler Druckmesser 0 bis 600 Bar 1- Die Maschine im Anschlag an eine Wand stellen. Den Inching-Schlauch abstecken und verschließen, um die Fußbremse zu verwenden. Der Vorwärts-Schnellgang ist eingelegt, der Motor dreht mit maximaler Drehzahl.

  • Seite 57: Einstellen Des Verschiebungsmotors (Schaltpunkt)

    35499 10MSX 14.2.5 Einstellen des Verschiebungsmotors (Schaltpunkt) 10-er Flachschlüssel 3-er Innensechskantschlüssen Druckmesser 0 bis 600 Bar 1- Die Maschine bei angehobenen Rädern auf Anschlag auf die Stabilisatoren geben, Vorwärts-Schnellgang eingelegt, Motor dreht mit maximaler Drehzahl. 2- Den Druck im Verschiebungsmotor langsam ansteigen lassen, indem allmählich mit der Parkbremse oder der Fußbremse gebremst wird.
  • Seite 58 10MSX 35499 14.2.6 Einstellen des Mindesthubraums des Motors (Fahrgeschwindigkeit) 19-er Flachschlüssel 6-er Innensechskantschlüssel Optoelektronischer Fühler 1- Die Maschine bei angehobenen Rädern auf Anschlag auf die Stabilisatoren geben, Vorwärts-Schnellgang eingelegt, Motor dreht mit maximaler Drehzahl. 2- Die Drehzahl U/Min. ablesen, indem optoelektronischer Fühler auf die Übertragungs- kardanwelle gegeben wird.

  • Seite 59: Einstellen Des Inchings

    35499 10MSX 14.2.7 Einstellen des Inchings 17-er Flachschlüssel 5-er Innensechskantschlüssel Druckmesser 0 bis 600 Bar 1- Die Maschine bei angehobenen Rädern auf Anschlag auf die Stabilisatoren geben, Vorwärts-Langsamgang eingelegt, Motor dreht mit Mindestdrehzahl. 2- Ganz auf das Inching-Pedal drücken, bis die Räder stoppen, dann das Pedal allmählich los lassen, bis die Räder wieder starten.

  • Seite 60: Einstellen Des ∆ P Des Cross-Over-Ventils

    10MSX 35499 14.3 Vorgehensweise für Einstellen der Richtung Bevor diese Einstellung erfolgt, muss der maxi- male Druck der Ausstattung (Seite 60) geprüft werden. 14.3.1 Einstellen des ∆ P des Cross-over-Ventils 10-er Flachschlüssel (2) Druckmesser 0 bis 600 Bar (2) Rechts : 1- Die Ausstattung der Maschine auf den Anschlag stellen und die Richtung der rechten Seite forcieren, während der Motor mit maximaler Drehzahl läuft.

  • Seite 61: Vorgehensweise Für Das Hydraulische Einstellen Der Ausstattung

    35499 10MSX 14.4 Vorgehensweise für das hydraulische Einstellen der Ausstattung Vor den Prüfungen das Hydrauliköl im Behälter auf 50 bis 60 °C erwärmen. 14.4.1 Einstellen des Hilfsdrucks 5/16” Innensechskantschlüssel 1/4” Innensechskantschlüssel Druckmesser 0 bis 60 Bar 1- Einen Zylinder auf Anschlag stellen, zum Beispiel den Kübelzylinder.

  • Seite 62: Einstellen Des Maximalen Drucks Der Ausstattung

    10MSX 35499 14.4.2 Einstellen des maximalen Drucks der Ausstattung 19-er Flachschlüssel 5-er Innensechskantschlüssel Druckmesser 0 bis 600 Bar 1- Einen Zylinder bis zum Anschlag stellen, zum Beispiel den Kübelzylinder. Der Motor dreht mit maximaler Drehzahl. 2- Den Druck (1 Abb. 1) mit dem Druckmesser messen. 3- Die Gegenmutter lockern...

  • Seite 63: Prüfblatt

    35499 10MSX 15. Prüfblatt Nr. der Maschine : Nr. des Verbrennungsmotors : Nr. der Ausstattungspumpe : Nr. der Verschiebungspumpe : Nr. des Verschiebungsmotors : Einstellwerte Bezeichnung Gemessene oder 10 MSX Drehzahl Druck eingestellte Werte (U/Min.) (Bar) Verbrennungsmotor Max. Drehzahl 2220 (+20 -20) Mindestdrehzahl 1000 (+20 -20) Richtung...
  • Seite 64 10MSX 35499...

  • Seite 65: Werkzeuge

    35499 10MSX 16. Werkzeuge Abb. 1 TOP-TEST-Koffer MX E6160001/00 0/600 0/60 0/600 4/20 4/20 4/20 HYDROTECHNIK HYDROTECHNIK p3: = p1: = p2: = dp: = contrast langage Multi Multi 4010 4010 (p1-p2) prog abtast speicher drucker rate clear star/stop nin/max DS 0.3 DS 0.3 Abb.
  • Seite 66 10MSX 35499 Abb. 3 TOP-TEST-Koffer MX, Schaumstoff, unten 1 - Schlauch (Anschluß der Turbine am Verteiler SX18) 2 - Turbine (Durchflußmesser) 3 - Anschlußkabel 4 - Schlauch (Anschluß der Turbine am Verteiler SX18)
  • Seite 67 35499 10MSX Abb. 4 Werkzeuge “Elektrik” (Anschlüsse) 1 - 5180102 4 - 6525004 2 - 5180103 5 - 6525003 3 - 5180104 6 - 572A0003...
  • Seite 68 10MSX 35499 T16A T16B T16C Abb. 5 Rachsewerkzeug (DANA) 1 - 5450060 2 - 5450061 3 - 5450062 4 - 5450063 5 - 5450064...
  • Seite 69 35499 10MSX...
  • Seite 70 GROUPE MECALAC MECALAC S.A.S. - Parc des Glaisins - 2, av. du Pré de Challes F-74940 Annecy-le-Vieux - Tél. : +33 (0)4 50 64 01 63 - Fax : +33 (0)4 50 64 02 79 www.mecalac.com...
