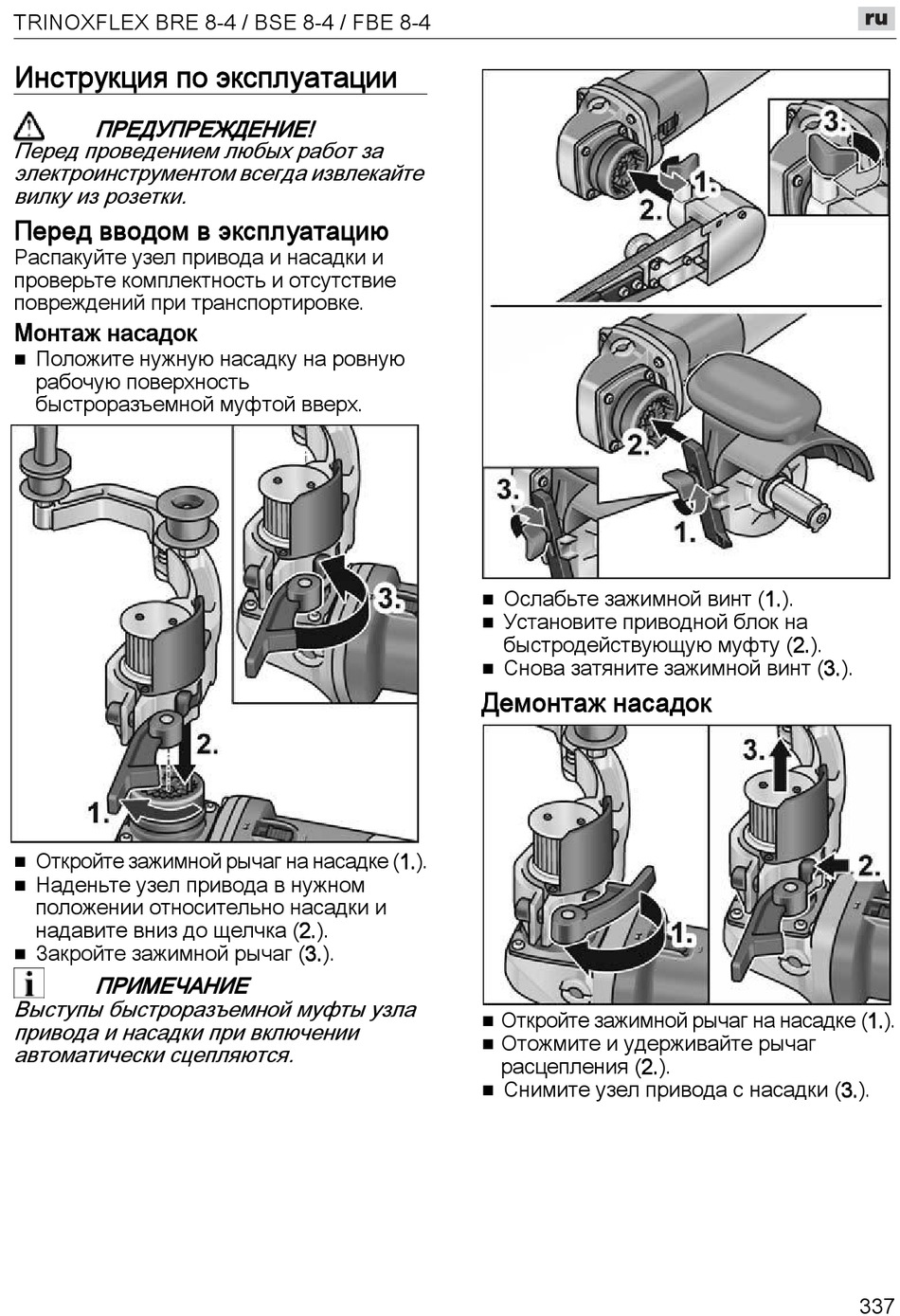

Инструкция По Эксплуатации; Перед Вводом В Эксплуатацию - Flex BME 8-4 Originalbetriebsanleitung

TRINOXFLEX BRE 8-4 / BSE 8-4 / FBE 8-4
Инструкция по эксплуатации
ПРЕДУПРЕЖДЕHИЕ!
Пepeд пpoвeдeниeм любыx paбoт зa
элeктpoинcтpумeнтoм вceгдa извлeкaйтe
вилку из poзeтки.
Перед вводом в эксплуатацию
Распакуйте узел привода и насадки и
проверьте комплектность и отсутствие
повреждений при транспортировке.
Монтаж насадок
Положите нужную насадку на ровную

рабочую поверхность
быстроразъемной муфтой вверх.
Откройте зажимной рычаг на насадке (1.).

Наденьте узел привода в нужном

положении относительно насадки и
надавите вниз до щелчка (2.).
Закройте зажимной рычаг (3.).

ПРИМЕЧАНИЕ
Выступы быстроразъемной муфты узла
привода и насадки при включении
автоматически сцепляются.
Ослабьте зажимной винт (1.).

Установите приводной блок на

быстродействующую муфту (2.).
Снова затяните зажимной винт (3.).

Демонтаж насадок
Откройте зажимной рычаг на насадке (1.).

Отожмите и удерживайте рычаг

расцепления (2.).
Снимите узел привода с насадки (3.).

337
