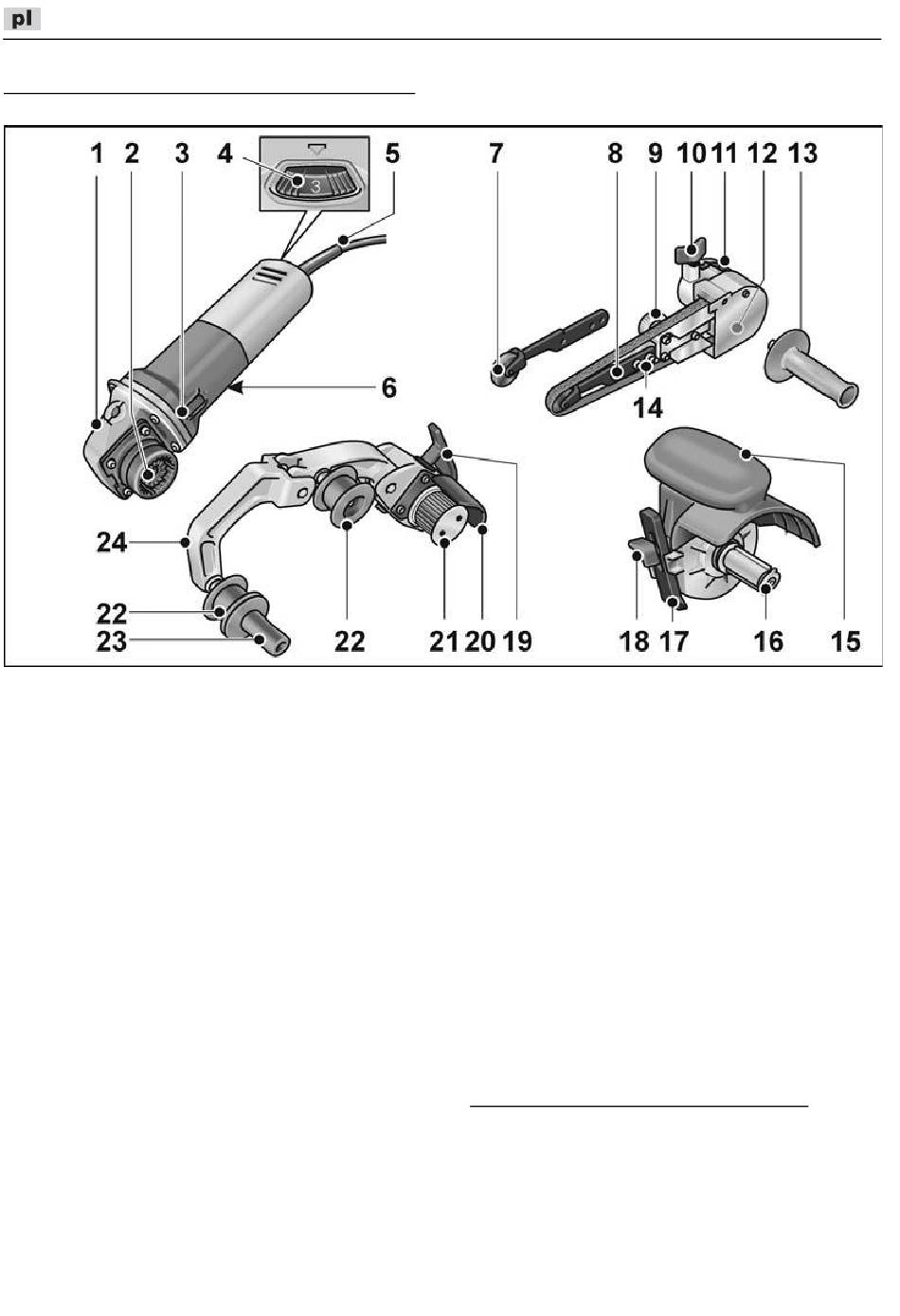

Opis urządzenia
Zespół napędowy BME 8-4
1 Korpus urządzenia z napędem
2 Szybkozłącze do nasadek
3 Przełącznik suwakowy
Do włączania i wyłączania.
Z blokadą do pracy ciągłej.
4 Kółko nastawcze liczby obrotów
5 Elektryczny przewód zasilający 4,0 m
z wtyczką
6 Tabliczka znamionowa
Nasadka pilnika taśmowego FBE 8-4
7 Rolka dociskająca z ramieniem
szlifującym
8 Śruba mocująca/śruba regulacyjna
do regulacji toru ruchu taśmy
9 Śruba mimośrodowa
10 Śruba ustalająca nasadki szlifierskiej
11 Dźwignia odblokowania szybkozłącza
12 Osłona obudowy
13 Uchwyt
14 Śruby mocujące ramię szlifujące
212
*)
TRINOXFLEX BRE 8-4 / BSE 8-4 / FBE 8-4
Nasadka do gładzenia BSE 8-4 50
15 Osłona ochronna z uchwytem
16 Mocowanie narzędzia
17 Ogranicznik równoległy
18 Śruba unieruchamiająca ogranicznik
równoległy i nasadka
Nasadka szlifierki taśmowej BRE 8-4
19 Dźwignia zaciskania szybkozłącza
20 Osłona
21 Rolka napędowa z tarczami
rozruchowymi
22 Rolka odwracająca z tarczami
rozruchowymi
23 Uchwyt
24 Jarzmo
Mocowane sprężyście, do naprężania
taśmy szlifierskiej.
*)
nie jest przedstawiony
