IUH-F117-V1-*
Installation
Warnung!
Falscher elektrischer Anschluss
Beschädigung des Gerätes oder der Anlage durch falschen elektrischen
Anschluss.
Prüfen Sie vor Inbetriebnahme des Gerätes und der Anlage alle Anschlüsse.
Nachdem Sie die Versorgungsspannung an der Auswerteeinheit angeschlossen
haben, leuchtet die LED PWR/ERR am Gerät grün. Wenn die LED am Gerät nicht
leuchtet, ist die Spannungsversorgung falsch angeschlossen. Wenn die LED am
Gerät rot leuchtet, liegt ein Gerätefehler vor. Blinkt die LED PWR/ERR im Wechsel
rot und grün, nachdem Sie den Schreib-/Lesekopf angeschlossen haben, so
verfügt die Spannungsversorgung nicht über ausreichend Leistung. Blinkt die
LED am Schreib-/Lesekopf langsam grün, so ist die Auswerteeinheit falsch
konfiguriert.
3.5

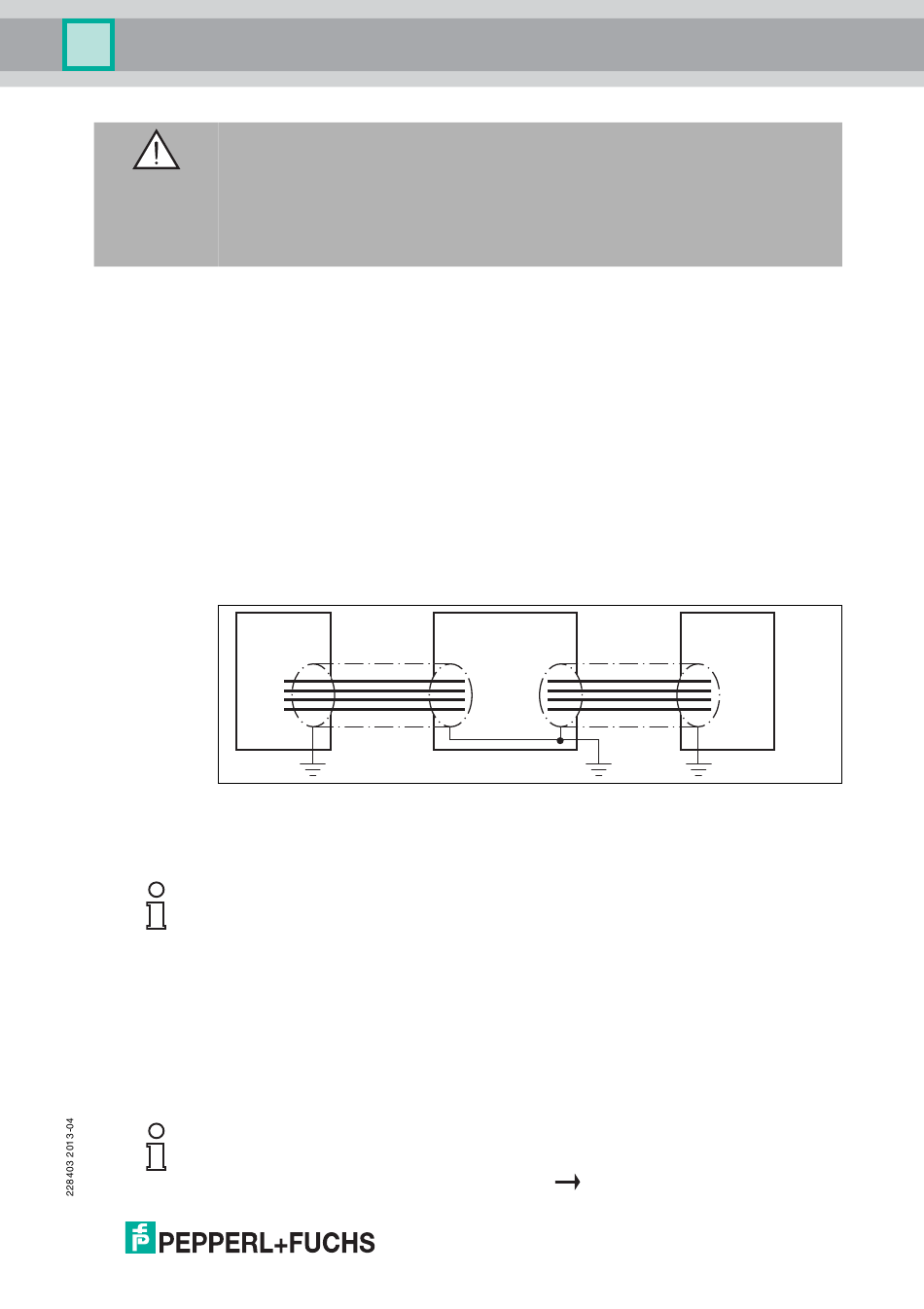

EMV-Konzept
Die hervorragende Störfestigkeit der IDENTControl gegenüber Emission und
Immission beruht auf dem durchgängigen Schirmungskonzept. Dabei wird das
Prinzip des Faradayschen Käfigs genutzt. Störungen werden durch den Schirm
abgefangen und über die Schutzerde-Anschlüsse sicher abgeleitet.
Lesekopf
Die Schirmung von Leitungen dient der Ableitung elektromagnetischer
Störungen. Zur Schirmung einer Leitung müssen Sie jede Seite des Schirms
niederohmig und niederinduktiv mit Erde verbinden.
Hinweis!
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B.
Drahtgeflecht und metallisierte Folie, müssen Sie die beiden Schirme bei der
Konfektionierung der Kabel am Ende der Leitungen niederohmig miteinander
verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. von der
Zuleitung eines Drehstrommotors. Aus diesem Grund sollten Sie eine parallele
Leitungsführung von Versorgungsleitungen und Daten-/Signalleitungen,
insbesondere im gleichen Kabelkanal, vermeiden.
Hinweis!
Die Schaltungsmasse ist leitfähig mit dem Gehäuse des Schreib-/Lesekopfs und
der Schutzerde verbunden. (Anschlussbild
IDENTControl
Ethernet
siehe Abbildung 2.2 auf Seite 7)
Steuerung
11
