- Jeder einzelne Befehl (incl. Parameter und Daten) und jede
Antwort werden mit Blank CR LF abgeschlossen (Code:
hex 0x20 hex 0x0d hex 0x0A) und haben eine maximale
Länge von 80 Zeichen.
- Das Dezimaltrennzeichen in einer Fließkommazahl ist der
Punkt (Code: hex 0x2E).
Die vorhergehenden Ausführungen entsprechen weitest-
gehend den Empfehlungen des NAMUR-Arbeitskreises
(NAMUR-Empfehlungen zur Ausführung von elektrischen
Steckverbindungen für die analoge und digitale Signal-
übertragung an Labor-MSR-Einzelgeräten. Rev.1.1).
Befehle:
Befehle
Function
IN_PV_2
Die interne Ist-Temperatur lesen
IN_PV_3
Die Ist-Sicherheitstemperatur lesen
IN_PV_4
Die Ist-Pumpendrehzahl lesen
IN_SP_1
Die interne Soll-Temperatur lesen
IN_SP_3
Die Soll-Sicherheitstemperatur lesen
IN_SP_4
Die Soll-Pumpendrehzahl lesen
OUT_SP_1 xxx
Die interne Soll-Temperatur XXX einstellen
OUT_SP_12@n
Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes
OUT_SP_4 xxx
Pumpendrehzahl XXX einstellen
OUT_SP_42@n
Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes
OUT_WD1@n
Started den Watchdog-Modus 1 und setzt die Watchdogzeit auf n (20...1500) Sekunden.
Echo der Watchdogzeit.
Bei einem WD1-Ereignis werden die Heiz- und Pumpenfunktion ausgeschaltet.
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden.
OUT_WD2@n
Started den Watchdog-Modus 2 und setzt die Watchdogzeit auf n (20...1500) Sekunden.
Echo der Watchdogzeit.
Bei einem WD2-Ereignis wird die Soll-Temperatur auf die WD-Sicherheitstemperatur und die Soll-
Pumpendrehzahl auf WD-Sicherheitsdrehzahl geändert.
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden.
RESET
Die PC-Steuerung zurücksetzen und die Gerätefunktionen stoppen.
START_1
Die Heizfunktion starten
START_4
Die Pumpenfunktion starten
STOP_1
Die Heizfunktion stoppen
STOP_4
Die Pumpenfunktion stoppen

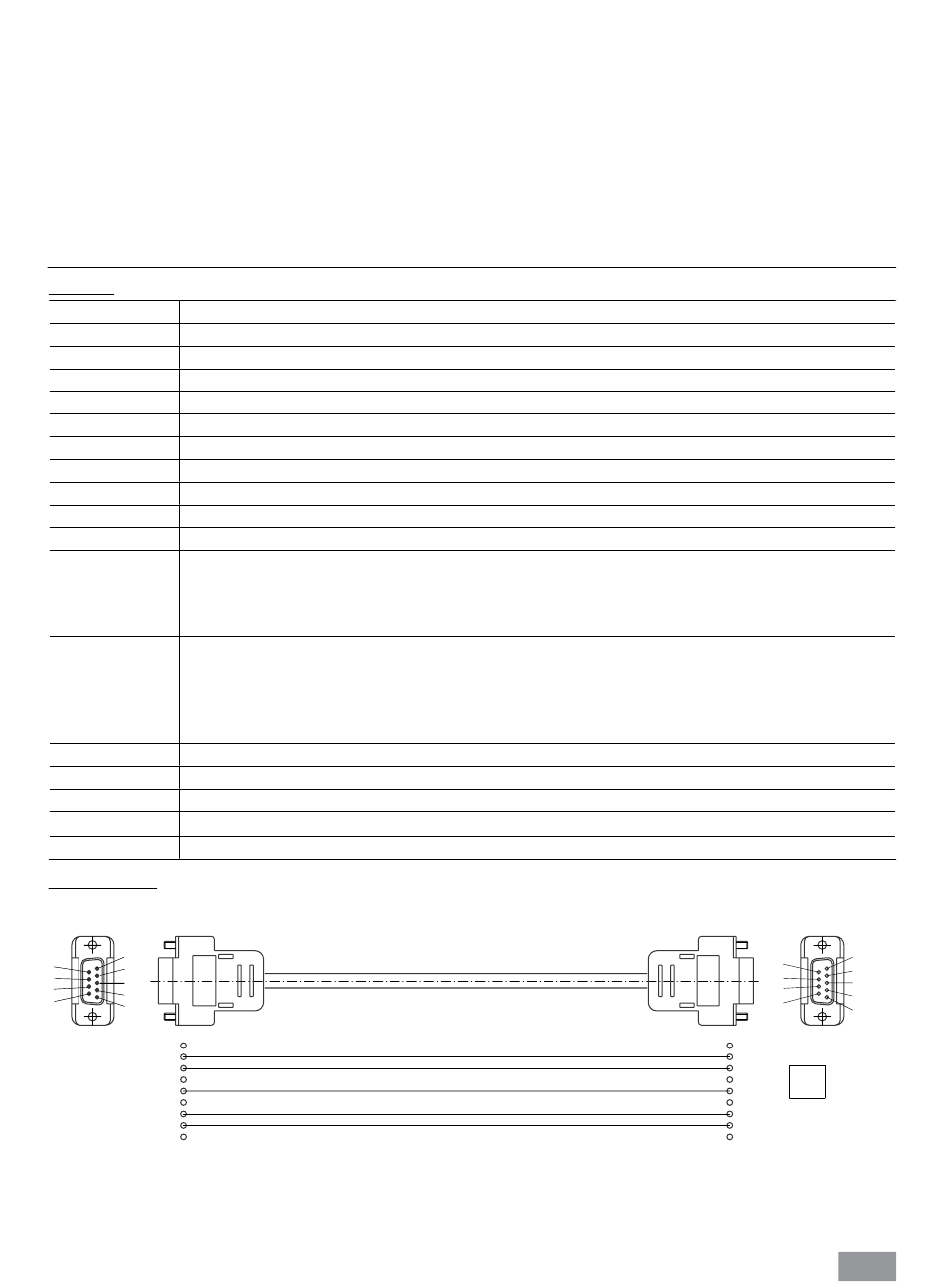

PC 1.1 Kabel:
Erforderlich zur Verbindung des RS 232-Anschlusses (10) mit einem PC.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
Fig. 7
9
Die NAMUR-Befehle und die zusätzlichen IKA- spezifi-
schen Befehle dienen nur als Low Level Befehle zur Kom-
munikation zwischen Gerät und PC. Mit einem geeigneten
Terminal bzw. Kommunikationsprogramm können diese
Befehle direkt an das Gerät übertragen werden. Labworld-
soft ist ein komfortables IKA-Software Paket unter MS
Windows zur Steuerung des Gerätes und zur Erfassung
der Gerätedaten, das auch grafische Eingaben von z.B.
Drehzahlrampen erlaubt.
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
PC
4
5 GND
6
7 RTS
8 CTS
9
