8 Betrieb
Maschinenfabrik Reinhausen GmbH 2019
kunde verkürzen. Das Gerät reagiert dadurch schneller auf große Span-
nungsänderungen im Netz. Dadurch steigt die Regelgenauigkeit, die Schalt-
häufigkeit nimmt jedoch zu.

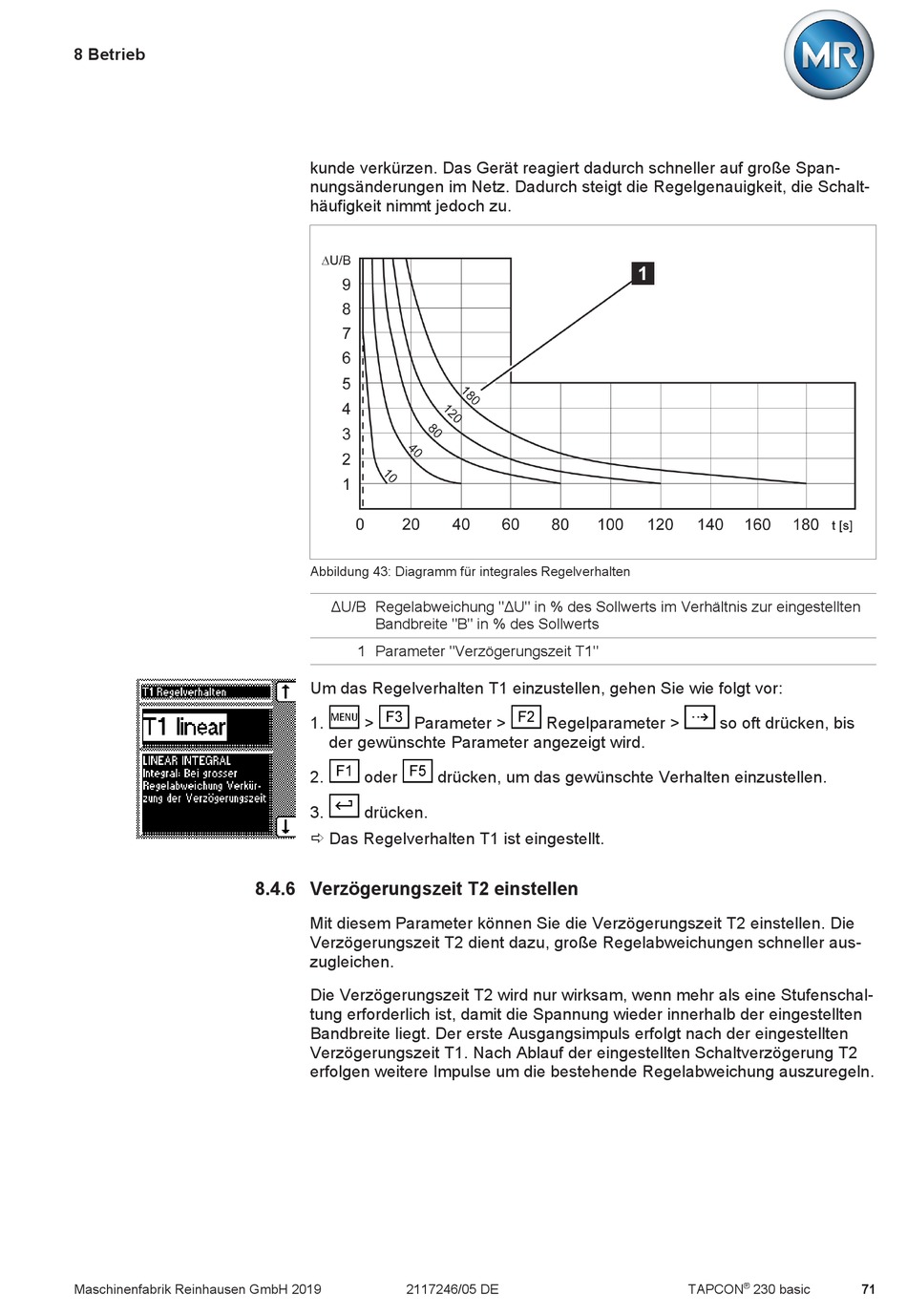

Abbildung 43: Diagramm für integrales Regelverhalten
ΔU/B Regelabweichung "ΔU" in % des Sollwerts im Verhältnis zur eingestellten
Bandbreite "B" in % des Sollwerts
1 Parameter "Verzögerungszeit T1"
Um das Regelverhalten T1 einzustellen, gehen Sie wie folgt vor:
1. > Parameter >
der gewünschte Parameter angezeigt wird.
2. oder
3. drücken.
ð Das Regelverhalten T1 ist eingestellt.
8.4.6 Verzögerungszeit T2 einstellen
Mit diesem Parameter können Sie die Verzögerungszeit T2 einstellen. Die
Verzögerungszeit T2 dient dazu, große Regelabweichungen schneller aus-
zugleichen.
Die Verzögerungszeit T2 wird nur wirksam, wenn mehr als eine Stufenschal-
tung erforderlich ist, damit die Spannung wieder innerhalb der eingestellten
Bandbreite liegt. Der erste Ausgangsimpuls erfolgt nach der eingestellten
Verzögerungszeit T1. Nach Ablauf der eingestellten Schaltverzögerung T2
erfolgen weitere Impulse um die bestehende Regelabweichung auszuregeln.
2117246/05 DE
Regelparameter >
drücken, um das gewünschte Verhalten einzustellen.
so oft drücken, bis
®
TAPCON 230 basic 71
