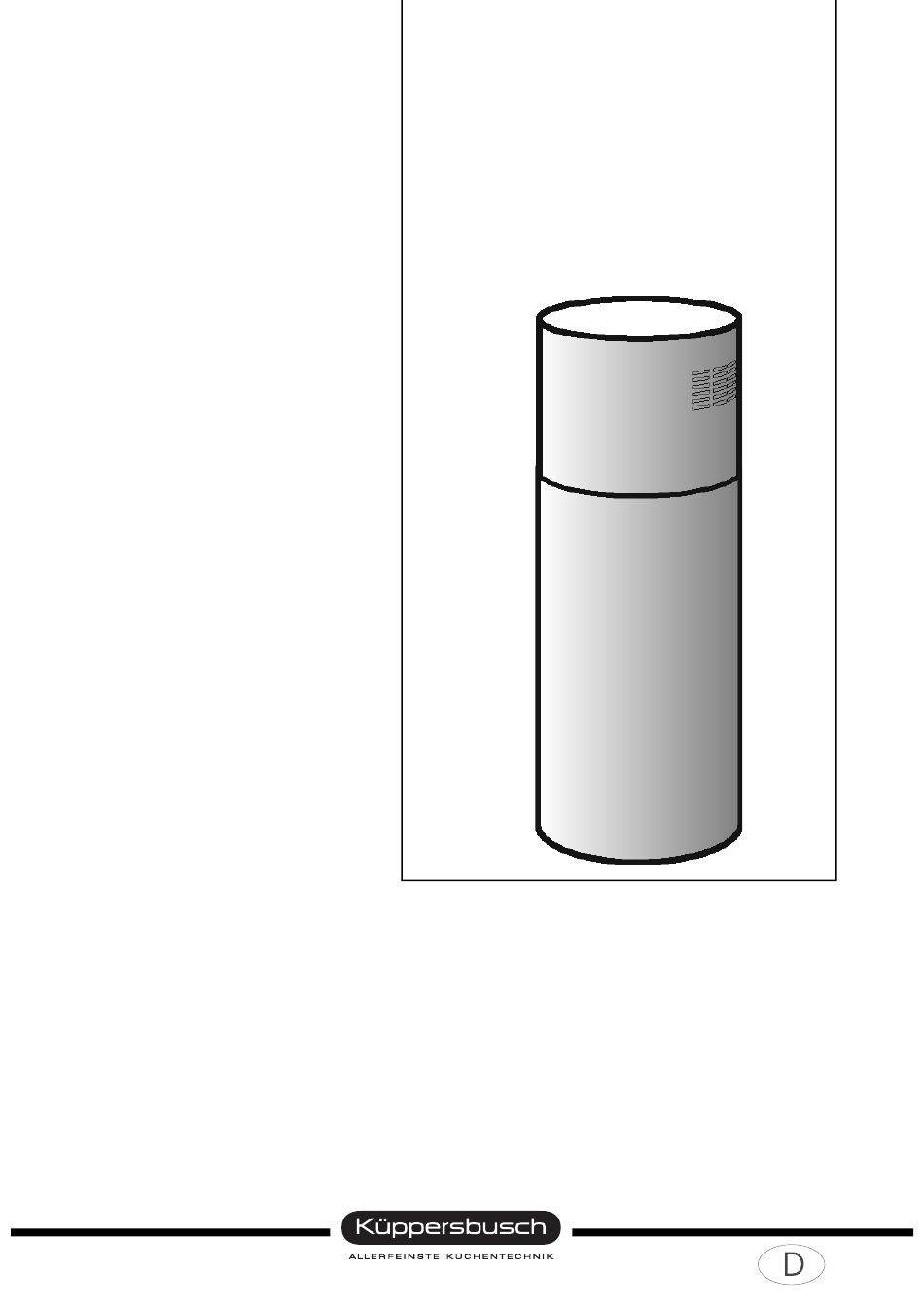

- Seite 1 Dunstabzugshaube IKD 3700.0...
- Seite 2 Service Manual: H5-76-03 Bearbeitet von: U. Laarmann KÜPPERSBUSCH HAUSGERÄTE AG E-mail: uwe.laarmann@kueppersbusch.de Telefon: (0209) 401-732 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Datum: 12.10.2007 45801 Gelsenkirchen...
-
Seite 3: Inhaltsverzeichnis
Service Manual Inhalt Sicherheit ........................4 Allgemeine Hinweise ...................... 5 Abmessungen ......................... 6 Befestigungslöcher ....................... 7 Spezifikation der Schrauben ..................8 Tasten und Funktionen ....................9 Tasten ........................9 Funktionen......................10 Vorgehensweise bei Reparaturen ................11 Austauschen der Halogenlampe ................. 12 Auswechseln des ganzen Lampenblocks ............ -
Seite 4: Sicherheit
Service Manual Sicherheit Gefahr! Reparaturen dürfen nur durch eine Elektrofachkraft durchgeführt werden! Durch unsachgemäße Reparaturen können Gefahren und Schäden für den Benut- zer entstehen! Zur Vermeidung elektrischer Schläge beachten Sie unbedingt folgende Hinweise: • Gehäuse und Rahmen können im Fehlerfall spannungsführend sein! •... -
Seite 5: Allgemeine Hinweise
Service Manual Allgemeine Hinweise Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Ab- zughaube muss 30 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Ab- stand an, so ist dieser einzuhalten. Ein Anschluss der Abluftleitungen an Verbrennungsabgaskamine (zum Beispiel Zentralheizung, Heiz- geräte, Badezimmeröfen usw.) ist nicht gestattet. -
Seite 6: Abmessungen
Service Manual Abmessungen Abluftbetrieb Umluftbetrieb Fettfilter Kohlefilter ZUB 839 Leitblech Ableitflansch Reduzierstück Flansch Nur zum internen Gebrauch... -
Seite 7: Befestigungslöcher
Service Manual Befestigungslöcher Zur Ausführung der Bohrungen in der Decke ist die im Zubehörbeutel enthaltene Bohrschablone zu ver- wenden. Bohrschablone auf die Decke in der vertikalen Verlängerung der Kochmulde auflegen und die Löcher bohren. Die Bohrung Ø 160 mm wird nur für die Abluftversion benötigt. Die Bohrung Ø... -
Seite 8: Spezifikation Der Schrauben
Service Manual Spezifikation der Schrauben Schrauben zur Befestigung der Platte an der Decke 4.8 x 38mm. Schraube zur Befestigung des Ableitbleches 3.9 x 9.5 mm. Schrauben zur Befestigung des Zierrohres 3.9 x 9.5 mm, Edelstahl Nur zum internen Gebrauch... -
Seite 9: Tasten Und Funktionen
Service Manual Tasten und Funktionen Die Abzugshaube ist mit einem vollkommen automatischen System (Advanced Sensor Control) zur Ver- waltung aller vorhandenen Funktionen ausgestattet. Das Raumklima in der Küche bleibt ohne manuelle Steuerung konstant angenehm und frisch! Die sensiblen Sensoren spüren jede Art von Dunst, Wrasen, Gerüchen sowie GAS auf und passen die notwendige Gebläseleistung automatisch an. -
Seite 10: Funktionen
Service Manual Funktionen Filteralarm Wird bei ausgeschaltetem Motor für 30 s angezeigt: Nach einer Betriebszeit von 30 Std. leuchtet auf dem Display das mittlere Segment auf; um anzuzeigen, dass die Antifett-Filter gereinigt werden müssen. Nach einer Betriebszeit von 120 Std blinkt auf dem Display das mittlere Segment; um an- zuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetauscht werden müssen. -
Seite 11: Vorgehensweise Bei Reparaturen
Service Manual Vorgehensweise bei Reparaturen Es wird empfohlen, dieses Ablaufschema zu befolgen: Sichtanalyse des Produktes und Einschätzung seiner Installation. Problem feststellen und eventuelle defekte Teile auswechseln. Funktionstests ausführen zur Einschätzung der ordnungsgemäßen Ausführung des vorgenomme- nen Eingriffs. Erste Schritte • Haube stromlos setzen. -
Seite 12: Austauschen Der Halogenlampe
Service Manual Austauschen der Halogenlampe Wenn die Beleuchtung nicht funktioniert, müssen zunächst die Strahler kontrolliert werden und festge- stellt werden, dass keine Störung der mechanischen Funktion des Bedienschalters auf dem Bedienfeld der Haube vorliegt. Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt wer- den. -
Seite 13: Zugang Zum Bedienfeld
Service Manual Zugang zum Bedienfeld Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Anschlüsse der 2 Lampen entfernen. Abb. 4 Die beiden seitlichen Laschen drücken und den Lampenblock herausziehen. Metallrahmen nach Entfernen der 4 Schrauben (A) abnehmen. -
Seite 14: Ausbau Der Elektrischen Komponenten
Service Manual Ausbau der elektrischen Komponenten Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Die elektrischen Komponenten sind auf einer Metallplatte angebracht, die sich im Innenteil der Haube befindet. Anschlüsse der 2 Lampen entfernen (Abb. 2). Abb. -
Seite 15: Ausbau Des Motorblocks
Service Manual Ausbau des Motorblocks Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Anschlüsse der 2 Lampen entfernen (Abb. 2). Abb. 10 Die beiden seitlichen Laschen drücken und den Lampen- block herausziehen (Abb. 3). Metallrahmen nach Entfernen der 4 Schrauben A abneh- men (Abb.4). -
Seite 16: Technische Daten
Service Manual Technische Daten Spannung/Frequenz 220-240 V / 50 Hz Gerätemaße (BxHxT) Ø 320 x 780(min)/1170(max) Anschlusswert 250 W Halogenbeleuchtung 2 x 20 W Luftleistung Stufe 1 300 m³/h Stufe 2 440 m³/h Stufe 3 645 m³/h Druck Stufe 1 340 Pa Stufe 2 425 Pa... -
Seite 17: Fehler Und Ihre Ursachen
Fehler und ihre Ursachen Achtung! Maßnahmen dürfen nur von einem qualifizierten Elektriker oder Fachmann durchgeführt werden! Problem Wahrscheinliche Ursache Lösung Die Abzugshaube funktioniert nicht. Das Stromkabel ist nicht in eine spannungs- • Überprüfen Sie, ob das Kabel fest eingesteckt führende Steckdose eingesteckt. ist. -
Seite 18: Schaltplan
Schaltplan...
