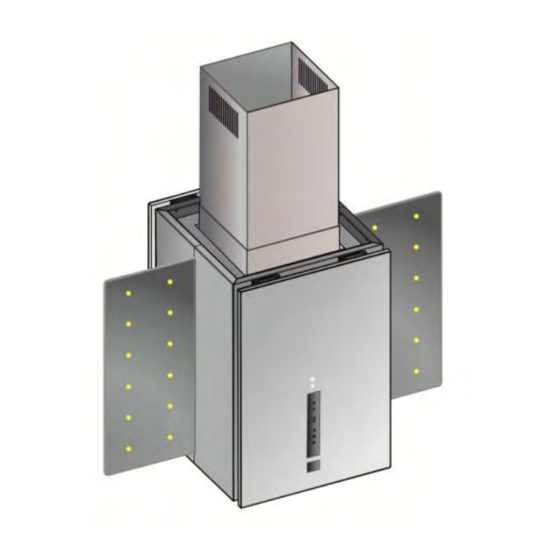

- Seite 1 BEDIENUNGS- UND MONTAGEANWEISUNG GB INSTRUCTIONS FOR ASSEMBLY AND USE GR ΟΓΗΓΙΔ ΥΔΙΡΙΜΟΤ ΚΑΙ ΤΝΑΡΜΟΛΟΓΗΗ KD9980.0TGE IKD9980.0TGE KD9980.0BGE IKD9980.0BGE...
- Seite 2 Küppersbusch-Kundendienst Garantiebedingungen Zentrale Kundendienst- / Ersatzteilanforderung Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit Deutschland: dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch- Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt: Küppersbusch Hausgeräte GmbH Küppersbuschstraße 16 1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstel- 45883 Gelsenkirchen lungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und...
- Seite 3 INHALTSVERZEICHNIS Allgemein Inhaltsverzeichnis Ihre Gerätedaten Sicherheitshinweise Einbau Montagehinweise Elektrischer Anschluss Weitere Montagehinweise und -tipps Montage an die Wand Montage an die Decke Bedienung Gerät ein- / ausschalten Leistungsregelung Nachlaufautomatik Beleuchtung ein- / ausschalten Dimmfunktion Night Light Funktion Filtersättigungsanzeige Fernbedienung Wartung, Reinigung und Pflege Gehäuse Fettfilter Kohlefilter...
- Seite 4 Bitte beachten Sie: Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen: Ihre genaue Anschrift Ihre Telefon- und ggf. Telefaxnummer Wann kann der Kundendienst Sie besuchen? Die genaue Gerätebezeichnung: Mod.
- Seite 5 Sicherheitshinweise Dieses Gerät entspricht den geltenden Sicherheitsbestimmungen. Unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Bitte lesen Sie diese Anleitung vor Gebrauch und Montage sorgfältig durch. Sie enthält wichtige Hinweise und Tipps zur Montage, Sicherheit und Wartung. Hinweise zu baulichen Voraussetzungen Beim Nutzen einer Dunstabzugshaube im Abluftbetrieb sind folgende Hinweise zu beachten: In Küchen/Räumen ohne offene Feuerstelle sollte die Luftzufuhr für den Raum...
- Seite 6 Sicherheitshinweise zu Montage und Gebrauch Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der Dunstabzugshaube durch die aufsteigende Hitze beschädigt werden.
- Seite 7 EINBAU Bei der Montage der Dunsthaube sollte je nach Modell bei Elektrokochstellen eine Mindesthöhe von 60 cm und bei Gaskochstellen eine Mindesthöhe von 75 cm von Kochfeld bis zur Unterkante der Dunstabzugshaube eingehalten werden (Abb. 1). Abb. 1 Elektrokochstelle min. 60 cm Gaskochstelle min.
- Seite 8 Weitere wichtige Hinweise Um eine optimale Lüftungsleistung und ein ruhiges Betriebsgeräusch zu erreichen, muss das Abluftsystem inkl. Mauerkasten mindestens einen Durchmesser von 150 mm haben. Beim Verlegen der Abluftleitung sollten Sie Folgendes beachten: Kurze, gerade Abluftstrecken wählen. Möglichst wenige Rohrbögen wählen. Verwenden Sie nur glatte Rohre.
- Seite 9 MONTAGE AN DIE WAND Maßzeichnung KD9980.0TGE / KD9980.0BGE Maßzeichnung Montagemaße KD9980.0TGE / KD9980.0BGE (Rückansicht)
- Seite 10 Nehmen Sie die Wandhalterung in Abb. 2 und platzieren Sie diese so an die Wand, dass Sie bei der Befestigung der Dunstabzugshaube die gewünschte Höhe erzielen. Beachten Sie bitte, dass bei Elektrokochstellen eine Mindesthöhe von 60 cm und bei Gaskochstellen eine Mindesthöhe von 75 cm von Kochfeld bis zur Unterkante der Dunstabzugshaube eingehalten werden muss.
- Seite 11 Zum Ausrichten der Dunstabzugshaube bietet das mehrachsige Montagesystem dieser Dunstabzugshaube mehrere Möglichkeiten. Zum Ausrichten nach rechts und links können Sie entweder (falls mehr als 0,5 cm ausgerichtet werden muss) die Wandhalterung durch Lockerung der Schrauben, nach rechts und links in die optimale Position fixieren und festschrauben (Abb. 4.1). Oder Sie können auch, bei minimaler Verschiebung, die Dunstabzugshaube in die Wandhalterung einhängen und dann ausrichten und fixieren.
- Seite 12 Für die Schachtmontage nehmen Sie den dafür vorgesehenen Montagebügel (Abb. 5) und platzieren und befestigen diesen auf die gewünschte Höhe, i.d.R. direkt unterhalb der Decke (Abb. 5). Danach müssen Sie den Abluftanschluss herstellen und die Kamine gemäß Abb. 5 und Abb. 5.1 montieren. Bei Umluftbetrieb bitte zunächst Hinweise gemäß...
- Seite 13 MONTAGE AN DIE DECKE Maßzeichnung IKD9980.0TGE / IKD9980.0BGE Montageschema Decke Befestigungslaschen Decken- halterung Montageblech für die Motorbox Montage- ring Montage- winkel Motorbox Teleskop- schacht...
- Seite 14 Nehmen Sie die Deckenhalterung in Abb. 6 und platzieren Sie diese so an die Decke, dass Sie bei der Befestigung der Dunstabzugshaube die gewünschte Position erzielen. Beachten Sie bitte, dass bei Elektrokochstellen eine Mindesthöhe von 60 cm und bei Gaskochstellen eine Mindesthöhe von 75 cm von Kochfeld bis zur Unterkante der Dunstabzugshaube eingehalten werden muss.
- Seite 15 Über die Montagewinkel können Sie die Höhe der Dunstabzugshaube verändern. Über Blechhaken Dunstabzugshaubenkörper können Dunstabzugshaube auch bevor Sie diese endgültig montieren aufhängen. Nachdem Sie den Dunstabzugshaubenkörper an die Montagewinkel montiert haben, befestigen Sie die mitgelieferten LED-Gläser wie in Abb. 7.5 und 7.6 dargestellt. Setzen Sie hierbei die Metallkanten der LED-Gläser in die Schlitze der Dunstabzugshaube ein und achten darauf, dass Sie zunächst das Kabel durch das Loch im Haubenkörper einführen und anschließend die von den Metallkanten der...
- Seite 16 BEDIENUNG Diese Dunstabzugshaube wird über eine berührungsempfindliche Sensorbedienung an der Front gesteuert. Sie reagiert, wenn das jeweilige Symbol leicht berührt wird. Sie können die Leistungsstufen, die Beleuchtung inklusive der Helligkeitsstufen, sowie die Nachlauffunktion über die Sensorbedienung steuern. Eine Digitalanzeige informiert Sie über die jeweils gewählte Stufe und gibt Auskunft über die Nachlaufautomatik und Filtersättigung.
- Seite 17 So müssen Sie, um die Einstellungen für die Beleuchtung per Sensortaste zu machen, diese ca. 5 Sekunden lang ununterbrochen berühren, bis im Display 2 Balken (Abb. A) erscheinen. Der obere Balken (Abb. B) steht für die Beleuchtung der LED-Gläser und der untere Balken (Abb. C) steht für die Beleuchtung der unteren LED-Module (für die Arbeitsplatzausleuchtung).
- Seite 18 Night Light Funktion Diese Dunstabzugshaube verfügt über das Night Light System, mit dem Sie einstellen können, dass sich die Beleuchtung sich bei Dunkelheit automatisch einschaltet, sobald eine Bewegung in der Küche registriert wird. Die Beleuchtung schaltet sich bei jeder Bewegungserkennung dann jeweils nach 30 Sekunden automatisch ab.
- Seite 19 IR-Fernbedienung Im Lieferumfang enthalten ist auch eine IR-Fernbedienung (Abb. 8), mit der Sie sämtliche Funktionen der Dunstabzugshaube auch aus mehren Metern Entfernung betätigen und kontrollieren können. Richten Sie hierzu die Fernbedienung auf die Dunstabzugshaube und drücken Sie die gewünschte Funktion auf der Fernbedienung. Abb.
- Seite 20 Edelstahlreinigungs- und pflegemittel. Bei den Modellen KD9980.0TGE / KD0080.0BGE oder IKD9980.0TGE / IKD980.0BGE können Sie neben den unteren Metallfettfiltern auch die vorderen Metallfettfilter reinigen. Klappen Sie hierzu wie in Abb. 9 und Abb. 9.1 dargestellt, die vordere Klappe nach oben auf und entnehmen dann den Metallfettfilter.
- Seite 21 Fettfilter Zum Herausnehmen der Fettfilter drücken Sie die Griffleiste des Filters herunter und entnehmen den Fettfilter aus der Haube (Abb. 10). Danach entnehmen Sie den Fettfilter aus seinem Edelstahlrahmen (Abb. 10.2). Zum Einsetzen des Fettfilters setzen Sie diesen zunächst wieder in den Edelstahlrahmen and anschließend wieder in die Haube.
- Seite 22 Entsprechend Ihren Koch- und Bratgewohnheiten sollten Sie die Metallfettfilter etwa alle zwei Wochen reinigen. Die Metallfettfilter und die Edelstahlrahmen in heißem Spülwasser gut einweichen, mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut abbrausen. Eventuell den Vorgang wiederholen. Metallfettfilter (nicht Edelstahlrahmen)
- Seite 23 Der Aktivkohlefilter sollte nach etwa drei bis sechs Monaten ausgetauscht werden. Die Reinigungs- und Austausch-Intervalle sollten generell eingehalten werden, damit sich der Fettdunst nicht an Küchenwänden und -möbeln niederschlagen kann. Wird der Metallfilter bei Umluftbetrieb nicht regelmäßig gereinigt, setzt sich auch der Kohlefilter schneller zu und das Gerät verliert an Funktionalität.
