PERLAN 140
3.2

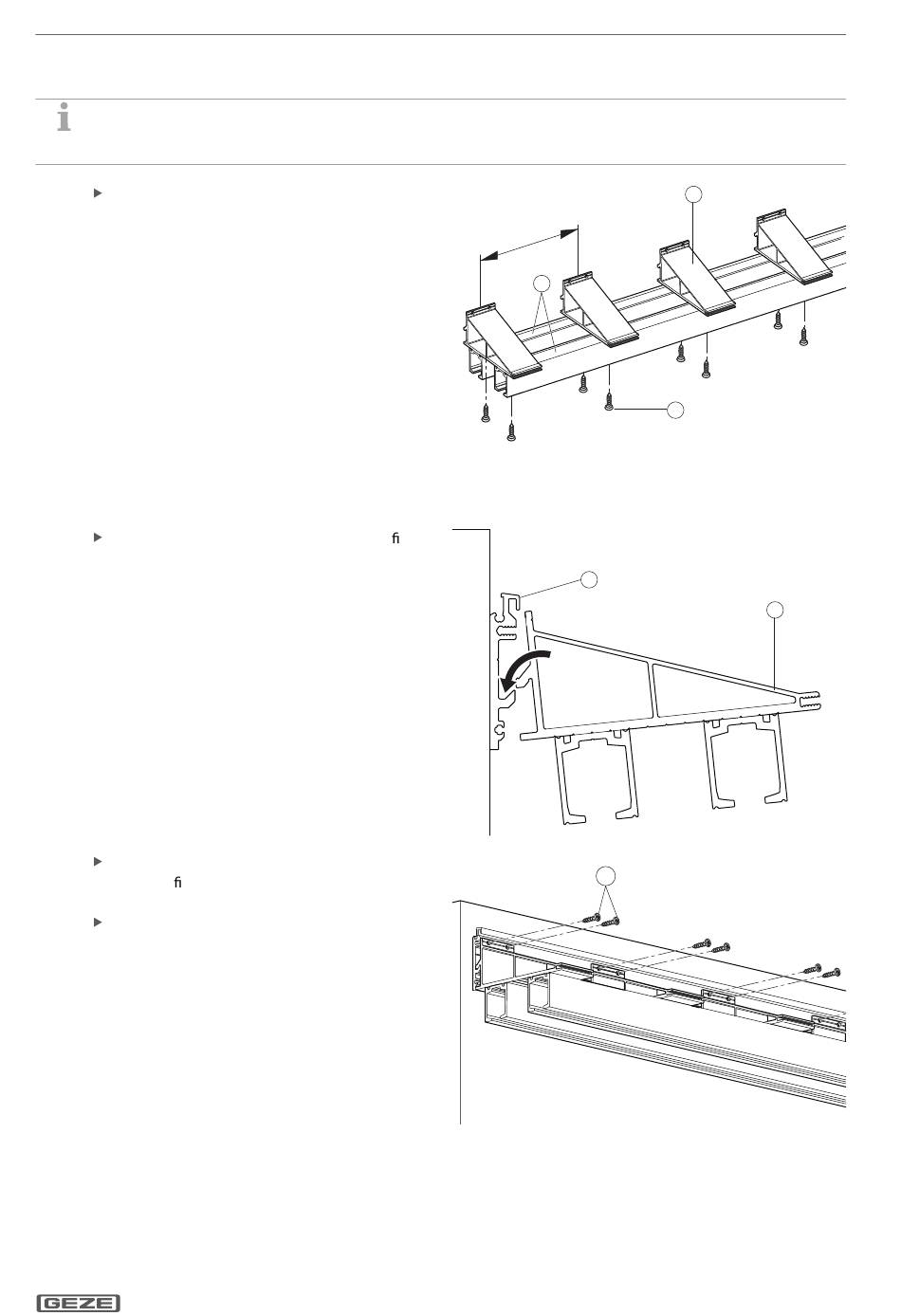

Laufrohre an Zwischenwinkel montieren

Schrauben zur Befestigung der Laufrohre nur leicht anziehen, damit sich die Zwischenwinkel beim Einhängen noch
ausrichten lassen.
Anzahl und Anordnung der Zwischenwinkel siehe Einbaupläne
Laufrohre (3) mit beiliegenden Schrauben (5)
an Zwischenwinkel (4) schrauben.
Schrauben sind im Set „Befestigungswinkel"
enthalten.
3.3 Zwischenwinkel mit Laufrohren an Profi l montieren
Zwischenwinkel (4) mit Laufrohren am Pro l (1)
einhängen.
Zwischenwinkel mit beiliegenden Schrauben
(6) an Pro l (1) schrauben (Anzugs moment
4 Nm, Anzugsdrehzahl 400 1/min).
Schrauben (5) anziehen (Anzugs moment 4 Nm,
Anzugsdrehzahl 400 1/min).
10241-EP-29 und 10421-EP-30
1 7 5
3
1
6
Montage
.
4
5
4
9
