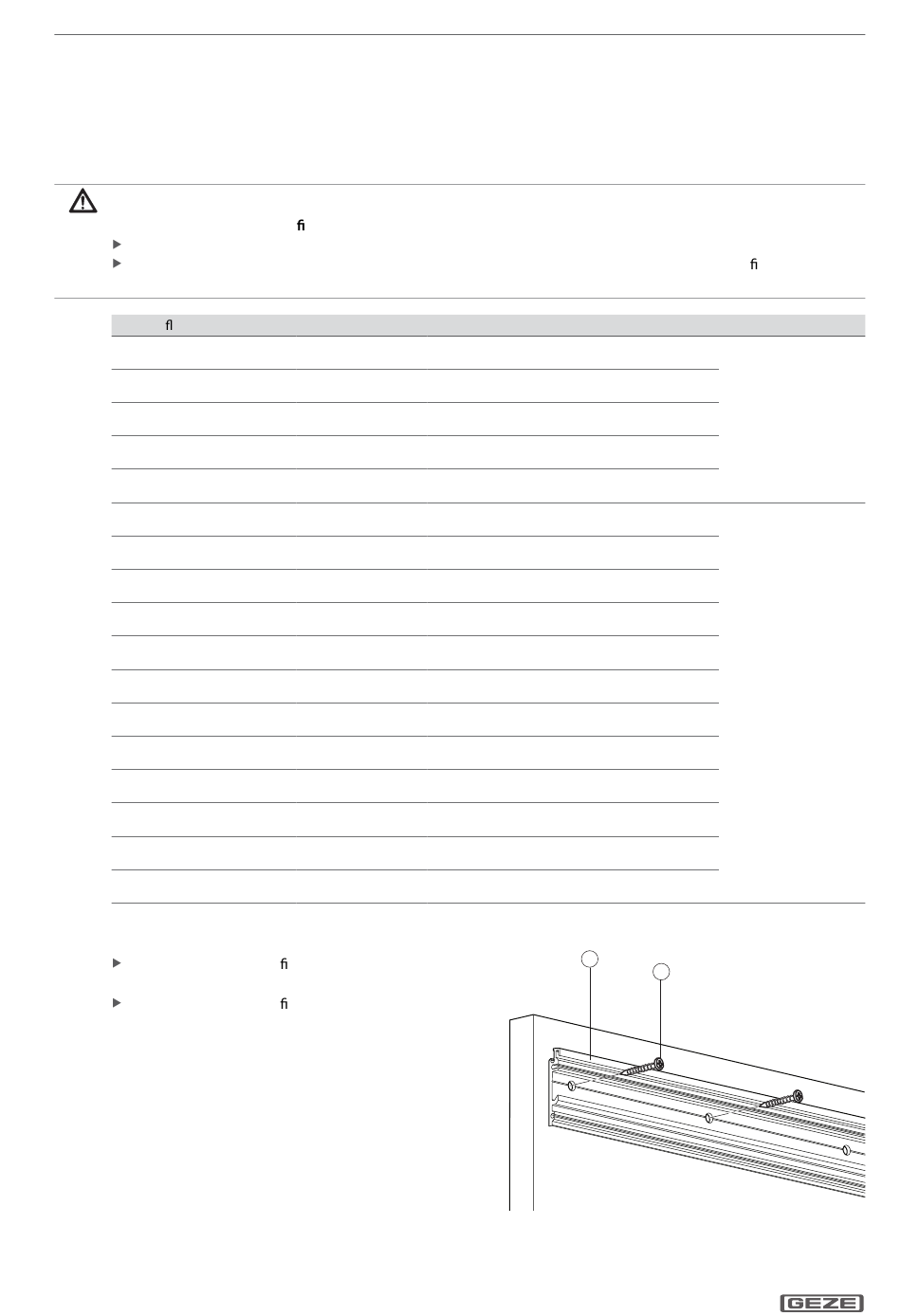

Montage; Wandbefestigungspro L Montieren - GEZE PERLAN 140 Montageanleitung

Montage

3 Montage
3. 1 Wandbefestigungsprofi l montieren
3. 1 . 1 Richtwerte zur Vorwahl der Schrauben und Dübel
WARNUNG!
Das Wandbefestigungspro l kann sich von der Wand lösen und schwere Verletzungen verursachen.
Unbedingt einen autorisierten Fachmann zur Beurteilung der Tragfähigkeit der Wand hinzuziehen.
Sicherstellen, dass die Unterkonstruktion eine sichere Befestigung des Wandbefestigungspro ls gewähr-
leistet.
Gesamt ügelgewicht [kg]
100
120
140
160
180
200
220
240
260
280
300
320
340
360
380
400
420
3. 1 .2 Wandbefestigungsprofi l anschrauben
Wandbefestigungspro l (1) ausrichten und
Bohrungen anzeichnen.
Wandbefestigungspro l (1) mit Schrauben (2)
festschrauben.
8
Variante kurz [kN] Variante mittel [kN]
0,6 0,8
0,7 0,9
0,8 1,0
0,8 1,1
0,8 1,2
0,6 0,8
0,6 0,8
0,6 0,9
0,7 0,9
0,7 1,0
– 1,1
– 1,1
– 1,2
– 1,2
– 1,3
– 1,4
– 1,4
Variante lang [kN] Schraubabstand [mm]
0,9
1,1
1,2
1,3
1,5
0,9
1,0
1,1
1,1
1,2
1,3
1,3
1,4
1,5
1,6
1,6
1,7
1
2
PERLAN 140
350
175
