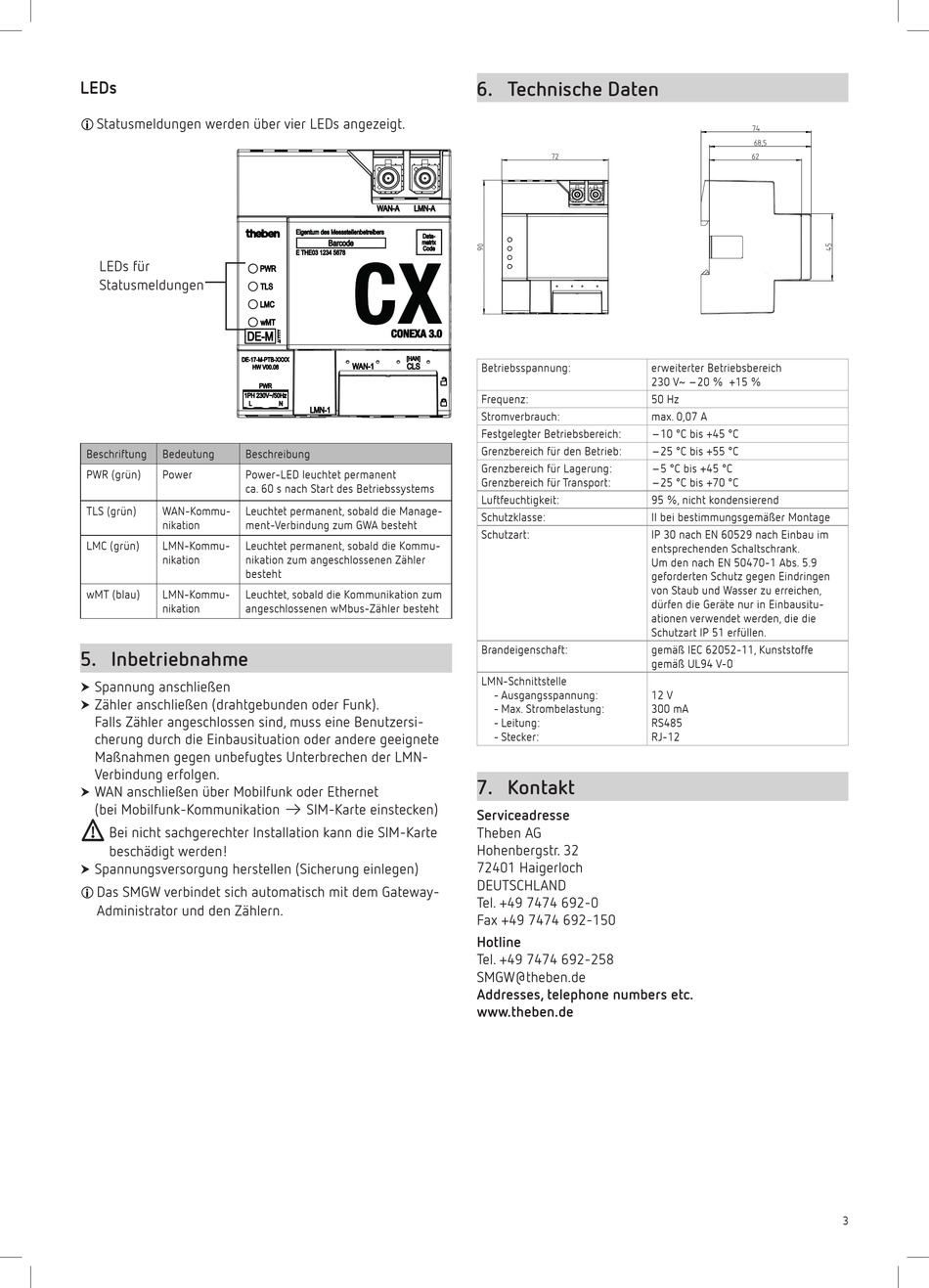

Theben CONEXA 3.0 Bedienungsanleitung Seite 3

LEDs
L Statusmeldungen werden über vier LEDs angezeigt.
LEDs für
Statusmeldungen
Beschriftung Bedeutung Beschreibung
PWR (grün) Power Power-LED leuchtet permanent
ca. 60 s nach Start des Betriebssystems
TLS (grün) WAN-Kommu- Leuchtet permanent, sobald die Manage-
nikation ment-Verbindung zum GWA besteht
LMC (grün) LMN-Kommu- Leuchtet permanent, sobald die Kommu-
nikation nikation zum angeschlossenen Zähler
besteht
wMT (blau) LMN-Kommu- Leuchtet, sobald die Kommunikation zum
nikation angeschlossenen wMbus-Zähler besteht
5. Inbetriebnahme
Spannung anschließen
†
†
Zähler anschließen (drahtgebunden oder Funk).
† †
Falls Zähler angeschlossen sind, muss eine Benutzersi-
cherung durch die Einbausituation oder andere geeignete
Maßnahmen gegen unbefugtes Unterbrechen der LMN-
Verbindung erfolgen.
WAN anschließen über Mobilfunk oder Ethernet
†
†
(bei Mobilfunk-Kommunikation → SIM-Karte einstecken)
!
Bei nicht sachgerechter Installation kann die SIM-Karte
beschädigt werden!
Spannungsversorgung herstellen (Sicherung einlegen)
†
†
L Das SMGW verbindet sich automatisch mit dem Gateway-
Administrator und den Zählern.
6. Technische Daten
Betriebsspannung: erweiterter Betriebsbereich
230 V~ –20 % +15 %
Frequenz: 50 Hz
Stromverbrauch: max. 0,07 A
Festgelegter Betriebsbereich: –10 °C bis +45 °C
Grenzbereich für den Betrieb: –25 °C bis +55 °C
Grenzbereich für Lagerung: –5 °C bis +45 °C
Grenzbereich für Transport: –25 °C bis +70 °C
Luftfeuchtigkeit: 95 %, nicht kondensierend
Schutzklasse: II bei bestimmungsgemäßer Montage
Schutzart: IP 30 nach EN 60529 nach Einbau im
entsprechenden Schaltschrank.
Um den nach EN 50470-1 Abs. 5.9
geforderten Schutz gegen Eindringen
von Staub und Wasser zu erreichen,
dürfen die Geräte nur in Einbausitu-
ationen verwendet werden, die die
Schutzart IP 51 erfüllen.
Brandeigenschaft: gemäß IEC 62052-11, Kunststoffe
gemäß UL94 V-0
LMN-Schnittstelle
- Ausgangsspannung: 12 V
- Max. Strombelastung: 300 mA
- Leitung: RS485
- Stecker: RJ-12
7. Kontakt
Serviceadresse
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Tel. +49 7474 692-0
Fax +49 7474 692-150
Hotline
Tel. +49 7474 692-258
SMGW@theben.de
Addresses, telephone numbers etc.
www.theben.de
3
