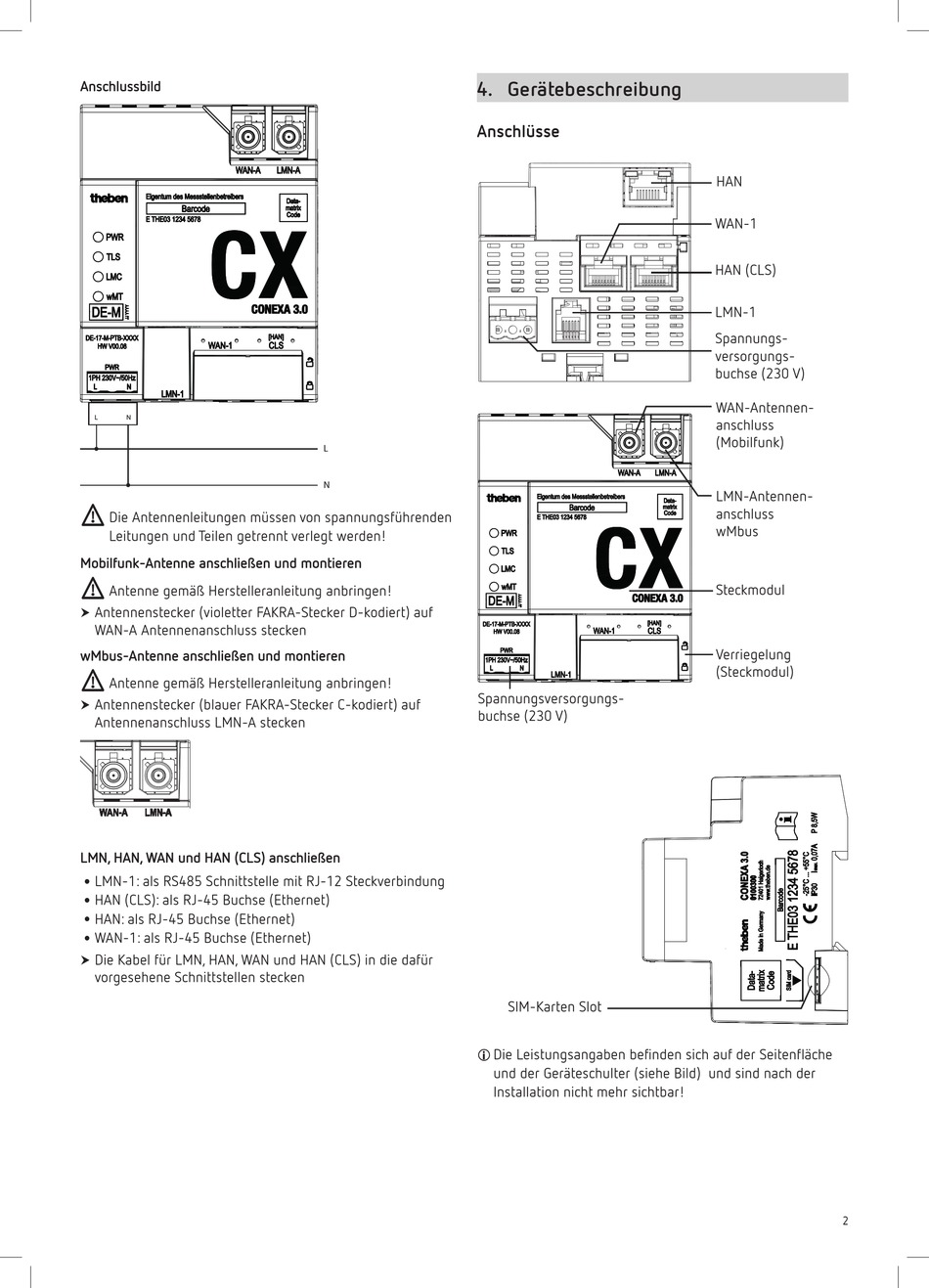

Anschlussbild
L N
!
Die Antennenleitungen müssen von spannungsführenden
Leitungen und Teilen getrennt verlegt werden!
Mobilfunk-Antenne anschließen und montieren
!
Antenne gemäß Herstelleranleitung anbringen!
Antennenstecker (violetter FAKRA-Stecker D-kodiert) auf
† †
WAN-A Antennenanschluss stecken
wMbus-Antenne anschließen und montieren
!
Antenne gemäß Herstelleranleitung anbringen!
Antennenstecker (blauer FAKRA-Stecker C-kodiert) auf
†
†
Antennenanschluss LMN-A stecken
LMN, HAN, WAN und HAN (CLS) anschließen
•
LMN-1: als RS485 Schnittstelle mit RJ-12 Steckverbindung
•
HAN (CLS): als RJ-45 Buchse (Ethernet)
•
HAN: als RJ-45 Buchse (Ethernet)
•
WAN-1: als RJ-45 Buchse (Ethernet)
Die Kabel für LMN, HAN, WAN und HAN (CLS) in die dafür
†
†
vorgesehene Schnittstellen stecken
4. Gerätebeschreibung
Anschlüsse
L
N
Spannungsversorgungs-
buchse (230 V)
L Die Leistungsangaben befinden sich auf der Seitenfläche
und der Geräteschulter (siehe Bild) und sind nach der
Installation nicht mehr sichtbar!
SIM-Karten Slot
HAN
WAN-1
HAN (CLS)
LMN-1
Spannungs-
versorgungs-
buchse (230 V)
WAN-Antennen-
anschluss
(Mobilfunk)
LMN-Antennen-
anschluss
wMbus
Steckmodul
Verriegelung
(Steckmodul)
2
