KAPITEL 2: MONTAGEANLEITUNG
MONTAGESCHRITTE:

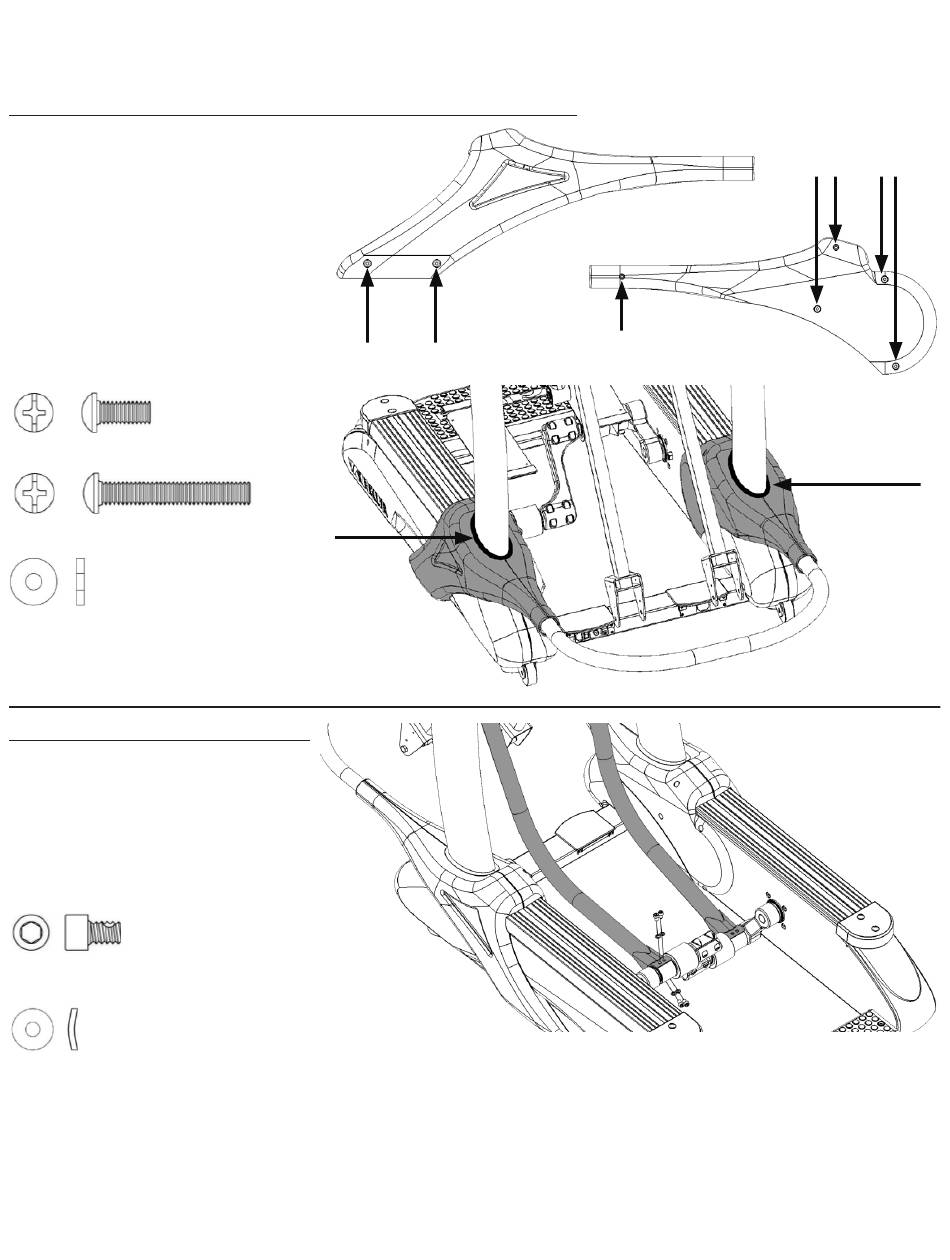

SCHRITT 9 Abdeckungen für Schutzbügel und Dichtung anbringen:
a) Befestigen Sie die innere und äußere
Schutzbügelabdeckung mit jeweils 6
kurze Schraube
M5 0,8x12 Schrauben und 1 M5 0,8x50 Schraube.
* Schraublöcher sind rechts abgebildet.
b) Schieben Sie die schwarzen
Gummidichtungen an den Seitenträgern
herunter, bis sie eng auf den soeben
befestigten Schutzbügelabdeckungen
aufliegen.
Lange Schraube
kurze Schraube
und Unterlegscheibe
Erforderliche Teile:
12 M5 0,8x12 Schrauben
2 M5 0,8x50 Schrauben
2 Unterlegscheiben
* Verwenden Sie bei der Montage der
Kunststoffkomponenten KEINE Schlagbohrmaschine!
SCHRITT 10 Zugstangen montieren:
a) Befestigen Sie das untere Ende
der Zugstangen mit je 4 M8 1,25x12
Schrauben und 4 M8 Tellerscheiben.
Ziehen Sie die Schrauben noch nicht
fest an.
Erforderliche Teile:
8 M8 1,25x12 Schrauben
8 Tellerscheiben
