true XS1000 Bedienungsanleitung Seite 18

MONTAGESCHRITTE:

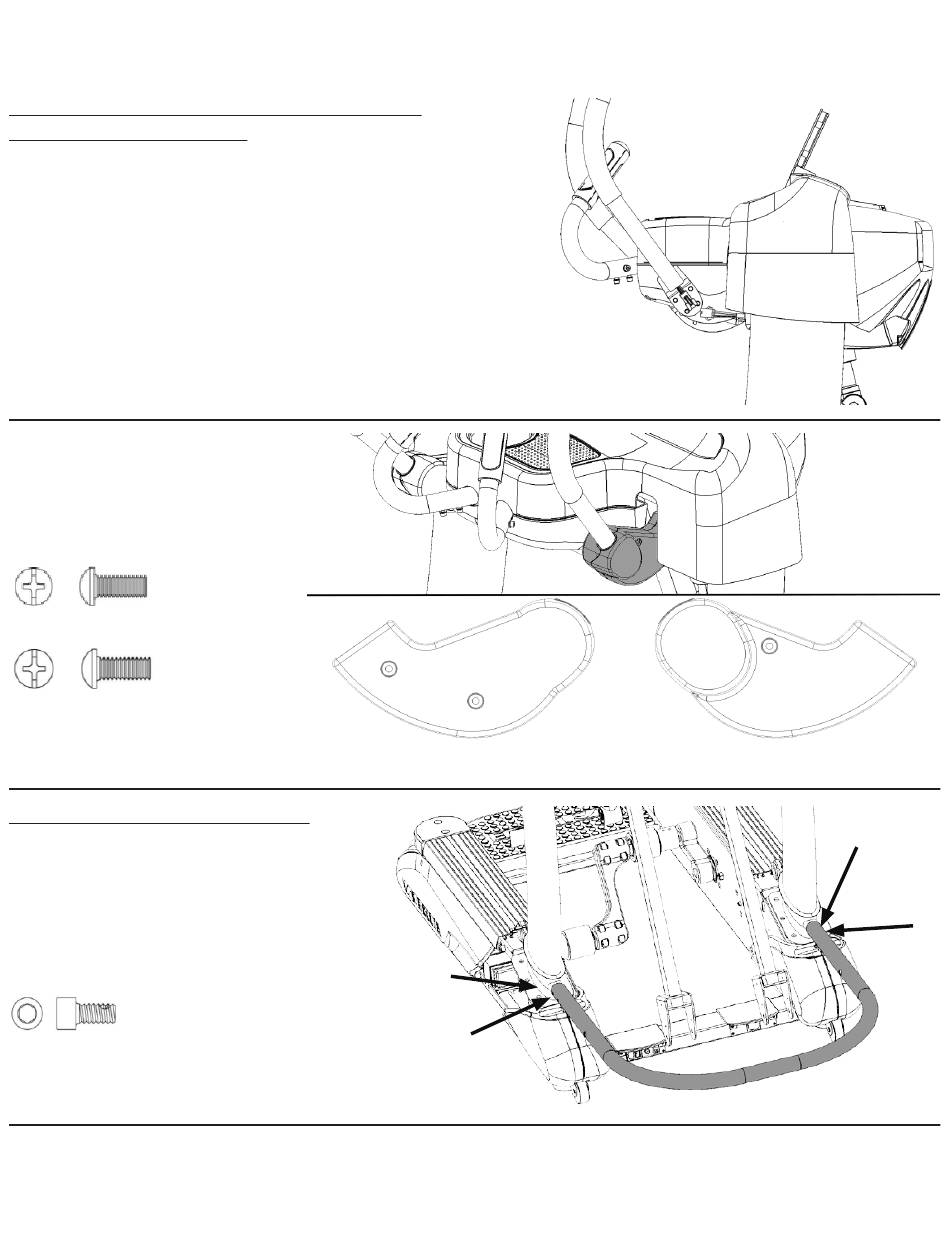

SCHRITT 7 Kabel anschließen und Abdeckungen
der Schwingarme anbringen:
a) Schließen Sie das Kabel für den Fernzugriffsschlüssel am unteren
Ende der beiden oberen Schwingarme an.
b) Befestigen Sie die Abdeckungen
der Schwingarme mit je 2 M5 0,8x25
Schrauben und 1 M5 0,8x12 Schraube
auf jeder Seite.
Erforderliche Teile:
4 M5 0,8x25 Schrauben
2 M5 0,8x12 Schrauben
* Verwenden Sie bei der Montage der
Kunststoffkomponenten KEINE Schlagbohrmaschine!
SCHRITT 8 Schutzbügel montieren:
a) Schieben Sie den Schutzbügel über die
Enden auf der Vorderseite des Gerätes.
b) Verwenden Sie zur Sicherung 4
M8 1,25x16 Schrauben.
Erforderliche Teile:
4 M8 1,25x16 Schrauben
Hinweis:
KAPITEL 2: MONTAGEANLEITUNG
Truefitness.com / +1 800.426.6570 / +1 636.272.7100
Wenn dieses Gerät an eine andere Stromquelle als 110 V angeschlossen
wird, installieren Sie den erforderlichen Transformator JETZT.
Die Installationsanweisungen liegen dem Transformator bei.
