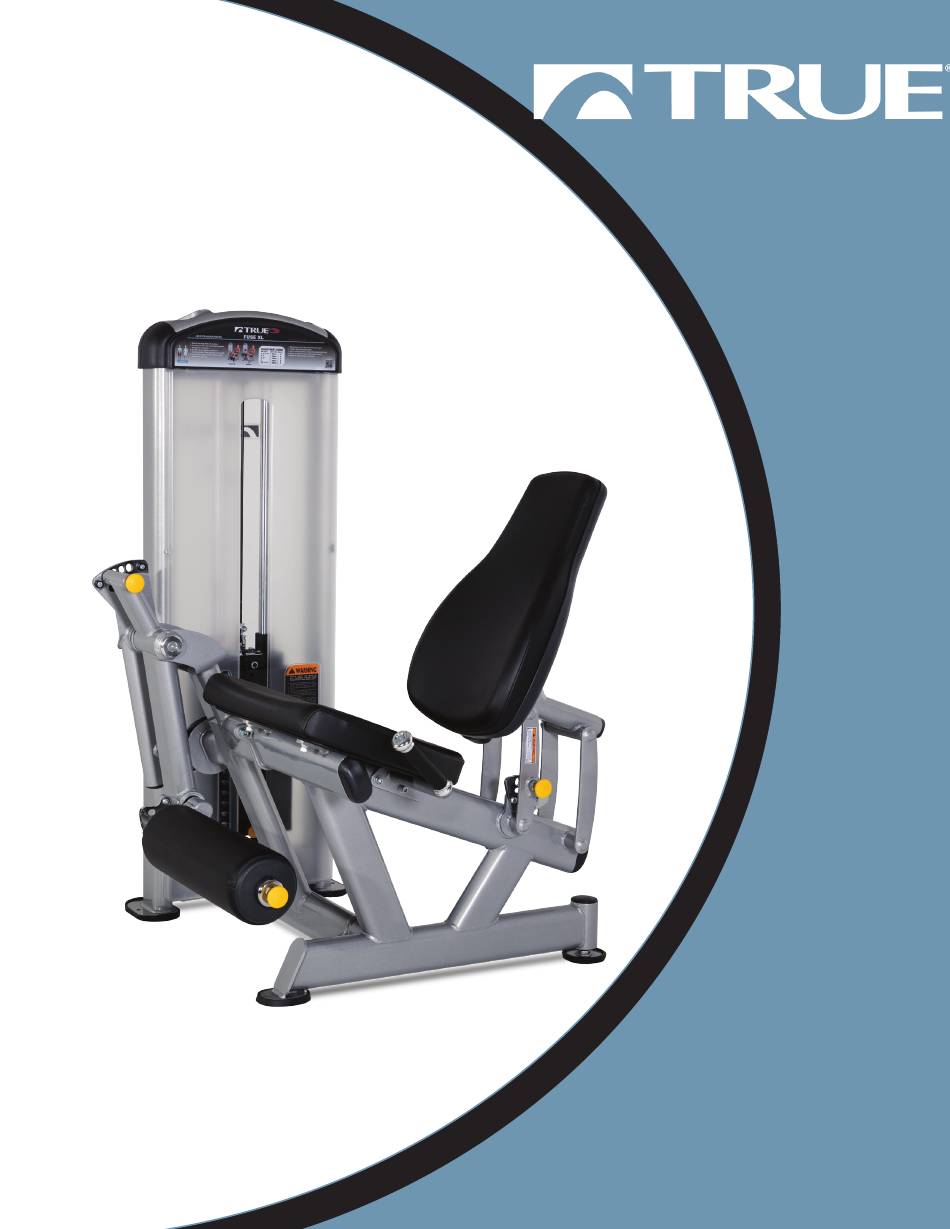

- Seite 1 Fuse XL-0100 Beinlängeneinstellung BEDIENUNGS- ANLEITUNG Modellnr. FUSE XL-0100 Revision 011617...
- Seite 2 .مواصفات المنتج وميزاته وبرامجه قابلة للتغيير دون إشعار www.truefitness.com لالطالع على أحدث دليل مالك، ي ُ رجى زيارة www.truefitness.com/resources/document-library/ لالطالع على المستندات بلغات إضافية، ي ُ رجى زيارة Seite # 2 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
-
Seite 3: Eine Nachricht An Unsere Kunden
Fuse XL-0100 EINE NACHRICHT AN UNSERE KUNDEN Frank Trulaske hat sich bei der Gründung von TRUE Fitness® vor mehr als 35 Jahren von der einfachen Philosophie leiten lassen, unübertroffene Fitnessgeräte herzustellen und den Kunden erstklassige Dienstleistungen und Support anzubieten. Heute ist TRUE der weltweit führende Anbieter von erstklassigen Fitnessgeräten für gewerbliche und private Märkte. -
Seite 4: Inhaltsverzeichnis
• KONTAKTAUFNAHME FÜR WARTUNG ................29 • KONTAKTAUFNAHME MIT DER VERKAUFSABTEILUNG ..........29 • MELDUNG VON VERSANDSCHÄDEN ODER BESCHÄDIGTEN TEILEN ....30 KAPITEL 5: ZUSÄTZLICHE INFORMATIONEN .......................32 Seite # 4 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... -
Seite 5: Kapitel 1: Sicherheitshinweise
Einrichtung, um das Gerät bis zur Reparatur mit einem Schild „AUSSER BETRIEB, NICHT VERWENDEN“ zu versehen. Verwenden Sie für die Wartung dieses Gerätes nur von TRUE gelieferte Ersatzteile. 10. Weisen Sie Nutzer an, keine lose oder schlotternde Kleidung und keine hängenden Kopfhörerkabel zu tragen, wenn sie dieses Gerät benutzen. - Seite 6 Installieren Sie dieses Gerät auf einem stabilen, ebenen Standplatz, der über eine Strecke von 3 m keine Abweichung von mehr als 0,32 cm aufweist (oder gemäß der lokalen Bau- und architektonischen Vorschriften.) TRUE empfiehlt dringend, alle Geräte am Boden zu verankern, um Bewegungen zu verhindern und die Stabilität zu erhöhen. ...
- Seite 7 Überprüfen Sie die Funktion Ihres Gerätes TÄGLICH und verifizieren Sie dabei Folgendes: Wenn Kabel vorhanden sind, prüfen Sie die Kabel und Endstücke auf Anzeichen von Abnutzung. Sollten Sie abgenutzt, verschlissen oder beschädigt sein, ersetzen Sie sie durch TRUE Ersatzteile. Verifizieren Sie, dass alle Einstellungen funktionieren und mühelos vorgenommen werden können.
-
Seite 8: Allgemeine Pflege Und Wartung
12. Stellen Sie sicher, dass die Hardware fest angezogen ist, bevor Sie das Gerät benutzen. Bewahren Sie diese Anweisungen für zukünftige Referenzzwecke auf. Sollten Sie Fragen haben, wenden Sie sich bitte an Ihren TRUE Händler oder an TRUE Fitness Technology unter 1-800-883-8783 oder service@truefitness.com. -
Seite 9: Einhaltung Der Bestimmungen
Dieses Gerät entspricht allen Standards für Fitness-Produkte. Eine vollständige Compliance-Liste finden Sie unter C 42% M 8% Y-0 K30% (pantone 5415) www.TrueFitness.com. Finished Trim Size 16.496” (419mm) x 3.917” (99.5mm)” Seite # 9 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... -
Seite 10: Kapitel 2: Montageanleitung
Gewichtstapel von 250 lb. • Bodenbelastung: • Für den Standard-170-lb-Stapel sind es 240 kg/m2 • Für den optionalen 250-lb-Stapel sind es 288 kg/m2 Seite # 10 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... -
Seite 11: Erforderliche Werkzeuge
Standard-Stapel von 170 lb: Paket mit 10-lb-Gewichtsplatten Teilenummer: B1602 enthält (4) 10-lb-Gewichtsplatten • Optionaler Stapel von 250 lb: Paket mit 15-lb-Gewichtsplatten Teilenummer: B1603 enthält (4) 15-lb-Gewichtsplatten Seite # 11 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... -
Seite 12: Vormontage-Checkliste
FUS-00GR001 FÜHRUNGSSTANGE Benutzerhandbuch überein. XL2-100TC001X VORDERE OBERE HAUBE FUS-00MT001 OBERES HAUBENPOLSTER FUS-00TC004 OBERE HAUBE FUS-00TC002 HINTERE OBERE HAUBE TRXL2-07U500X KONSOLENTRÄGER PAD-ST002-00X SITZPOLSTER 9005BPD000X RÜCKENPOLSTER Seite # 12 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... - Seite 13 GASFEDER TRXL2-01MF700 QUERSTREBE TRXL2-01PA700X KABELGELENKARM TRXL2-01PA500X HEBEARM TRXL2-01PA600X KNÖCHELPOLSTERARM FUS-00TP016X OBERSTE PLATTE TRXL2-01AX501 ACHSE FUS-01CB500X KABEL LBL-WS-FU170 GEW. ETIKETT 170 LB LBL-WS-FU250 GEW. ETIKETT 250 LB Seite # 13 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
-
Seite 14: Montageschritte
FUS-01CB500X KABEL Hardware. Hinweis: Ziehen Sie die Hardware für Hauptrahmen und Konsolenträger nicht vor Schritt 8 (Frontabdeckung) fest. Verstellbares Fußpolster zur Justierung des Gerätes. Seite # 14 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... - Seite 15 VERSTREBUNGSPLATTE FUS-01GS001 GASFEDER, 280 bis 480 mm, 250 N 13 TRXL2-01SF500X RÜCKENPOLSTERRAHMEN C-766A KONTERMUTTER, 3/8x16 Zoll TRXL2-01SF611 VERSTREBUNGSPLATTE (KURZ) FUS-02CP002 SPANNSTABKAPPE C-731C KONTERMUTTER, 5/16 x 18 Zoll Seite # 15 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 16 TRXL2-01MF700X QUERSTREBE angegebenen Hardware an. TRXL2-01PA500X HEBEARM TRXL2-01PA600X KNÖCHELPOLSTERARM TRXL2-01PA700X KABELGELENKARM TRXL2-01AX501 ACHSE ACHSDECKEL IN-S51102100 (ALUMINIUMKAPPE) C-658 FH-SCHRAUBE, 3/8 x 16 Zoll, 1 Zoll Seite # 16 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 17 Achten Sie darauf, an dieser Seite des Konsolenträgers Kontermuttern anzubringen. Gewichtstapel P/Ns B1602 (10 lb) und B1603 (15 lb) werden in Paketen mit vier Platten geliefert Seite # 17 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 18 SCHULTERSCHRAUBE, festziehen, stellen Sie sicher, dass das 12 x 28 MM, M10 Kabel in der Nut der Umlenkrolle sitzt. SH-SCHRAUBE, 3/8 x 16 Zoll, C-626 1 3/4 Zoll FUS-01CB500X KABEL Seite # 18 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 19 UNTERLEGSCHEIBE, 3/8 Zoll C-766A KONTERMUTTER, 3/8 x 16 Zoll SH-SCHRAUBE, 3/8 x 16 Zoll, Hinweis: Der Griff sitzt unter C-631 3 Zoll der Halterung, die sich auf der Hauptrahmeneinheit befindet. Seite # 19 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 20 C-754C UNTERLEGSCHEIBE, 3/8 Zoll Rückenpolsterrahmen C-749 SICHERUNGSSCHEIBE, 3/8 Zoll FUS-00PT001 SITZLEHNENSCHALE und das Sitzpolster an 9005BPD000X RÜCKENPOLSTER der Hauptrahmeneinheit. C-625 SH-SCHRAUBE, 3/8 x 16 Zoll, 1 1/2 Zoll Seite # 20 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 21 Flachkopfschraube Hinweis: Überdrehen Sie beim Sichern der Abdeckung nicht die Schrauben. Befestigen Sie wie in der Abbildung gezeigt das Ringende des Auswahlpins an der Halterung Seite # 21 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 22 Hauben FUS-00TC002 HINTERE OBERE HAUBE mithilfe der angegebenen Hardware FUS-00TC001 VORDERE OBERE HAUBE am Konsolenträger. C-1004 M6 x 60 Flachkopfschraube Fest anziehen. Nicht überdrehen! Seite # 22 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
- Seite 23 GEW. ETIKETT 170 LB Frontabdeckung an. LBL-WS-FU250 GEW. ETIKETT 250 LB Hinweis: Wählen Sie das korrekte Gewichtstapel-Etikett, basierend auf Ihrer Stapelauswahl (Standard 170 lb oder optional 250 lb). Seite # 23 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
-
Seite 24: Kapitel 3: Pflege Und Wartung
KAPITEL 3: PFLEGE UND WARTUNG PFLEGE UND WARTUNG: TÄGLICHE INSPEKTION UND WARTUNG: WÖCHENTLICHE INSPEKTION UND WARTUNG: Seite # 24 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... -
Seite 25: Weitere Regelmässige Vorbeugende Wartungsmassnahmen
KAPITEL 4: PFLEGE UND WARTUNG KAPITEL 3: PFLEGE UND WARTUNG WEITERE REGELMÄSSIGE VORBEUGENDE WARTUNGSMASSNAHMEN REINIGUNG DES GERÄTES: Seite # 25 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com Truefitness.com / +1 800.426.6570 / +1 636.272.7100... - Seite 26 Kraft Fuse XL-0100 KAPITEL 4: PFLEGE UND WARTUNG KAPITEL 3: PFLEGE UND WARTUNG Seite # 26 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
-
Seite 27: Kabelinspektion Und Wartung
Kraft Fuse XL-0100 KAPITEL 4: PFLEGE UND WARTUNG KAPITEL 3: PFLEGE UND WARTUNG KABELINSPEKTION UND WARTUNG: Schlecht Seite # 27 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com... - Seite 28 KAPITEL 4: PFLEGE UND WARTUNG Fuse XL-0100 KAPITEL 3: PFLEGE UND WARTUNG Kabelbolzen Oberste Platte Kabelmutter 25,4 mm (1 Zoll) Maximal Seite # 28 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com Truefitness.com / +1 800.426.6570 / +1 636.272.7100...
-
Seite 29: Kapitel 4: Kundendienst
GESCHÄFTSZEITEN: 8.30 Uhr – 17.00 Uhr CST E-Mail: service@truefitness.com KONTAKTAUFNAHME MIT DER VERKAUFSABTEILUNG: Interesse an TRUE-Produkten? Wenden Sie sich bei Kauf- oder Produktfragen an uns. Wir werden Sie dann an den entsprechenden Verkaufsberater weiterleiten, der Ihnen Ihre Fragen gerne beantworten wird. TRUE FITNESS HOME OFFICE 865 HOFF ROAD ST. -
Seite 30: Meldung Von Versandschäden Oder Beschädigten Teilen
Sendung. Diese wird dann vom Versandunternehmen wieder an TRUE Fitness zurückgesendet. Informieren Sie TRUE Fitness davon, dass Sie den Empfang der Sendung verweigert haben, indem Sie den Kundendienst unter +1 800.883.8783 oder das Verkaufsteam unter +1 800.426.6570 während der normalen Geschäftszeiten montags bis freitags anrufen. - Seite 31 Garantien außerhalb der USA und Kanada können variieren – Erkundigen Sie sich bitte bei Ihrem Händler nach Einzelheiten. Die Spezifikationen können ohne Ankündigung geändert werden. Anleitungsvideo ansehen Seite # 31 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com truefitness.com +1.800.426.6570 +1.636.272.7100 ©2016 True Fitness Technology, Inc...
-
Seite 32: Kapitel 5: Zusätzliche Informationen
Rahmen: Für den Rahmen wird eine 10-jährige Garantie auf Material- und Herstellungsmängel gewährt. Für Arbeitsleistung und Fracht (für von TRUE versandte Teile) gilt die Garantie für die Dauer eines Jahres ab Kaufdatum. * Farbe oder Beschichtungen fallen nicht unter diese beschränkte Garantie für den Konstruktionsrahmen. - Seite 33 IN BEZUG AUF DIE DAUER EINER STILLSCHWEIGENDEN GARANTIE ZU, SODASS DIE VORSTEHENDE EINSCHRÄNKUNG MÖGLICHERWEISE NICHT AUF SIE ZUTRIFFT. Bewahren Sie diese Seite für Ihre Unterlagen auf Seite # 33 von 34 True Fitness Technology • O’Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com...
-
