SPM K-Soft Betriebs- Und Wartungsanleitung Seite 57

D
- ie Spirale sorgfältig so in den Zylinder
einsetzen, dass der hintere Schaft perfekt in
seine Aufnahme im Inneren des Zylinders gleitet
(Abb.16).
N
- achdem die Dichtungen wieder am Kolben
angebracht und geschmiert wurden (Abb.29),
den Kolben in seine Aufnahme im Flansch
einführen, den Zapfhebel mit seiner Feder
anbringen und die Verbindung mithilfe des
Befestigungsstifts (Abb.17) wieder herstellen.
!ACHTUNG!
E
in nicht einwandfreies Gleiten des Hahns
beeinträchtigt dessen Dichtheit.
D
- ie Dichtungen des frontalen Flanschs
sorgfältig schmieren (Abb.18).
D
- en Flansch so wieder anbringen, dass der
Zentrierstift in seiner Aufnahme zu liegen
kommt (Abb.19).
Ausgabedatum: Februar 2019 Revision: 1

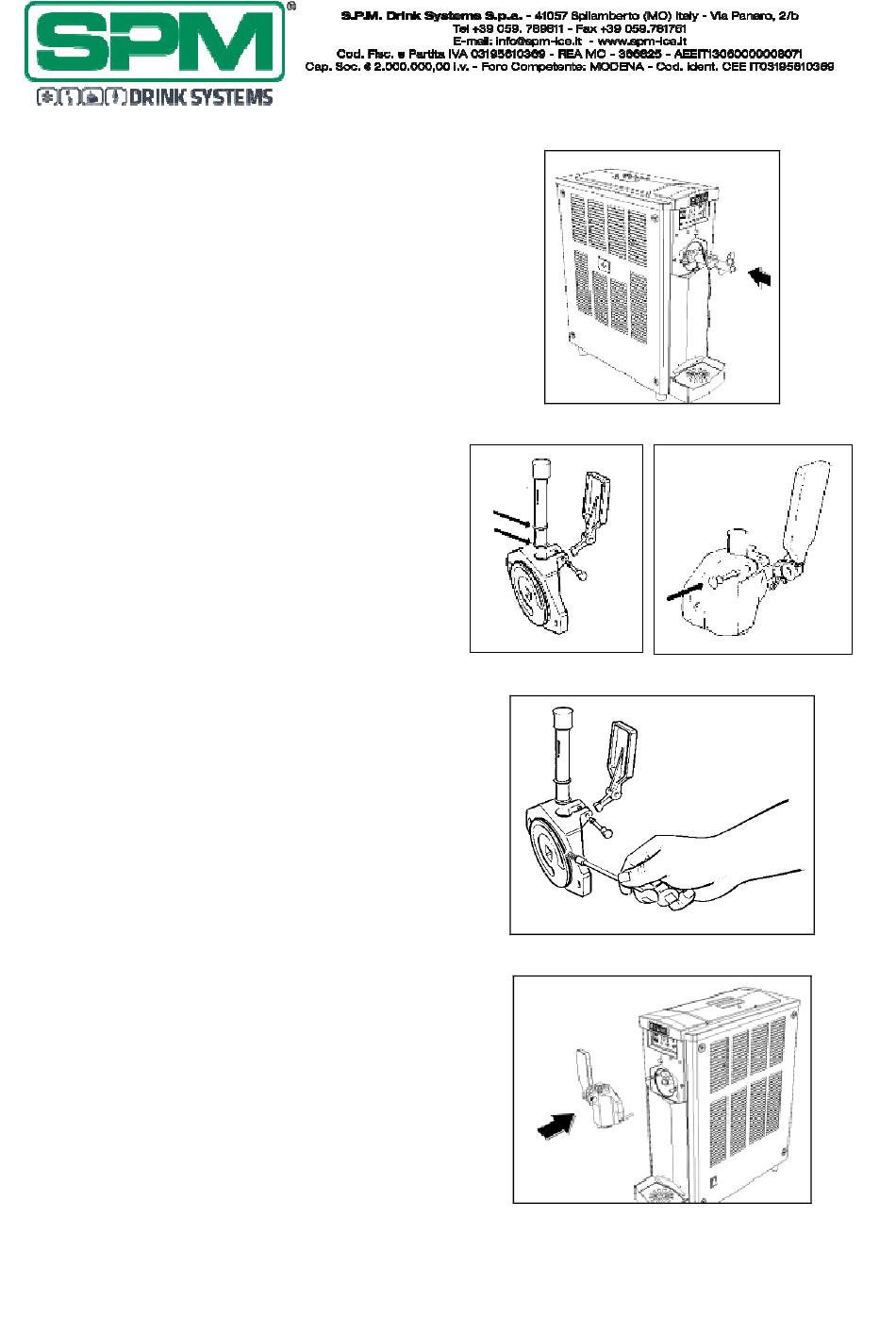

Abb. 16
Abb. 17
Abb. 18
Abb. 19
Seite: 57/76
