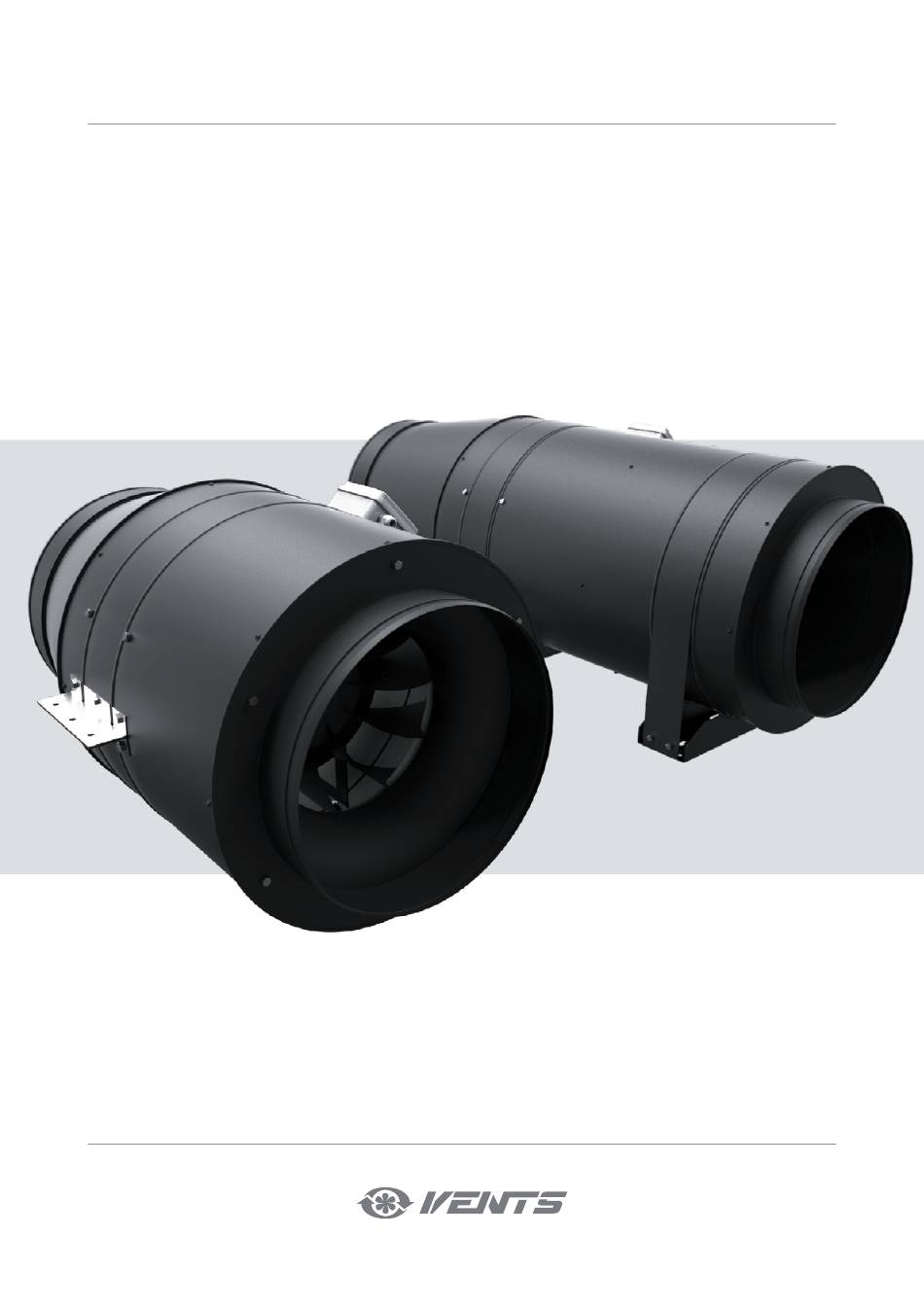

- Seite 1 BETRIEBSANLEITUNG TT-M TT Silent-M TT-MD TT Silent-MD TT-MD EC TT Silent-MD EC Diagonal-Rohrventilator...
-
Seite 2: Inhaltsverzeichnis
Rohrventilator TT (Silent) M(D) INHALT Sicherheitsvorschriften ................2 Verwendungszweck ................4 Lieferumfang ..................4 Bezeichnungsschlüssel .................4 Technische Daten .................5 Bauart und Funktionsweise ..............7 Montage und Betriebsvorbereitung ............7 Netzanschluss und Steuerung ............10 Wartungshinweise ................12 Störungsbehebung ................12 Lagerungs- und Transportvorschriften ..........13 Herstellergarantie ................13 Abnahmeprotokoll ................14 Verkäuferinformationen ...............14 Montageprotokoll .................14 Garantiekarte ..................14... - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel nicht verbiegen und nicht • Das Gerät ist vorsichtig auszupacken. beschädigen. • Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche • Beim Anschluss an das Stromnetz keine betreiben.
-
Seite 4: Verwendungszweck
Rohrventilator TT (Silent) M(D) VERWENDUNGSZWECK Der Ventilator ist für die Lüftung von Industriegebäuden, Schwimmhallen, Mehrfamilienhäusern, Büros, Krankenhäusern, Restaurants und anderen Räumlichkeiten bestimmt. Die Silent werden in Lüftungssystemen in unterschiedlichen Gewerbe- und Industrieräumen mit erhöhten Anforderungen an den Geräuschpegel wie Bibliotheken, Konferenzhallen, Lehranstalten, Kindergärten etc. verwendet. Der Ventilator ist ein Bestandteil des Lüftungssystems und nicht für den Einzelbetrieb ausgelegt. -
Seite 5: Technische Daten
TECHNISCHE DATEN Der Ventilator ist in geschlossenen Räumen oder an überdachten Stellen im Freien bei Temperaturen von +1 °C bis +40 °C und bei einer relativen Luftfeuchtigkeit von höchstens 80% einsetzbar. Die Fördermitteltemperatur häng vom Modell des Ventilators (siehe technische Daten). Das Gerät gehört zu den elektrischen Anlagen der Klasse I. - Seite 6 Rohrventilator TT (Silent) M(D) TECHNISCHE DATEN FÜR VENTILATOREN TT (SILENT) MD Versorgungsspannung, 50 Hz, V 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 3~ 400 Leistungsaufnahme, W 1450 1350 Stromaufnahme, A 1,35 1,35 Max. Luftdurchsatz, m 3200 4310 6050...
-
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Das Gerät ist ein Diagonal-Rohrventilator. Das Gehäuse ist aus Stahlblech gefertigt (für die Modelle Silent ist ein wärme- und schallisoliertes Material verwendet). Die Anschlussstutzen haben einen runden Querschnitt. Der Ventilator verfügt über einen Motor mit Diagonal-Laufrad. Der Motor besitzt in die Wicklung eingebaute Thermorelais (TW) zum Überhitzungsschutz, die immer angeschlossen sein müssen. - Seite 8 Wenn die Lüftungsrohre an einem oder mehreren Stutzen des Geräts fehlen oder zu kurz sind, schützen Sie die innenliegenden Teile des Geräts mit einem Gitter oder einer anderen Schutzvorrichtung mit einer Maschenweite von max. 12,5 mm vor dem Eindringen von Fremdkörpern. MONTAGE DES VENTILATORS TT-M(D) ACHTUNG! Die Befestigungselemente sind nicht im Lieferumfang erhalten!
- Seite 9 MONTAGEVARIANTEN DES VENTILATORS TT SILENT-M(D) MONTAGE DES VENTILATORS TT SILENT-M(D) 1. Lösen Sie die Schrauben, welche die Schlauchschelle 2. Befestigen Sie den Montagehalter mit Schrauben und Dübeln und den Montagehalter zusammenhalten, mithilfe eines in der passenden Größe (nicht im Lieferumfang enthalten) an Schraubenschlüssels der richtigen Größe.
-
Seite 10: Netzanschluss Und Steuerung
Rohrventilator TT (Silent) M(D) NETZANSCHLUSS UND STEUERUNG VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT . JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST . - Seite 11 TT Silent-MD 355-1 EC TT Silent-MD 400-1 EC TT - MD 355-1 EC TT - MD 400-1 EC R-1/010 Stromversorgung 1~230 V/50 (60) Hz 10V: 10 V Gleichstromversorgung fur den Potentiometer zur Drehzahleinstellung GND: Erdung für Gleichstromversorgung E1: 0-10 V Eingangssignal des Gleichstroms für Drehzahleinstellung D1 : digitales Freigabesignal A1 : Status/Tachoausgang A : MODBUS Kommunikationsschnittstelle (RD:285)
-
Seite 12: Wartungshinweise
Rohrventilator TT (Silent) M(D) TT - MD 450-1 EC TT - MD 500-1 EC TT Silent-MD 450-1 EC Stromversorgung 1~230 V/50 (60) Hz 24V: 24 V Gleichstromversorgung 10V: 10 V Gleichstromversorgung für den Potentiometer zur Drehzahleinstellung GND: Erdung für Gleichstromversorgung D1: Analogeingang für Drehzahleinstellung über das Potentiometer (0-10 V) oder PLM-Signal E1: 0-10 V Eingangssignal des Gleichstroms für Drehzahleinstellung RC: Schließerkontakt wird im Alarmfall geschlossen (Schaltparameter: 250 V AC. -
Seite 13: Lagerungs- Und Transportvorschriften
LAGERUNGS- UND TRANSPORTVORSCHRIFTEN Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5°C bis + 40°C lagern. Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. Bei Umschlagsarbeiten Hebezeug zur Vorbeugung möglicher Schäden verwenden. Die Transporterfordernisse für diese Ladungsart sind zu erfüllen. -
Seite 14: Abnahmeprotokoll
Rohrventilator TT (Silent) M(D) ABNAHMEPROTOKOLL Diagonal-Rohrventilator Typ des Geräts TT ____________________________________________ Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Verkaufsdatum Der Ventilator mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Verkäufers MONTAGEPROTOKOLL Diagonal-Rohrventilator... - Seite 15 www.ventilation-system.com...
- Seite 16 V135DE-03...
