Per il corretto funzionamento del Blocksystem si consigliano i seguenti spessori minimi delle pareti
delle celle (isolante poliuretano): celle MBP e HBP spessore isolamento 60 mm; celle LBP spessore
isolamento 100 mm.
6. 1 Modalità di installazione
• Sollevare il Blocksystem con un muletto (o altro mezzo di sollevamento) utilizzando gli appositi
ganci.
• Fissare la parte condensante alla parete verticale con n° 4 viti come indicato in Fig. 2, rispettando
un'altezza minima da terra di 400 mm.
• Procedere al fissaggio dell'evaporatore all'interno della cella per mezzo di 4 bulloni d'acciaio
(vedi Fig. 2).
• Prolungare il tubo di scarico della vaschetta evaporatore con un tubo di gomma (temperatura di
resistenza minima :90°C) fino all'esterno della cella realizzando un sifone ( vedi Fig. 2). N.B. nel
caso di modelli MBP e LBP inserire la resistenza di scarico all'interno del tubo.
• Praticare un foro sulla parete della cella (Vedi Fig. 2) per il passaggio dei tubi di mandata, di
aspirazione e per il tubo di scarico acqua.
• Praticare un foro per il passaggio dei cavi elettrici: cavo di alimentazione, cavo ventole
evaporatore, cavo resistenza di scarico, cavo resistenze di sbrinamento, cavo luce cella.
• Praticare un altro foro per il passaggio del cavo micro-porta, sonde temperatura e fine
sbrinamento. N.B.: è necessario che questi cavi passino lontano dai cavi percorsi da corrente
elettrica onde evitare disturbi ai segnali
Legenda
S = Tubo di aspirazione
D = Tubo di mandata
Sf = Sifone scarico acqua
R = Resistenza di scarico (solo per modelli MBP e LBP)
6. 2 Installazione dell'evaporatore
Vedi Fig.2, e documentazione in allegato
6. 3 Collegamento frigorifero
Per effettuare questo collegamento, prevedere le tubazioni della linea liquido e aspirazione, secondo
i diametri degli attacchi presenti nella macchina.
I diametri consigliati, sono validi fino a lunghezze max di 10m.
dimensionare i diametri in modo da garantire la corretta velocità del gas.
Le tubazioni vanno fissate alla parete nei pressi delle curve, delle saldature e ogni 1,5 – 2m nei tratti
rettilinei.

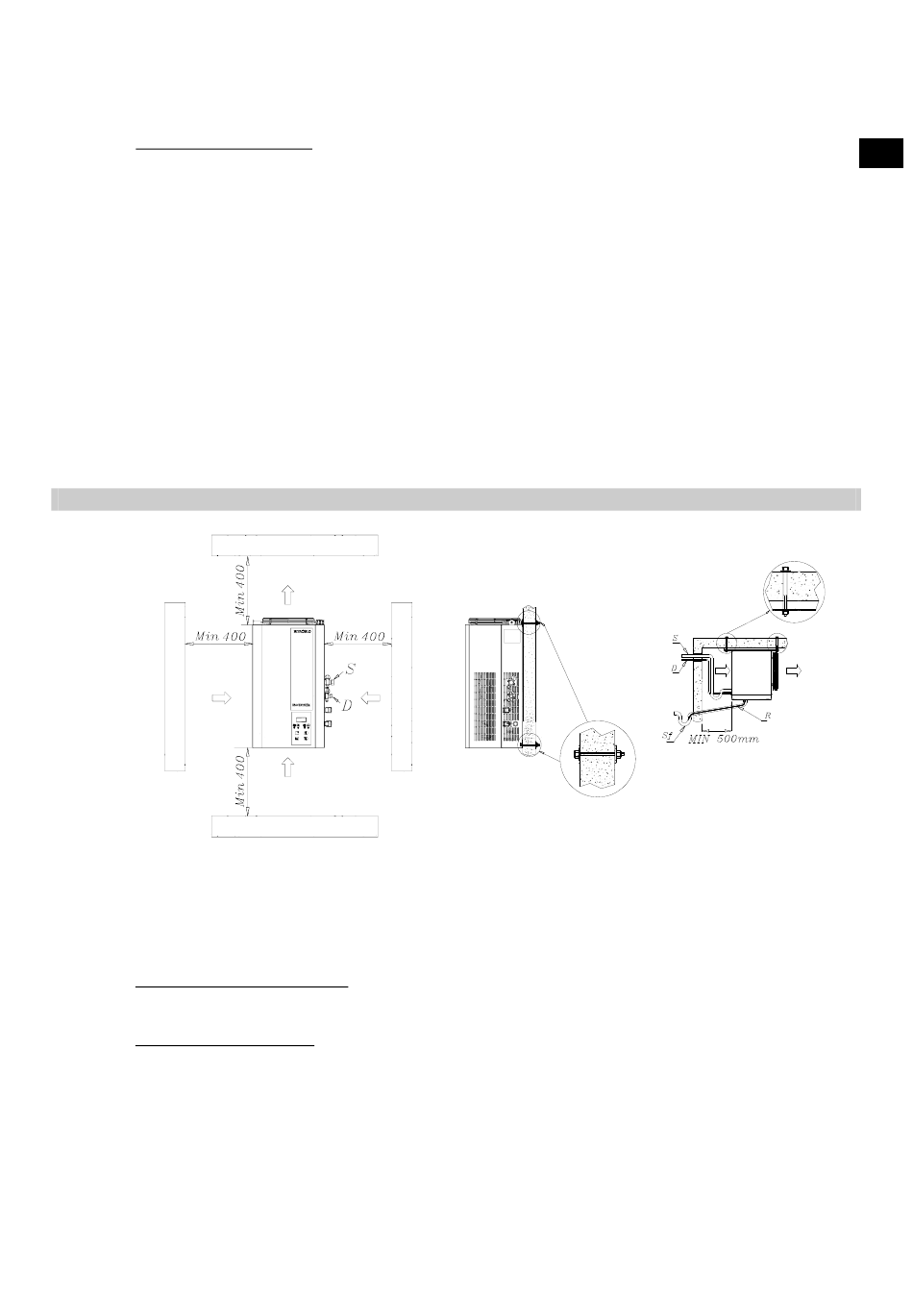

Fig. 2
set
on
off
Per lunghezze maggiori,
