6. ALLEGATI

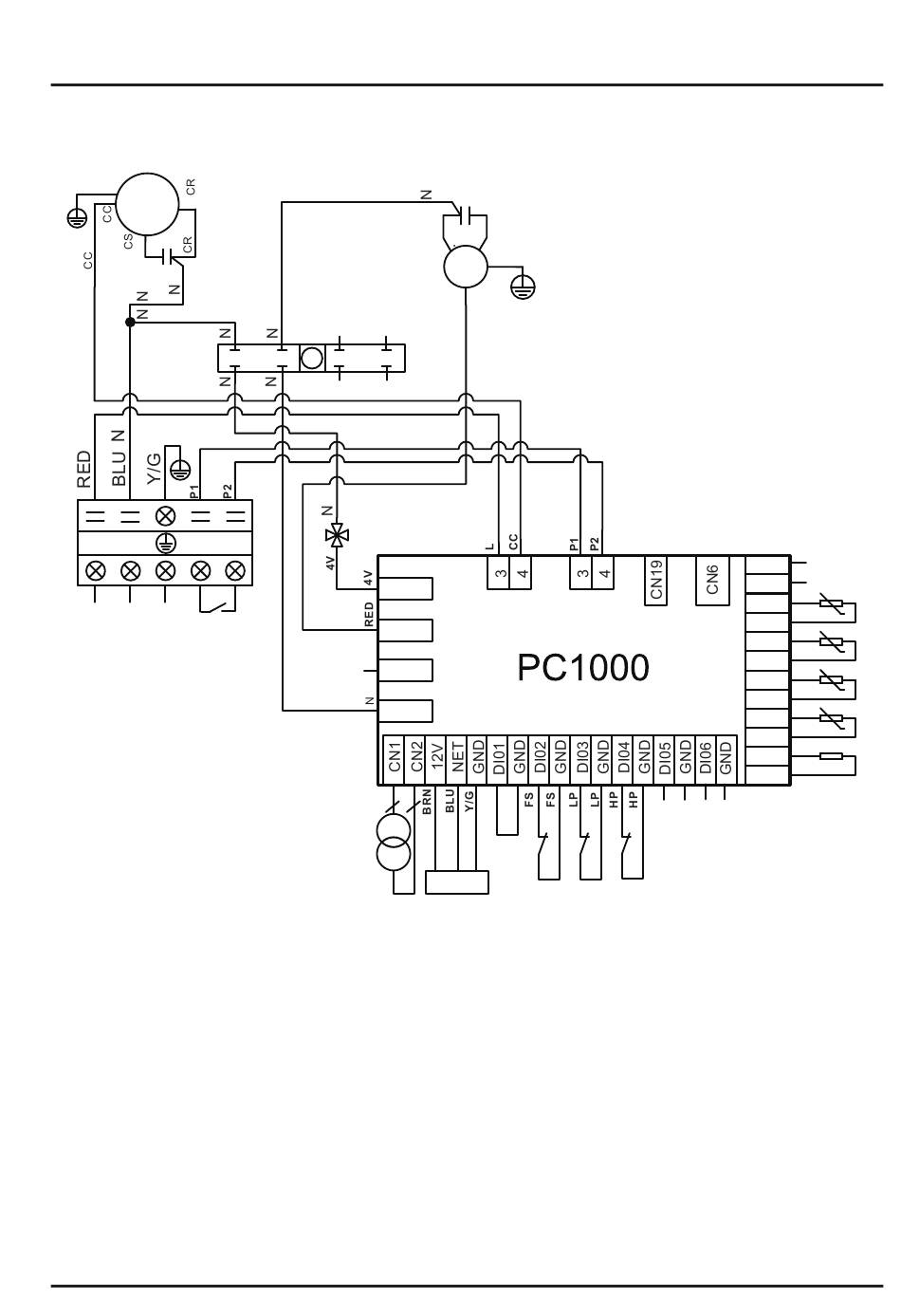

6.1 Schemi elettrici

COMP
WHT
CC CR
CS
BLK
RED
C1
1
L N
TO POWER
OUT2
SUPPLY
220-240V~/50Hz
NOTE:
AT: SONDA DI TEMPERATURA ARIA
COMP: COMPRESSORE
CT: SONDA TEMPERATURA EVAPORATORE
FM: MOTORE VENTILATORE
FS: RIVELATORE PRESENZA ACQUA
HP: PRESSOSTATO ALTA PRESSIONE
IT: SONDA TEMPERATURA INGRESSO ACQUA
1 3 5
N
01
2 4 6
4V
2
OUT3
OUT4
OUT5
AC-N
2
TC
12V
C2
BLU BLK
FM
RED
7
8
OUT1
2
Controller
FS
LP: PRESSOSTATO BASSA PRESSIONE
OT: SONDA TEMPERATURA USCITA ACQUA
TC: TRASFORMATORE 230V~ / 12V~
4V: VALVOLA A 4 VIE
C1: CONDENSATORE COMPRESSORE
C2: CONDENSATORE VENTILATORE
OUT2 : CONTATTO PULITO LIBERO DA POTENZIALE
7A MAX.
OUT2
LP HP
ECP 06
GND
AI06
5K
AT
GND
t
AT
AI05
5K
CT
GND
t
CT
AI04
5K
OT
GND
t
OT
AI03
5K
IT
GND
t
IT
AI02
6.8K
GND
AI01
