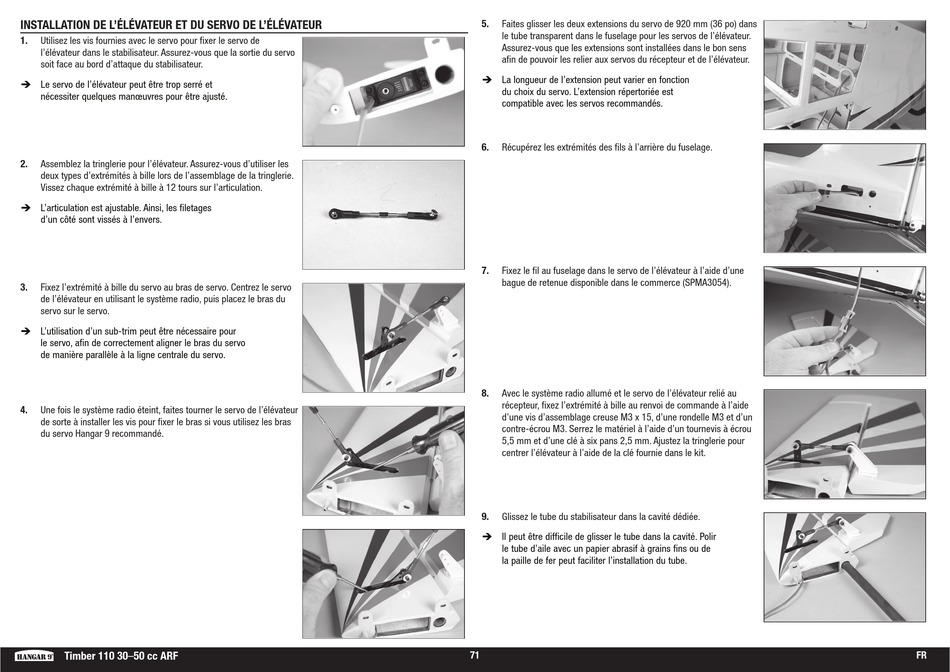

INSTALLATION DE L'ÉLÉVATEUR ET DU SERVO DE L'ÉLÉVATEUR
1. Utilisez les vis fournies avec le servo pour fi xer le servo de
l'élévateur dans le stabilisateur. Assurez-vous que la sortie du servo
soit face au bord d'attaque du stabilisateur.
 Le servo de l'élévateur peut être trop serré et
nécessiter quelques manœuvres pour être ajusté.
2. Assemblez la tringlerie pour l'élévateur. Assurez-vous d'utiliser les
deux types d'extrémités à bille lors de l'assemblage de la tringlerie.
Vissez chaque extrémité à bille à 12 tours sur l'articulation.
 L'articulation est ajustable. Ainsi, les filetages
d'un côté sont vissés à l'envers.
3. Fixez l'extrémité à bille du servo au bras de servo. Centrez le servo
de l'élévateur en utilisant le système radio, puis placez le bras du
servo sur le servo.
 L'utilisation d'un sub-trim peut être nécessaire pour
le servo, afin de correctement aligner le bras du servo
de manière parallèle à la ligne centrale du servo.
4. Une fois le système radio éteint, faites tourner le servo de l'élévateur
de sorte à installer les vis pour fi xer le bras si vous utilisez les bras
du servo Hangar 9 recommandé.
Timber 110 30–50 cc ARF
5. Faites glisser les deux extensions du servo de 920 mm (36 po) dans
le tube transparent dans le fuselage pour les servos de l'élévateur.
Assurez-vous que les extensions sont installées dans le bon sens
afi n de pouvoir les relier aux servos du récepteur et de l'élévateur.
 La longueur de l'extension peut varier en fonction
du choix du servo. L'extension répertoriée est
compatible avec les servos recommandés.
6. Récupérez les extrémités des fi ls à l'arrière du fuselage.
7. Fixez le fi l au fuselage dans le servo de l'élévateur à l'aide d'une
bague de retenue disponible dans le commerce (SPMA3054).
8. Avec le système radio allumé et le servo de l'élévateur relié au
récepteur, fi xez l'extrémité à bille au renvoi de commande à l'aide
d'une vis d'assemblage creuse M3 x 15, d'une rondelle M3 et d'un
contre-écrou M3. Serrez le matériel à l'aide d'un tournevis à écrou
5,5 mm et d'une clé à six pans 2,5 mm. Ajustez la tringlerie pour
centrer l'élévateur à l'aide de la clé fournie dans le kit.
9. Glissez le tube du stabilisateur dans la cavité dédiée.
 Il peut être difficile de glisser le tube dans la cavité. Polir
le tube d'aile avec un papier abrasif à grains fins ou de
la paille de fer peut faciliter l'installation du tube.
