DE
Achtung: Der Einbauort muss frostsicher sein und
störende Einflüsse vermeiden (z.B. Lösungsmittel-
dämpfe, Heizöl, Waschlaugen, Chemikalien aller
Art, UV-Strahlung und Wärmequellen über 40 °C).
Achtung: Kunststoffteile von Öl und Fett, Lösemittel
und sauren sowie basischen Reinigern freihalten.

5. Einbau

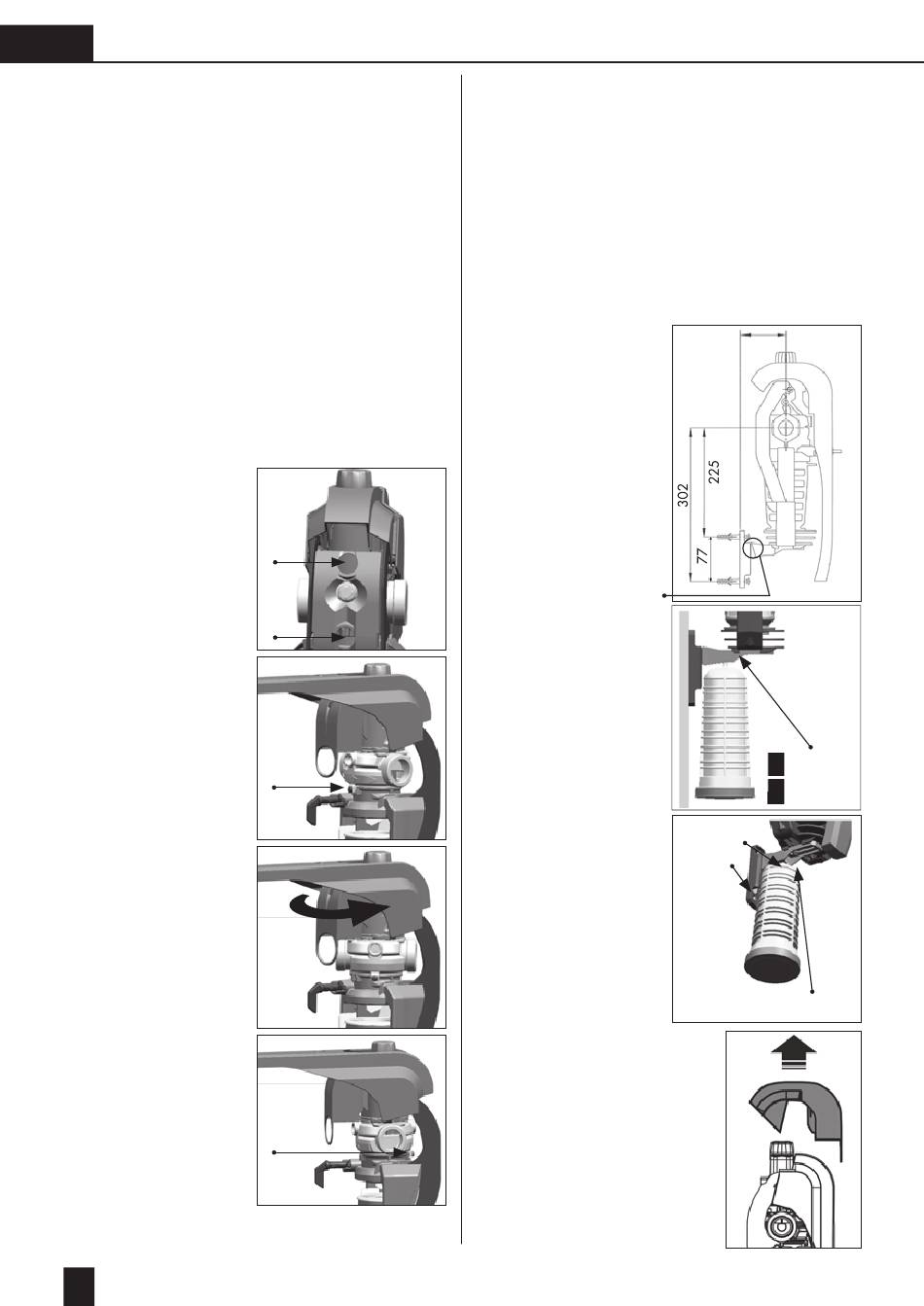

5.1 Prüfen und ggf. Wechsel der Durchflussrichtung
Im Auslieferungszustand ist die Durchflussrichtung
von links nach rechts (Fließrichtungspfeil beachten
– am Messing-Körper unterhalb des Griffes ersicht-
lich). Ein Wechsel ist vor dem Filtereinbau möglich
– ohne Anschlussverschraubungen und Manometer:
- Absperrhahn/Entriegelung (6) auf „offen"
Stellung drehen (90°
im Uhrzeigersinn)
- Hebel (1) um ca.
80° – 90° öffnen
- Abnehmen der
schwarzen Abdeckung
auf der Filterrückseite
- Lösen der Schraube
(Verdrehsicherung)
- Messinggehäuse
um 180° verdrehen
- Schraube
(Verdrehsicherung)
wieder eindrehen
Durchflussrichtung ist nun
von rechts nach links!
6

5.2 Filter einbauen

Die dem Filter beigelegte Anschlussverschraubung
samt Flachdichtung montieren – die Verschraubung
mit dem Rückflussverhinderer ist dabei eingangssei-
tig zu positionieren (bei E1 NEU HWS). Das ebenso
beigelegte Manometer (5) eindichten (bei E1 NEU
HWS). Anschließend den Filter gemäß der Nennwei-
te in die gleichdimensionierte Kaltwasserleitung und
vor den zu schützenden Objekten einbauen.

5.3 Wandhalterung montieren

Die Wandhalterung ist
auf dem Filter vormon-
tiert. Die Befestigung
erfolgt mit den mitgelie-
ferten Schrauben und Dü-
beln (2x KA40 bzw. Ø 6
mm) in der Wand.
- Montieren der
Wandhalterung erst
nach Montage des
Filters
- Abstände für
die Montage der
Wandhalterung lt.
Zeichnung
- Achtung: Wenn Filter
geschlossen, dann
Stellung in Wand-
halterung oben!
- Ein Hygienetresor
(Filtertasse + Filterele-
ment + Deckel) kann
in der Halterung
eingehängt werden
- Der Wandabstand ist
variierbar zwischen
80 - 120 mm. Wand-
halterung in 2-teiliger
Ausführung

6. Inbetriebnahme

Filter auf ordnungsgemäße In-
stallation prüfen.
80-120
Hygienetresor Hygienetresor
kann in der kann in der
Halterung ein- Halterung ein-
gehängt werden gehängt werden
2teilig
ausgeführt
Der Wandabstand ist variierbar
zwischen 80 - 120 mm.
