Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanlei-
tung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät
vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften
sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlich-
keit. Im Übrigen gelten unsere allgemeinen Geschäftsbedingungen.
Always keep the fitting and operating instructions close at hand
to avoid any mistakes and before carrying out any work on the device you should
read the fitting and operating instructions carefully and follow them. While ourda-
ta sheets and brochures should provide advice to the best of our knowledge, the
content thereof is not legally binding. In addition to this, our general terms and
conditions of trade apply.
Änderungen vorbehalten!
Subject to alterations!
Werbung
Verwandte Anleitungen für BWT Diago HWS-A
Inhaltszusammenfassung für BWT Diago HWS-A
- Seite 1 Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanlei- tung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlich- keit.
- Seite 2 fidenc...
- Seite 3 eiberpflicht...

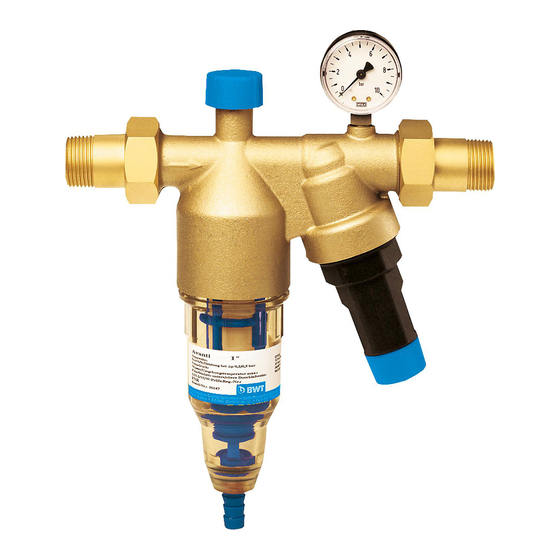

- Seite 4 Fig. 2 Fig. 1 Fig. 3 Die Hauswasserstation BWT DIAGO HWS-A ist 1 Kopfteil aus Messing eine Armaturenkombination, die in Reihenfolge 2 Anschlussverschraubungen (nach DIN EN 1988–200) Rückflussverhinderer, mit Rückflussverhinderer Rückspülfilter und Druckminderer enthält. Der 3 Klarsichtzylinder mit Filterelement Rückflussverhinderer verhindert, dass Wasser aus 4 HT- Anschluss für Spülwasser...
- Seite 5 Der Filter ist nicht bei chemikalienbehandel- tem Kreislaufwasser, Prozesswasser und Kühl- wasser für Durchlaufkühlungen einsetzbar. Bei Örtliche Installationsvorschriften, allgemeine Wässern mit groben Schmutzpartikeln ist ein Richtlinien, allgemeine Hygienebedingungen und Grobschmutzabscheider vorzuschalten. Für den technische Daten beachten. Ein Kanalanschluss Einsatz bei Brunnenwässern empfehlen wir den (Abfluss) mind.
- Seite 6 Drehknopf (5) öffnen und nach Austritt von ca. 5 Litern wieder schließen. Hauswasserstation auf Dichtheit prüfen. Der Druckminderer ist werksei- Nach DIN EN 806–5 muss der Filter regelmäßig, tig auf 4 bar Hinterdruck eingestellt. Zum Ändern je nach Betriebsbedingungen, spätestens jedoch des Hinterdrucks die Feststellschraube (10) lösen alle 6 Monate rückgespült werden.
- Seite 7 Absperrhähne vor und nach der Anlage öffnen, rer austauschen. Absperrhähne vor und nach der die Rohrleitung über den nächstgelegenen Was- Anlage öffnen, die Rohrleitung über den nächst- serhahn nach der Anlage entlüften und das erste gelegenen Wasserhahn nach der Anlage entlüften ablaufende Wasser ab- leiten.
- Seite 8 Einbaulänge ohne Anschlussverschraubungen Einbaulänge mit Anschlussverschraubungen Gesamthöhe Mindesteinbaumass Rohrmitte bis Boden Durchfluss in m³/h mit Durchfluss in m³/h mit Filterelement DN20 Filterelement DN25 3,05 3,45 3,75 4,35 4,95 Durchflusskurve Diago HWS-A Durchfluss mit Filterelement DN20 Durchfluss mit Filterelement DN25 Differenzdruck in bar...
- Seite 10 Fig. 2 Fig. 1 Fig. 3 The domestic water station BWT DIAGO HWS-A 1 Top section in brass is a combination of valves and installations con- 2 Connection joint with non-return valve taining in series (according to DIN EN 1988–200) a 3 Transparent cylinder with filter element...
- Seite 11 The filter cannot be used in applications with (see Fig. 3). Always provide stop valves. The stop chemically treated circulating water, process valve after the pressure reducing valve must be water and cooling water for continuous cooling equipped with a drain valve. Caution: The place of systems.
- Seite 12 When installing the pressure reducing valve, ta- king note of the flow direction arrow on the valve body. All technical equipment requires regular mainte- The indicator for the back pressure setting (8) nance. In accordance with DIN EN 806–5 this must is an approximate value.
- Seite 13 Water pressure in system has Dirty filter element Carry out backwash dropped considerably; Water pressure drops considerab- ly when water is bled (by more than 35% of the static pressure) Flushing water outlet cannot Backwash element does Fully open and close turning knob; be closed not reach final position due repeat backwash several times...
- Seite 14 flow rate in m³/h with flow rate in m³/h with filter element DN20 filter element DN25 3,05 3,45 3,75 4,35 4,95 Flow rate curve Diago HWS-A flow rate with filter element DN20 flow rate with filter element DN25 differential pressure in bar...
- Seite 16 BWT DIAGO HWS-A...
- Seite 20 ∆ p = 0,2 ³/ ∆ p = 0,5 ³/ ∆ p = 1 ³/ 1.5 – 6 µm 90/110 (PN) / 16 °C 5 – 30 °C 5 – 40 ³/ ³/ 3,05 3,45 3,75 4,35 4,95...
