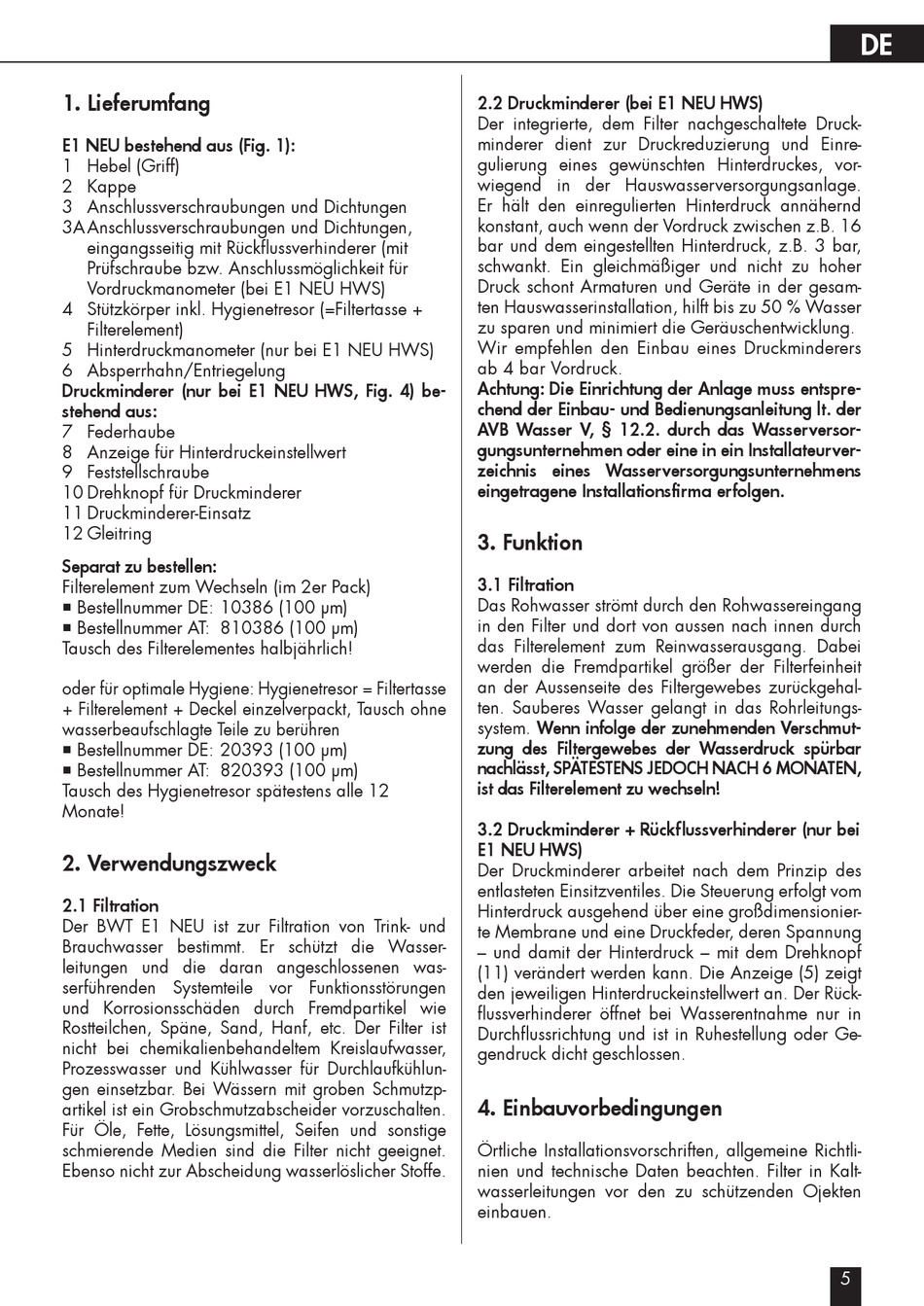

1. Lieferumfang

E1 NEU bestehend aus (Fig. 1):
1 Hebel (Griff)
2 Kappe
3 Anschlussverschraubungen und Dichtungen
3A Anschlussverschraubungen und Dichtungen,
eingangsseitig mit Rückflussverhinderer (mit
Prüfschraube bzw. Anschlussmöglichkeit für
Vordruckmanometer (bei E1 NEU HWS)
4 Stützkörper inkl. Hygienetresor (=Filtertasse +
Filterelement)
5 Hinterdruckmanometer (nur bei E1 NEU HWS)
6 Absperrhahn/Entriegelung
Druckminderer (nur bei E1 NEU HWS, Fig. 4) be-
stehend aus:
7 Federhaube
8 Anzeige für Hinterdruckeinstellwert
9 Feststellschraube
10 Drehknopf für Druckminderer
11 Druckminderer-Einsatz
12 Gleitring
Separat zu bestellen:
Filterelement zum Wechseln (im 2er Pack)
 Bestellnummer DE: 10386 (100 µm)
 Bestellnummer AT: 810386 (100 µm)
Tausch des Filterelementes halbjährlich!
oder für optimale Hygiene: Hygienetresor = Filter tasse
+ Filterelement + Deckel einzelverpackt, Tausch ohne
wasserbeaufschlagte Teile zu berühren
 Bestellnummer DE: 20393 (100 µm)
 Bestellnummer AT: 820393 (100 µm)
Tausch des Hygienetresor spätestens alle 12
Monate!

2. Verwendungszweck

2.1 Filtration

Der BWT E1 NEU ist zur Filtration von Trink- und
Brauchwasser bestimmt. Er schützt die Wasser-
leitungen und die daran angeschlossenen was-
serführenden Systemteile vor Funktionsstörungen
und Korrosionsschäden durch Fremdpartikel wie
Rostteilchen, Späne, Sand, Hanf, etc. Der Filter ist
nicht bei chemikalienbehandeltem Kreislaufwasser,
Prozesswasser und Kühlwasser für Durchlaufkühlun-
gen einsetzbar. Bei Wässern mit groben Schmutzp-
artikel ist ein Grobschmutzabscheider vorzuschalten.
Für Öle, Fette, Lösungsmittel, Seifen und sonstige
schmierende Medien sind die Filter nicht geeignet.
Ebenso nicht zur Abscheidung wasserlöslicher Stoffe.
2.2 Druckminderer (bei E1 NEU HWS)
Der integrierte, dem Filter nachgeschaltete Druck-
minderer dient zur Druckreduzierung und Einre-
gulierung eines gewünschten Hinterdruckes, vor-
wiegend in der Hauswasserversorgungsanlage.
Er hält den einregulierten Hinterdruck annähernd
konstant, auch wenn der Vordruck zwischen z.B. 16
bar und dem eingestellten Hinterdruck, z.B. 3 bar,
schwankt. Ein gleichmäßiger und nicht zu hoher
Druck schont Armaturen und Geräte in der gesam-
ten Hauswasserinstallation, hilft bis zu 50 % Wasser
zu sparen und minimiert die Geräuschentwicklung.
Wir empfehlen den Einbau eines Druckminderers
ab 4 bar Vordruck.
Achtung: Die Einrichtung der Anlage muss entspre-
chend der Einbau- und Bedienungsanleitung lt. der
AVB Wasser V, § 12.2. durch das Wasserversor-
gungsunternehmen oder eine in ein Installateurver-
zeichnis eines Wasserversorgungsunternehmens
eingetragene Installationsfirma erfolgen.

3. Funktion

3.1 Filtration
Das Rohwasser strömt durch den Rohwassereingang
in den Filter und dort von aussen nach innen durch
das Filterelement zum Reinwasserausgang. Dabei
werden die Fremdpartikel größer der Filterfeinheit
an der Aussenseite des Filtergewebes zurückgehal-
ten. Sauberes Wasser gelangt in das Rohrleitungs-
system. Wenn infolge der zunehmenden Verschmut-
zung des Filtergewebes der Wasserdruck spürbar
nachlässt, SPÄTESTENS JEDOCH NACH 6 MONATEN,
ist das Filterelement zu wechseln!
3.2 Druckminderer + Rückflussverhinderer (nur bei
E1 NEU HWS)
Der Druckminderer arbeitet nach dem Prinzip des
entlasteten Einsitzventiles. Die Steuerung erfolgt vom
Hinterdruck ausgehend über eine großdimensionier-
te Membrane und eine Druckfeder, deren Spannung
– und damit der Hinterdruck – mit dem Drehknopf
(11) verändert werden kann. Die Anzeige (5) zeigt
den jeweiligen Hinterdruckeinstellwert an. Der Rück-
flussverhinderer öffnet bei Wasserentnahme nur in
Durchflussrichtung und ist in Ruhestellung oder Ge-
gendruck dicht geschlossen.

4. Einbauvorbedingungen

Örtliche Installationsvorschriften, allgemeine Richtli-
nien und technische Daten beachten. Filter in Kalt-
wasserleitungen vor den zu schützenden Ojekten
einbauen.
