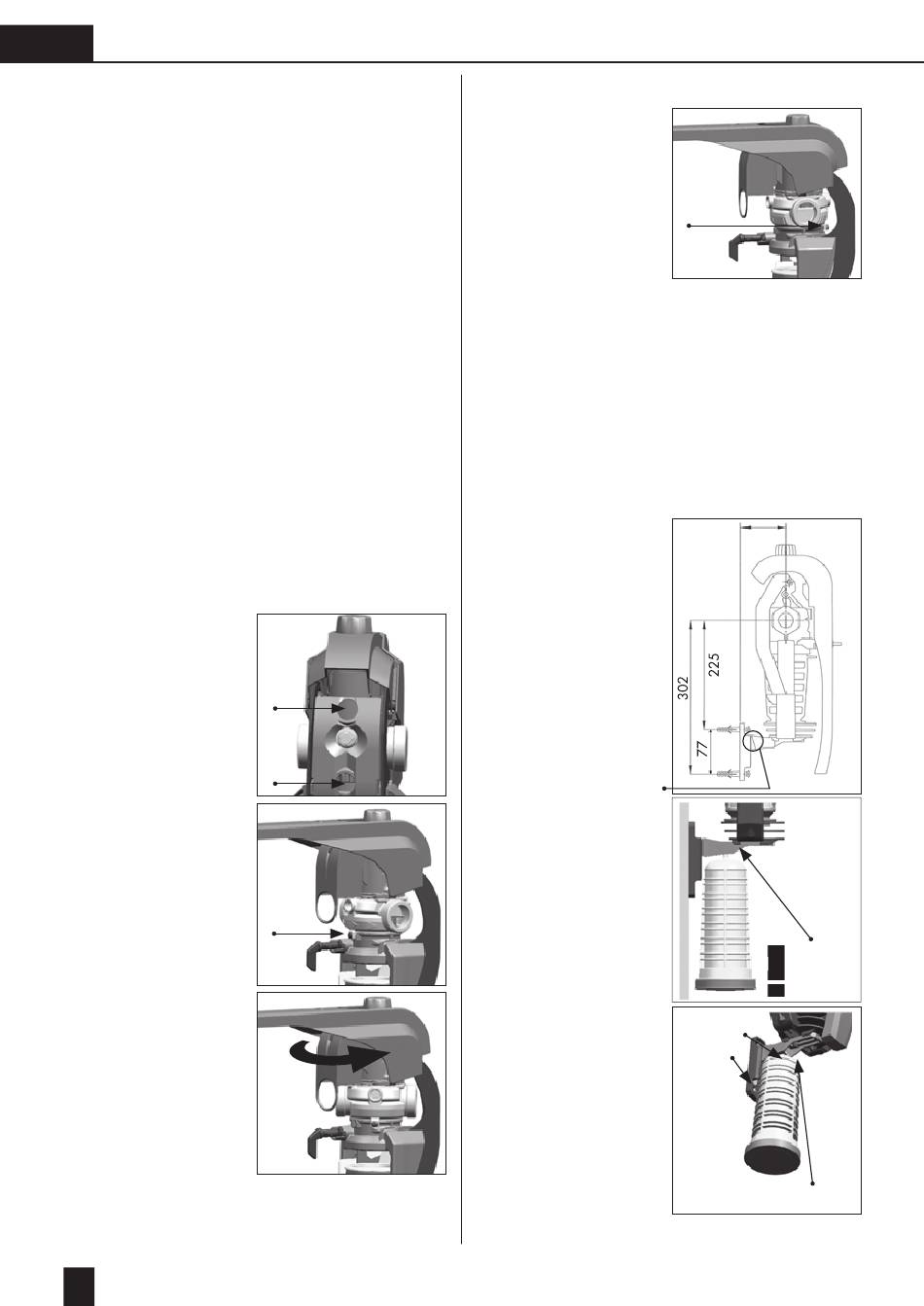

4. Condições de instalação
Observar as normas nacionais e locais de ins-
talação, as guias gerais e as especificações técni-
cas do equipamento. Instalar o filtro em tubagens de
água fria antes dos circuitos a proteger.
Atenção: Proteger o filtro frente a geadas, expo-
sição directa a radiação solar e intempérie. Evitar
o contacto com agentes químicos e fontes de ca-
lor superiores a 40 °C. Manter os componentes de
plástico livres de aceites, gorduras, dissolventes e
limpadores ácidos e alcalinos.
5. Instalação
5.1 Comprove o sentido do fluxo e substituir em
caso necessário
No estado de entrega o sentido do fluxo de água é
de esquerda a direita (atenção na frecha do sentido
de fluxo visível no corpo de latão debaixo da em-
punhadura). É possível mudar o sentido no filtro,
antes da sua instalação, caso não encontram-se os
racores de ligação e o manómetro:
- Gire a válvula de
fecho / abertura do
equipamento (6) na
posição aberta (90 º
em sentido horário)
- Abra a palanca (1)
aproximadamente
80-90º
- Retire a tampa negra
na parte traseira do
filtro
- Afrouxe o passador
(dispositivo anti-
rotação)
- Gire o corpo de latão
180º
54
- Volver a apertar o
passador (dispositivo
anti-rotação)
O sentido de fluxo é ago-
ra de direita a esquerda

5.2 Instale o filtro

Monte os racores de ligação incluindo a junta plana
que fornece-se com o filtro – o racor de ligação com
a válvula anti-retorno deve ser colocada na entrada
(só para E1 NEU HWS). Ajuste o manómetro (5) que
está incluído (só para E1 NEU HWS). A continuação
instale o filtro, de acordo com diâmetro nominal da
tubagem de água fria, antes dos circuitos a proteger.

5.3 Montagem em parede

O filtro fornece-se preparado para montagem em pa-
rede. Fixa-se com os par-
afusos e tacos fornecidos
(2x KA40 ou Ø6 mm) na
parede.
- A montagem na pa-
rede somente realiza-
se após efectuar a
instalação do filtro
- As distâncias para
a montagem na
parede são as que
indica-se na figura
(direita)
- Atenção: Se o filtro
está fechado, abrir a
palanca para cima
para a montagem na
parede
- O conjunto higiénico
completo (copo do
filtro + elemento fil-
trante + tampa) pode
deixar-se suspendido
do suporte de mon-
tagem
- A distância desde
da parede pode
variar entre 80 – 120
mm; a montagem
realiza-se com dois
elementos ajustáveis.
80-120
O conjunto O conjunto
higiénico pode higiénico pode
declinar-se do declinar-se do
suporte ajustável suporte ajustável
Suporte
ajustável
Ranhura de ajuste da distancia para
a parede; 80 – 120 mm
