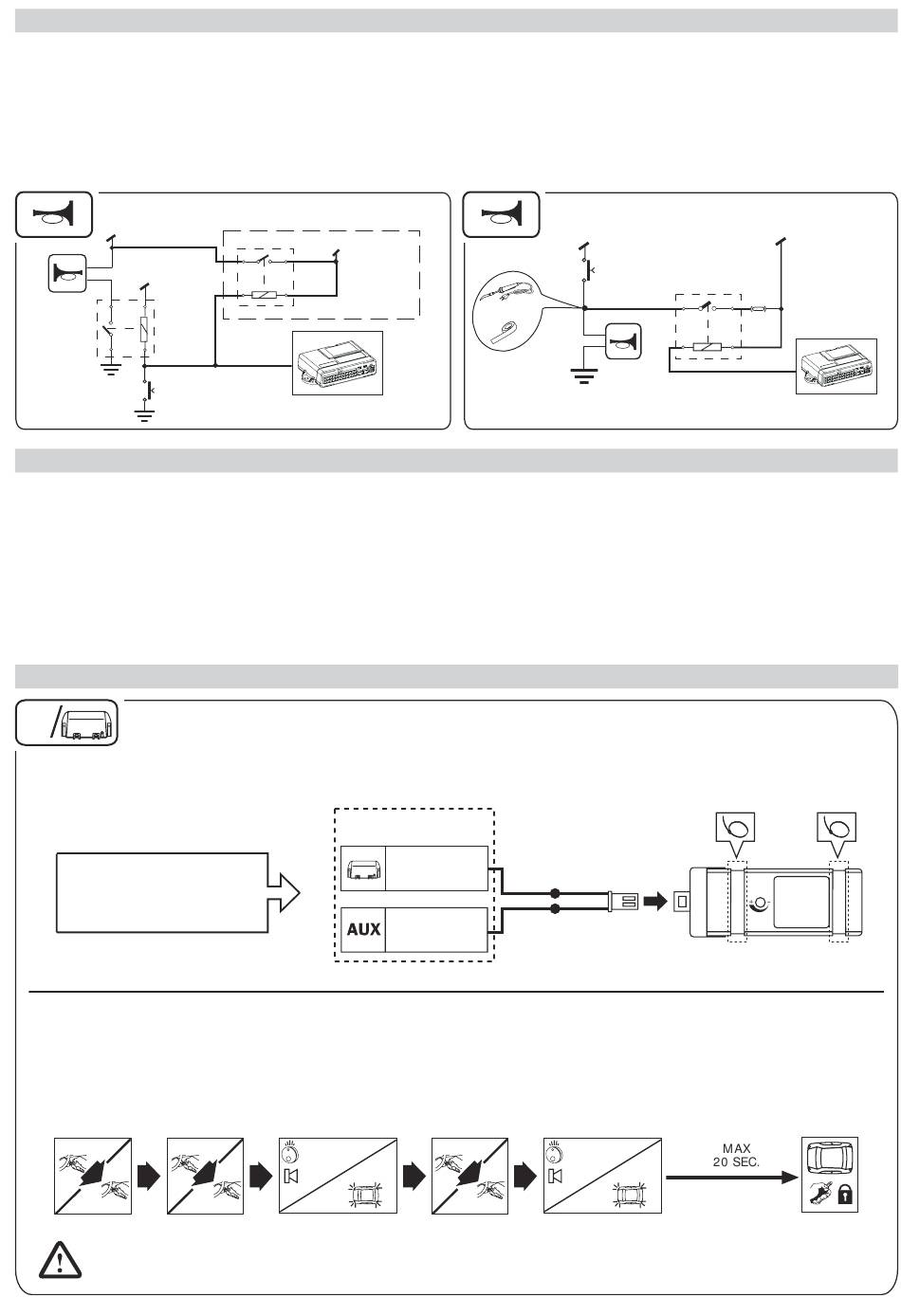

Am braunen Draht befi ndet sich während eines Alarmzyklus eine negative Steuerung, um das Originalrelais zu
steuern oder eine zusätzliche für die Hupe des Fahrzeugs oder einen eventuellen Pager.
Die negative Steuerung kann kontinuierlichen oder wechselnden Typs sein, je nach der Wahl, die in der
Programmierungstabelle der Zusatzfunktionen getroff en wurde.
Sich für die verschiedenen Verbindungstypen an das in Abb. 18 und 18/A Angegebene halten.
NEGATIVE STEUERUNG
+30 o +15
HUPE
CLACSON
+30
87
30
RELÈ
ORIGINALRELAIS
CLACSON
HUPE
D'ORIGINE
86
85
COMANDO
ORIGINALE
ORIGINALSTEUERUNG
CLACSON
Abb. 18
FENSTERHEBERSTEUERUNG UND HEMMUNG DES FENSTERHEBERS
Beim Einschalten des Alarms wird am Draht in ROSA/SCHWARZ ein zeitgesteuerter Befehl von 12 Sek. mit POSITIVER
Polarität für die Steuerung des Moduls Zubehörteile Fensterheber M2008 geliefert.
Sollte man den Alarm einschalten wollen, ohne über den Fensterheber zu verfügen, reicht es aus, die Drucktaste auf
der Leuchtdiodendrucktaste zu drücken, kurz bevor man den Alarm mit der Originalfernbedienung aktiviert.
Es ist möglich, die Polarität des Signals für das Fensterhebermodul zu variieren, indem das tragbare Programmiergerät
PDC/CAR ALARM PROGRAMMER (ABS13750) verwendet wird und ein Signal mit NEGATIVER Polarität zu nutzen, das in
der Lage ist, zum Beispiel eine Originalkomfortfunktion zu steuern.
AUX
Der Alarm bietet die Möglichkeit, zusätzliche Module zu verwenden und sie zeitweise auszuschließen, wie beim
volumetrischen Schutz; zu diesem Zweck liefert er eine positive Ausgangsleitung, die der Steuerung der Module
gewidmet ist (ROSAFARBENER Draht) und einen Eingang für das Alarmsignal, das von ihnen kommt (GELBER
Draht).
Anschlussbeispiel für das
Hilfsmodul
Shock Sensor M14/2008
Um die Hilfsmodule auszuschließen, wie im Folgenden illustriert vorgehen; 3 Mal das +15-Schaltfeld des Fahrzeugs aktivieren
und das Fahrzeug innerhalb von 20 Sek. mit der Originalfernbedienung schließen.
Ein sehr schnelles Blinken während der Immunitätszeit zeigt den Einschaltzustand mit ausgeschlossenem volumetrischem
Schutz an.
+ 15 ON
+ 15 ON
+ 15 OFF
Achtung: Das Ausschließen der Module deaktiviert zeitweise auch den volumetrischen Ultraschallschutz.
ALARMAUSGANG FÜR RELAIS HUPE /PAGER
+30
87
30
INSTALAR RELÉ
INSTALLARE RELÈ
SUPLEMENTARIO
SUPPLEMENTARE
SE CLACSON
SI HUPE BAJO
SOTTOCHIAVE
86
85
CONTACTO DE
BRAUN
MARRONE
HUPE
HILFSSCHUTZMODUL
= 1 FLASH
= 3 BEEP
+ 15 OFF
POSITIVE STEUERUNG
LLAVE
+
Abb. 18/A
ALARM
EINGANG
ALARM
GELB
POSITIV
STEUERUNG
ROSA
POSITIV
HILFSMODULE
HEMMUNG HILFSSCHUTZ
+ 15 ON
X 3
+ 15 OFF
7
+30 o +15
ZUSÄTZLICHES
COMANDO
RELAIS INSTALLIEREN,
ORIGINALSTEUERUNG
INSTALLAZIONE
ORIGINALE
WENN HUPE UNTER
CLACSON
RELÈ
HUPE
VERSCHLUSS
SUPPLEMENTARE
30
87
85
86
CLACSON
HUPE
GELB
ROSA
= 2 FLASH
= 4 BEEP
X 4
+30
BRAUN
MARRONE
M14
/
2008
SENS.
Abb. 19
