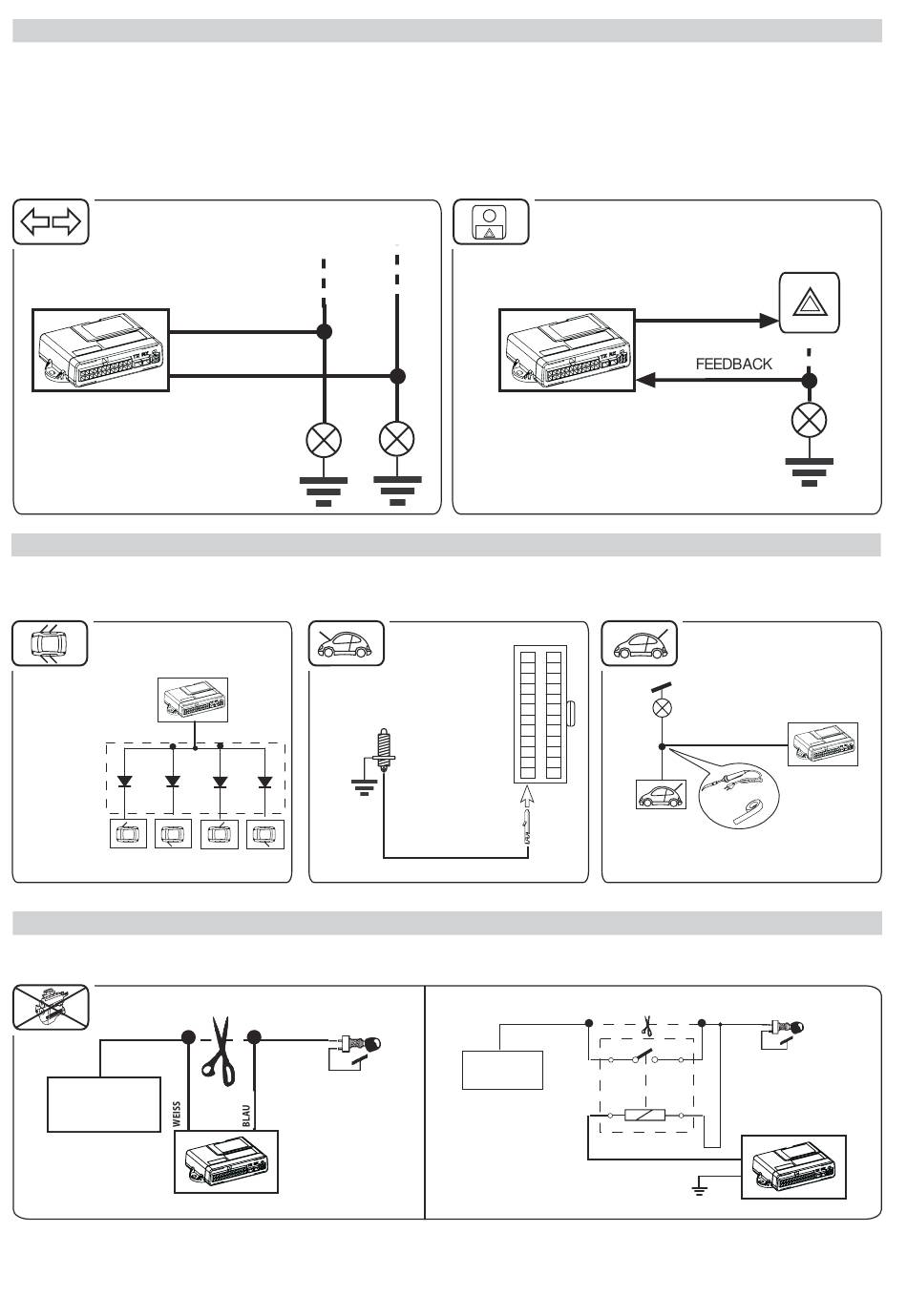

Für die Steuerung der Fahrtrichtungsanzeiger während einer Alarmphase ist es unbedingt nötig, die Drähte in den
Farben Hellblau und Hellblau/Grün anzuschließen. Wenn das Fahrzeug nicht über das Blinken der Fahrtrichtungsanzeiger
beim Öff nen/Schließen verfügt, muss die Wahl Blinker Eing./Ausg. "ON" in der Programmierungstabelle der
Zusatzfunktionen aktiviert werden. Das Produkt gestattet die Steuerung der Fahrtrichtungsanzeiger entweder mit
positiven Signalen, die direkt mit den Lampen verbunden sind (Abb. 13) oder mittels Steuerung mit negativen
Signalen, die an die Blinkerdrucktaste des Fahrzeugs gerichtet sind.
Abb. 12
Die schon vorhandenen Drucktasten nur verwenden, wenn sie in Richtung auf Masse schließen.
TÜREN
MODULO
MODUL
DIODI
DIODEN M134
M134
ODER DIODEN
O DIODI
1N4002
1N4002
(X4)
ORIGINALDRUCKTASTEN
PULSANTI
TÜREN
PORTE
D'ORIGINE
Abb. 14
Ein Versuch des Anlassens mit eingeschalteter Zentrale aktiviert das Relais innen und öff net den
Anlasssperrenschaltkreis.
INIEZIONE
ELEKTRONISCHE
ELETTRONICA
EINSPRITZUNG
POMPA BENZINA
BENZINPUMPE
Abb. 17
AZZURRO
HELLBLAU
HELLBLAU/GRÜN
SCHUTZ PERIPHERE EINHEITEN
MOTORHAUBE
PULSANTE
INSTALLIERENDE
PROTEZIONE
DRUCKTASTE
COFANO
SCHUTZ
DA INSTALLARE
MOTORHAUBE
GRÜN
VERDE
Abb. 15
ANLASSSPERRE
+15
+30
BLINKER
-
Abb. 13
ZU
1
VIOLA
VIOLETT
MOTORINO
ANLASSER
DI
AVVIAMENTO
6
STEUERUNG
PILOTAGGIO
HELLBLAU/GRÜN
AZZURRO
HELLBLAU
KOFFERRAUM
+ 30
DECKENLEUCHTE
PLAFONIERA
KOFFERRAUM
BAULE
VIOLETT
VIOLA
+
PULSANTE
ORIGINALDRUCKTASTEN
BAULE
KOFFERRAUM
D'ORIGINE
+50
30
87
INSTALLARE
UN REL
EIN ZUSÄTZLICHES 30A-
SUPPLEMENTARE
RELAIS INSTALLIEREN
DA 30A
85
86
WEISS
BIANCO
BLAU
BLU
Abb. 16
+30
