8.
Überprüfen Sie, ob die Verdrahtung sicher ist
ACHTUNG - Schalten Sie die Speisestrom-
Sicherungsautomaten erst dann ein, wenn die
Lastverkabelung abgeschlossen wurde und die
Stromversorgung ohne Gefahr hergestellt werden
kann. Wenn nicht überprüft wird, ob die Verkabelung
sicher ist, kann es zu schweren oder tödliche
Verletzungen entstehen.
Schalten Sie den/die Sicherungsautomaten EIN
und überprüfen Sie, ob alle Lasten richtig arbeiten und
die Gesamtlast jedes Kreises nicht über 16 A liegt.
Wenn Motorlasten vorhanden sind, achten Sie darauf,
dass sie nur solange an bleiben, bis sie ihre Aufgabe
erledigt haben bzw. bis die vom Hersteller angegebene
Zeitdauer erreicht ist.
9.
Machen Sie für jeden Speisestrom-
Sicherungsautomaten, der ausgelöst wird, die
kurzgeschlossene Last ausfindig und beheben Sie das
Problem, bevor weitergemacht wird.
10. Schalten Sie den/die Sicherungsautomaten AUS.
Entfernen Sie die Zweipositions-Bypass-Verbinder und
bewahren Sie sie für später auf.
VORSICHT - Jedes Mal, wenn ein Sicherungsautomat
zur Arbeit an einer Last ausgeschaltet wird, müssen die
Bypass-Verbinder wiederverwendet werden. Schäden
durch Kurzschlüsse und falsche Verdrahtung werden
durch die Produktgarantie NICHT ABGEDECKT.
11. Installieren Sie das Modul wie in Abbildung 1
dargestellt im Rohbau-Schrank. Ziehen Sie die
Schrauben mit 2,25 N
m (20 Zoll-lbs) an. Ziehen Sie sie
•
nicht zu stark an.
12. Befestigen Sie die Modulleitungen in den jeweiligen
Klemmenblöcken mit einem Anzugsmoment von
0,60 N
m bis 0,80 N
m (5 Zoll-lbs bis 7 Zoll-lbs).
•
•
Achtung: Bringen Sie die Steuerungsphase (Control
Hot = CH) an der Phase von Kreis 1 und den
Steuerungsneutralleiter (Control Neutral = CN) am
Neutralleiter von Kreis 1 an, siehe Abbildung 3.
13. Stellen Sie den Adressenschalter so ein, dass
er der in Abbildung 1 dargestellten Modulposition
entspricht. Siehe Abbildung 4 zu Einstellungen der
Adressenschalterfunktionen.
14. Schließen Sie den Steuerkabelbaum wie in den
Installationsanweisungen zum HomeWorks
oder zum Modul-Interface beschrieben an.
15. Bringen Sie die Schrankabdeckung wieder an, und
schalten Sie den/die Sicherungsautomaten EIN.
16. Überprüfen Sie nach Konfiguration des Prozessors die
Diagnose-LED (Leuchtdiode) jedes Moduls.
LED-Status
Mögliche Ursache
Aus
Keine Netzspannung oder fehlerhaftes Modul
Blinkt 1 Mal pro
"Herzschlag" bei normalem Betrieb
Sekunde
Blinkt 1 Mal alle
Keine Kommunikation mit dem Prozessor:
7 Sekunden -
•
offener Steuerkabelbaum
"Leuchtturm"
•
Modul empfängt ungültigen Lasttyp
•
Modul auf ungültige oder Diagnose-
Adresse eingestellt
•
System in der Programmierungssoftware
nicht richtig konfiguriert oder adressiert
4 blinkt;
Modul ist in manueller Eingriffsmöglichkeiten
unterbrechen;
wiederholen
8
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
Hergestellt und gedruckt in USA. 3 / 09 Bestell-Nr. 043-266 Rev. A

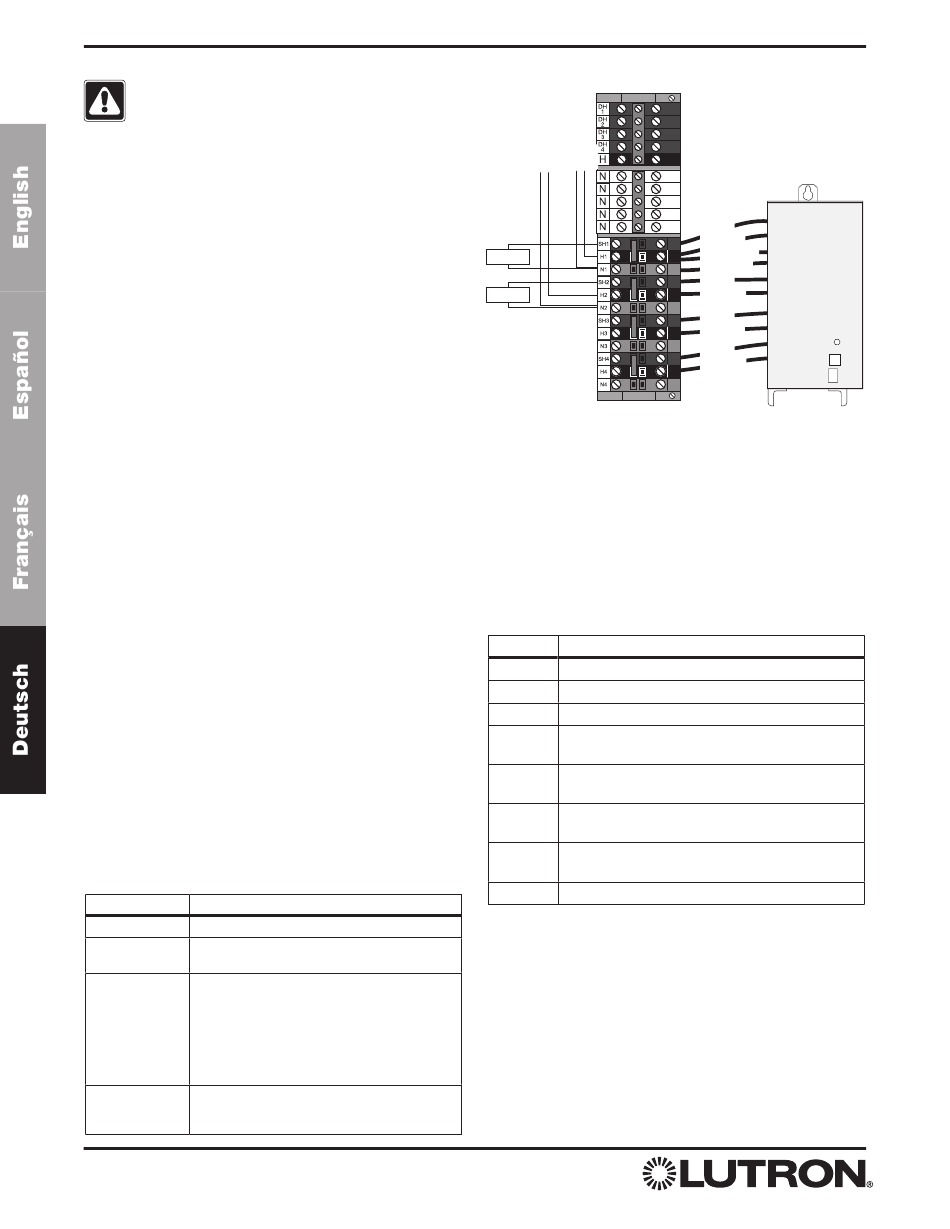

Abbildung 3 - Verkabelung des Remote-
Leitung
2
N
H
H
Last 1
N
H
Last 2
N
0,60 N
Test vor dem Anschluss an den Prozessor
Über den Adressen-Drehschalter des Moduls können
die Kreise ohne Prozessor betrieben werden. Schalten
Sie immer alle Speisestrom-Sicherungsautomaten
für den Schrank AUS, bevor Sie den Schrank öff-
nen. Siehe Abbildung 4 zu den Einstellungen der
Adressenschalterfunktionen.
Abbildung 4 - Adressenschalterfunktionen
Position
0
1–8
9, A
B
-Prozessor
C
®
D
E
F
Garantie: Die Garantiehinweise entnehmen Sie bitte der dem Produkt beiliegenden
Garantiekarte, oder besuchen Sie unsere Webseite unter www.lutron.com/resiinfo.
Lutron, HomeWorks und das Sunburst-Logo sind eingetragene Warenzeichen von Lutron
Electronics Co., Inc.
©2009 Lutron Electronics Co., Inc.
Dimmermoduls
Leitung
1
N
H
Red 1
Schwarz 1
Schwarz (CH)
Weiß (CN)
Red 2
Schwarz 2
Red 3
Schwarz 3
Red 4
Schwarz 4
Die Klemmenblöcke mit
m bis 0,80 N
m (5 Zoll-lbs bis
•
•
7 Zoll-lbs) anziehen.
NICHT zu stark anziehen.
Modulausgang/Funktion
Alle Ausgänge AUS
Adressen für den Normalbetrieb
Alle Ausgänge AUS
Ausgang 1 AN / zum Testen der Leitungen
benutzt
Ausgang 2 AN / zum Testen der Leitungen
benutzt
Ausgang 3 AN / zum Testen der Leitungen
benutzt
Ausgang 4 AN / zum Testen der Leitungen
benutzt
Alle Ausgänge AN
HW-RPM-4R
