Directives d'installation
Veuillez lire avant l'installation.
Exposé général
Le module de commutation HW-RPM-4R peut commander
un maximum de quatre charges d'éclairage ou motorisées
(fonctionnant seulement à pleine tension). Chacune des
quatre charges est alimentée par une source individuelle et
le module peut commuter un maximum de 16 A d'éclairage
ou un moteur de 1/3 CV (8 A à 100–120 V ) ou 1/2 CV
(5 A à 220–240 V ). L'installation exige le remplacement
des plaques à bornes du rail DIN pour correspondre à la
position à laquelle le module HW-RPM-4R sera installé
dans le tableau de la série HWI-PNL. Il est recommandé
d'installer les modules HW-RPM-4R au niveau le plus bas
possible, comme montré à la Figure 1.
REMARQUE : les modules laisseront entendre un déclic
périodique durant leur fonctionnement normal.
Contenu de l'ensemble
Quantité
Description
1
HW-RPM-4R
4
Plaques à bornes rouges
4
Plaques à bornes grises
4
Plaques à bornes noires
4
Cavaliers de contournement à deux positions
4
Jeux de marquage pour plaques à bornes
Marche à suivre
1.
Coupez l'alimentation de tous les circuits d'entrée
au tableau.
AVERTISSEMENT – Ce tableau peut avoir plusieurs
circuits d'alimentation. Pour prévenir tout risque
d'électrocution, localisez et verrouillez tous les
disjoncteurs d'alimentation avant de débuter tout
travail dans le tableau. Le Câblage sous tension (ON)
peut causer le décès de la personne ou de graves
lésions.
2.
Sur le rail DIN supportant les plaques à bornes,
localisez le butoir d'extrémité le plus rapproché et
relocalisez les butoirs d'extrémité pour augmenter
l'espace (voir la Figure 2). Les butoirs d'extrémité
peuvent être relocalisés en les soulevant du rail avec un
tournevis plat.
3.
Retirez les bornes de neutre (blanche),
d'alimentation de gradation (rouge) et de circuit
vivant (noir) et jetez les.
4.
Avec le jeu de bornes fournies, assemblez quatre
séries de bornes rouge/noir/gris comme montré à la
Figure 2.
5.
Installez les cavaliers de contournement à deux
positions sur les quatre groupes de bornes rouges et
noires.
6.
Installez les séries de bornes sur le rail DIN et faites
glisser le butoir d'extrémité comme montré à la Figure
2.
7.
Connectez les fils de ligne et de charge au côté
gauche des bornes comme montré à la Figure 3. Ne
serrez pas les vis à outrance, serrez-les à un couple
entre 0,60 N
m à 0,80 N
•
•
m (5 lb-po à 7 lb-po).
HW-RPM-4R
Module de commutation
4 Circuits
100–277 V
50 / 60 Hz 16 A

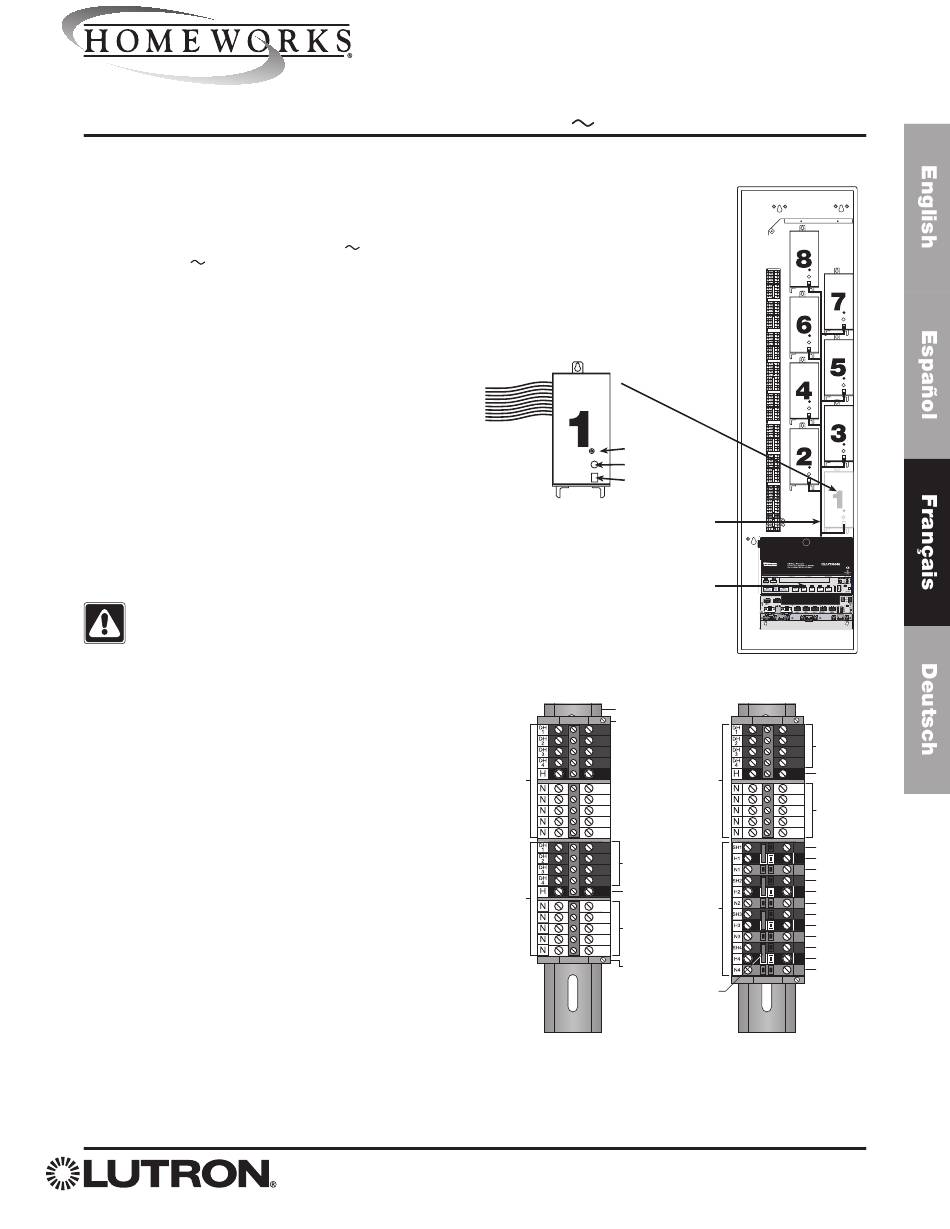

Figure 1 – Endroit de montage
HW-RPM-4R
Module de commutation
DEL de diagnostique
Commutateur d'adressage
Connecteur à 4 Broches
Faisceau de fils de
commande
Processeur HomeWorks
Figure 2 – Assemblage de rail DIN*
Rail DIN
Butoir d'extrémité
Plaques à
Configuration
bornes du
Module 2
Sorties
Plaques à
Entrée
bornes du
vivante
Configuration
Module 1
Neutres
Butoir
d'extrémité
contournement
Étape 2
*
Les couleurs de plaques à bornes pour les tableaux de standards CE/IES
sont les suivantes :
Noir = Brun, Blanc = Bleu
Les couleurs de plaques à bornes pour les modules HW-RPM-4R sont
toujours Rouge, Noir, et Gris.
HWI-PNL-8
Rouge
Noir
du module
RPM-4U
Blanc
Rouge
Noir
Gris
Rouge
Noir
Gris
du module
Rouge
RPM-4R
Noir
Gris
Rouge
Noir
Gris
Cavaliers de
Étape 6
