Installationsanweisungen
Bitte lesen Sie diese Anweisungen vor der Installation
Übersicht
Das HW-RPM-4R bietet vier Relais-Abgänge für nicht
dimmbare Beleuchtung oder Motorlasten. Jede der vier
Abgänge wird durch ihren eigenen Eingang versorgt und
kann maximal 16 A (Beleuchtung) oder einen 1/3-HP-Motor
bei 100-120 V
(8 A) oder einen 1/2-HP-Motor bei
220-240 V
(5 A) schalten. Für die Installation müssen
die vorhandenen Klemmenblöcke an der DIN-Schiene
ausgetauscht werden, die der Montageposition des
HW-RPM-4R im Schrank der HWI-PNL-Serie entsprechen.
Es wird empfohlen, die HW-RPM-4R-Module wie in
Abbildung 1 dargestellt an der tiefstmöglichen Position
anzubringen.
HINWEIS: Bei normalem Betrieb klicken die Module von Zeit
zu Zeit, ohne dass Systemaktivität vorhanden ist.
Inhalt
Menge Bezeichnung
1
HW-RPM-4R
4
Rote Klemmenblöcke
4
Graue Klemmenblöcke
4
Schwarze Klemmenblöcke
4
Zweipositions-Bypass-Verbinder
4
Klemmenblock-Markiersätze
Anleitung
1.
Schalten Sie den Speisestrom zum Schrank ab.
ACHTUNG – Dieser Schrank wird u. U. durch
mehrere Kreise versorgt. Um Stromschlaggefahr zu
vermeiden, müssen Sie alle Sicherungsautomaten
ausfindig machen und in Aus-Position verriegeln,
bevor Sie weitermachen. Wenn die Verkabelung bei
eingeschalteter Stromversorgung vorgenommen
wird, können schwere oder tödliche Verletzungen
entstehen.
2.
Finden Sie den nächsten Endanschlag an der DIN-
Schiene, durch den die Klemmenblöcke an ihrem Platz
gehalten werden. Verschieben Sie die Endanschläge,
um mehr Platz zu schaffen (siehe Abbildung 2).
Dazu können die Anschläge mit einem Flachkopf-
Schraubendreher von der DIN-Schiene weggedrückt
werden.
3.
Entfernen Sie die vorhandenen Klemmenblöcke für
Nullleiter (Weiß), gedimmte Phase (Rot) und Phase
(Schwarz) und werfen Sie sie weg.
4.
Stellen Sie die Klemmenblöcke aus dem Kit wie
in Abbildung 2 dargestellt in vier Gruppen aus rot-
schwarz-grauen Blöcken zusammen.
5.
Bringen Sie die Zweipositions-Bypass-Verbinder an
den vier Gruppen schwarzer und roter Klemmenblöcke
an.
6.
Bringen Sie die gruppierten Blöcke an der DIN-
Schiene an und schieben Sie zur Sicherung wie in
Abbildung 2 dargestellt den Endanschlag auf die
Schiene.
7.
Schließen Sie die Last- und Leitungsdrähte wie
in Abbildung 3 dargestellt an der linken Seite der
Klemmenblöcke an. Ziehen Sie die Schrauben mit
0,60 N
m bis 0,80 N
m (5 Zoll-lbs bis 7 Zoll-lbs) an.
•
•
Überdrehen Sie sie nicht.
HW-RPM-4R
Schaltmodul
4 Kreise
100–277 V
50 / 60 Hz 16 A

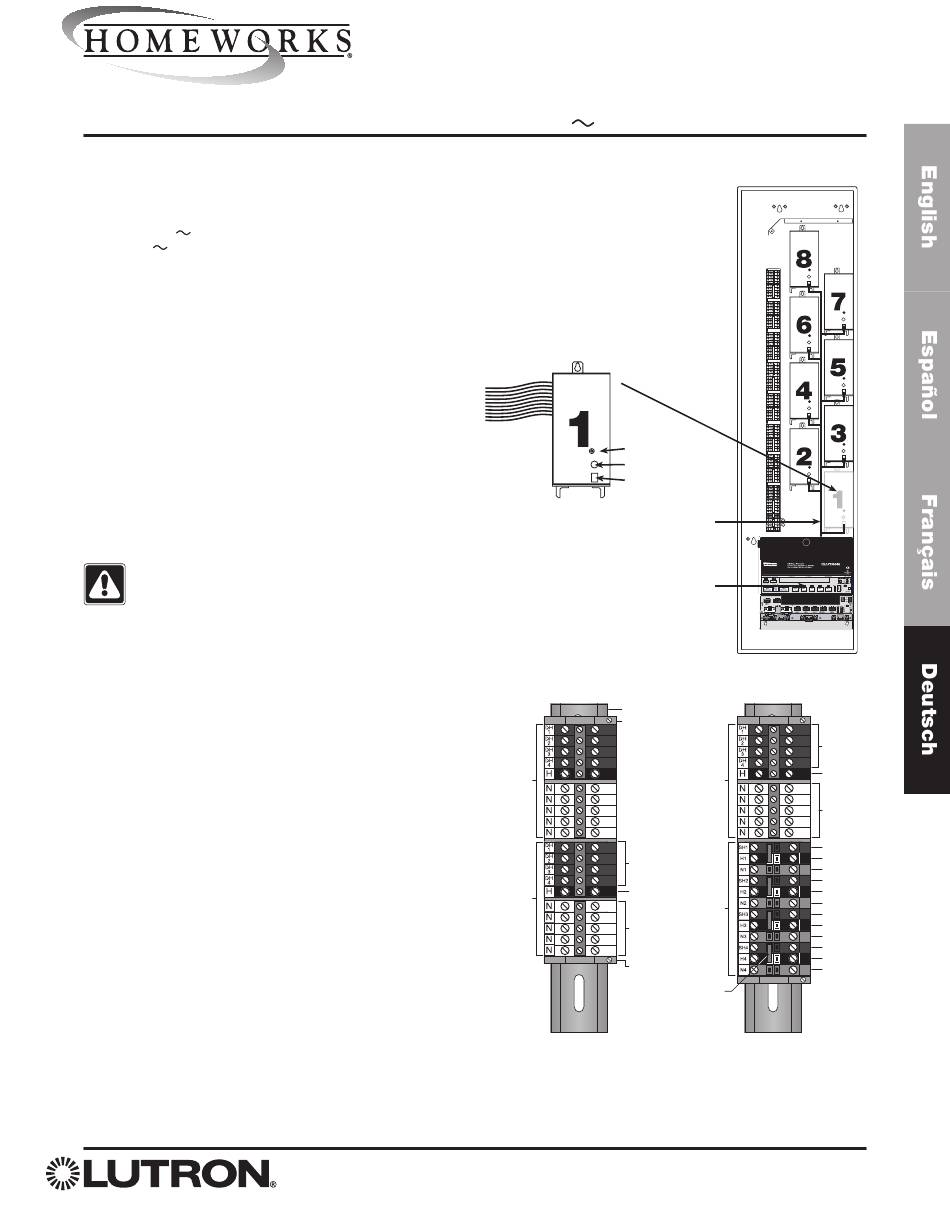

Abbildung 1 - Montageposition
HW-RPM-4R
Schaltmodul
Diagnose-LED
Adressenschalter
4-poliger Stecker
Steuerkabelbaum
HomeWorks-Prozessor
Abbildung 2 - DIN-Schienenbestückung*
DIN-Schiene
Endanschlag
Klemmen-
blöcke für
Modul 2
Ausgänge
Klemmen-
Eingangsphase
blöcke für
Modul 1
Nullleiter
Endanschlag
Schritt 2
*
Die Klemmenblöcke für CE/IES-Schränke haben folgende Farben:
Schwarz = Braun, Weiß = Blau
Die Klemmenblöcke für das HW-RPM-4R Modul sind immer rot, schwarz
und Grau.
HWI-PNL-8
Rot
Schwarz
RPM-4U-
Konfiguration
Weiß
Rot
Schwarz
Grau
Rot
Schwarz
RPM-4R-
Grau
Konfiguration
Rot
Schwarz
Grau
Rot
Schwarz
Grau
Bypass-
Verbinder
Schritt 6
7
