Verificar la seguridad del cableado
ADVERTENCIA -Sólo encienda los cortacircuitos
de la alimentación cuando el cableado se haya
completado, y sea seguro aplicar la alimentación.
La falla en verificar la seguridad del cableado puede
resultar en daños graves o hasta la muerte.
ENCIENDA el(los) cortacircuitos y verifique que todas
las cargas están funcionando correctamente y que la
carga total de cada circuito no excede los 16 A. Si hay
cargas de motor, asegúrese de no dejarlo ENCENDIDO
más tiempo que el especificado por el fabricante, o más
que el necesario para completar la tarea.
9.
Si algún cortacircuito de alimentación se dispara,
localice la carga en cortocircuito y solucione el
problema de cableado antes de continuar con el
siguiente paso.
10. DESCONECTE el(los) cortacircuitos. Remueva y
reserve los puentes de desviación de dos posiciones
para un posible uso posterior.
CUIDADO – Los puentes de desviación deben volver
a utilizarse cuando se APAGA un cortacircuito para
trabajar con una carga. Los daños provocados por
cortocircuitos y cableados incorrectos NO ESTÁN
CUBIERTOS por la garantía del producto.
11. Monte el módulo sobre el panel de instalación como
se muestra en la Figura 1. No ajuste los tornillos en
exceso, use el par de torsión de 2,25 N
12. Asegure los cables de los módulos en los bloques
de terminal correspondientes usando el par de torsión
de 0,60 N
m a 0,80 N
m (5 pulg-lbs a 7 pulg-lbs).
•
•
Atención: Instale el Vivo del Control (CH) en el Vivo del
Circuito 1 y el Neutro del Control (CN) en el Neutro del
Circuito 1 como se muestra en la Figura 3.
13. Coloque el interruptor de dirección para que coincida
con la posición del módulo como se muestra en la
Figura 1. Vea la Figura 4 las configuraciones de las
funciones de dirección de los interruptores.
14. Conecte el arnés del control como se describe en las
instrucciones de instalación de la interfaz del módulo o
procesador HomeWorks
15. Vuelva a colocar la cubierta del panel y ENCIENDA
el(los) cortacircuitos de entrada.
16. Después que el procesador esté configurado,
compruebe el LED (Diodo emisor de luz) de
diagnóstico de cada módulo.
LED de estado
Causa Posible
Apagado
Sin energía o módulo defectuoso
1 destello por seg.
Operación normal "Pulso"
1 destello cada 7
No hay comunicación con el procesador:
segundos "Faro"
•
arnés de control abierto
•
módulo recibiendo un tipo de carga
inválido
•
módulo configurado en dirección no
válida o de diagnóstico
•
sistema mal configurado o dirección
incorrecta en el software de
programación
4 destellos, pausa,
Módulo en el modo de sobrecontrolador
y luego repiten
manual
4
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
Hecho e impreso en E.U.A. 3 / 09 P/N 043-266 Rev. A
m (20 pulg-lbs).
•
.
®

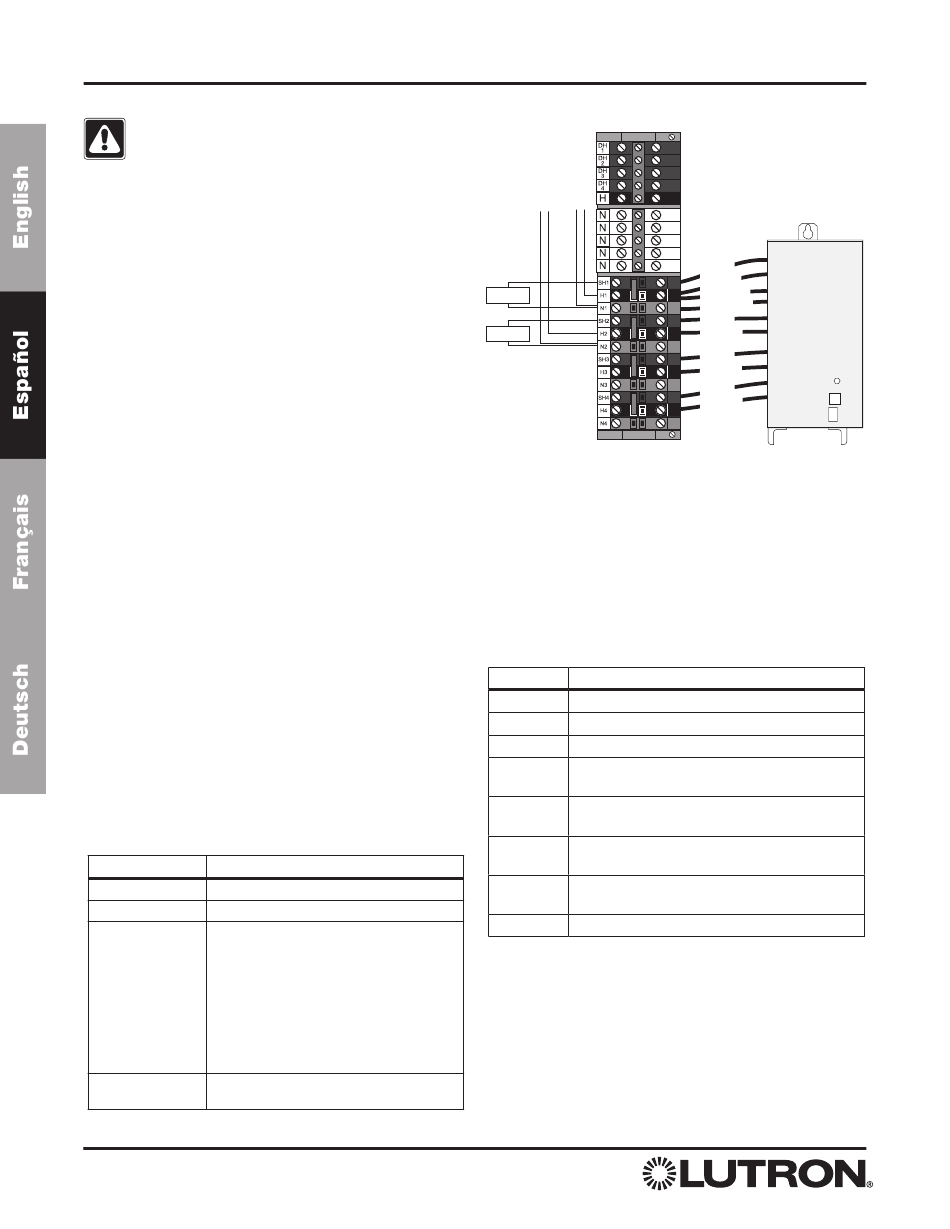

Figura 3 – Cableado del módulo de alimentación
remoto
Línea
Línea
2
1
N H
N H
H
Carga 1
N
H
Carga 2
N
Ajuste los bloques de terminal utilizando
el par de torsión de 0,60 N
(5 pulg-lbs a 7 pulg-lbs)
NO ajuste en exceso.
Pruebas previas a la conexión al procesador
El interruptor rotatorio de dirección del módulo se puede
usar para operar los circuitos sin procesador. Siempre
DESCONECTE todos los cortacircuitos que alimentan el
panel antes de abrirlo. Vea la Figura 4 para la configuración
de las funciones del interruptor de direcciones.
Figure 4 – Funciones del interruptor de direcciones
Posición
Salida/Función Adecuadas del Módulo
0
Todas las salidas están APAGADAS.
1–8
Dirección para operación normal.
9, A
Todas las salidas están APAGADAS.
B
Salida del Rojo 1 ENCENDIDA / Utilizar para
controlar el cableado.
C
Salida del Rojo 2 ENCENDIDA / Utilizar para
controlar el cableado.
D
Salida del Rojo 3 ENCENDIDA / Utilizar para
controlar el cableado.
E
Salida del Rojo 4 ENCENDIDA / Utilizar para
controlar el cableado.
F
Todas las salidas ENCENDIDAS.
Garantía: Para obtener información sobre la Garantía, por favor consulte la Garantía incor-
porada con el producto, o visite www.lutron.com/resiinfo.
Lutron, HomeWorks y el logo sunburst son marcas registradas de Lutron Electronics Co.,
Inc.
©2009 Lutron Electronics Co., Inc.
HW-RPM-4R
Red 1
Negro 1
Negro (CH)
Blanco (CN)
Red 2
Negro 2
Red 3
Negro 3
Red 4
Negro 4
m a 0,80 N
m
•
•
