Instrucciones de instalación
Por favor lea antes de instalar
Visión general
El HW-RPM-4R provee el control de interruptores para
hasta cuatro cargas no atenuables de iluminación o de
motores. Cada una de las cuatro cargas está alimentada por
su propia entrada y puede conmutar un máximo de 16 A
(iluminación) ó 1/3 HP para un motor @ 100–120 V
1/2 HP para un motor @ 220–240 V
requiere el reemplazo del bloque de terminales existente
en el riel DIN correspondiente a la posición en la que el
HW-RPM-4R se montará en el panel de la serie HWI-PNL.
Se recomienda instalar los módulos HW-RPM-4R al nivel
más bajo posible como se muestra en la Figura 1.
NOTA: Durante la operación normal los módulos harán clics
en forma periódica sin actividad del sistema.
Contenido del paquete
Cantidad Descripción
1
HW-RPM-4R
4
Bloques de terminal rojos
4
Bloques de terminal grises
4
Bloques de terminal negros
4
Puentes de derivación de dos posiciones
4
Juegos de marcadores para los bloques
terminales
Instrucciones paso a paso
1.
Apague la potencia de todos los alimentadores del
panel.
ADVERTENCIA – Es posible que este panel se
alimente de varios circuitos. Para evitar el riesgo
de choque eléctrico, localice y coloque cada
cortacircuito de alimentación en la posición de
apagado antes de continuar. El cableado bajo
energía encendida puede resultar en daños graves o
hasta la muerte.
2.
Localice el tope más cercano al extremo del riel DIN
que sostiene el bloque de terminal. Reubique los topes
para permitir más espacio (vea la Figura 2). Los topes
se pueden reubicar quitándolos del riel DIN haciendo
palanca con un destornillador de cabeza plana.
3.
Remueva los bloques de terminal del Neutro
(Blanco) existente, del Vivo Atenuado (Rojo), y del
Vivo (Negro) y descártelos.
4.
Usando el juego adjunto, arme los bloques de
terminal para construir cuatro grupos de bloques
rojo-negro-gris como se muestra en la Figura 2.
5.
Instale los puentes de desviación de dos posiciones
en los cuatro grupos de bloques negros y rojos.
6.
Instale los bloques agrupados en el riel DIN y deslice
el tope final para asegurar los bloques como se muestra
en la Figura 2.
7.
Conecte los cables de carga y de línea del lado
izquierdo de los bloques de terminal como se muestra
en la Figura 3. No ajuste demasiado los tornillos, rote
usando un par de torsión de 0,60 N
(5 pulg-lbs a 7 pulg-lbs).
HW-RPM-4R
Módulo de control de interruptores
4 Circuitos
100–277 V

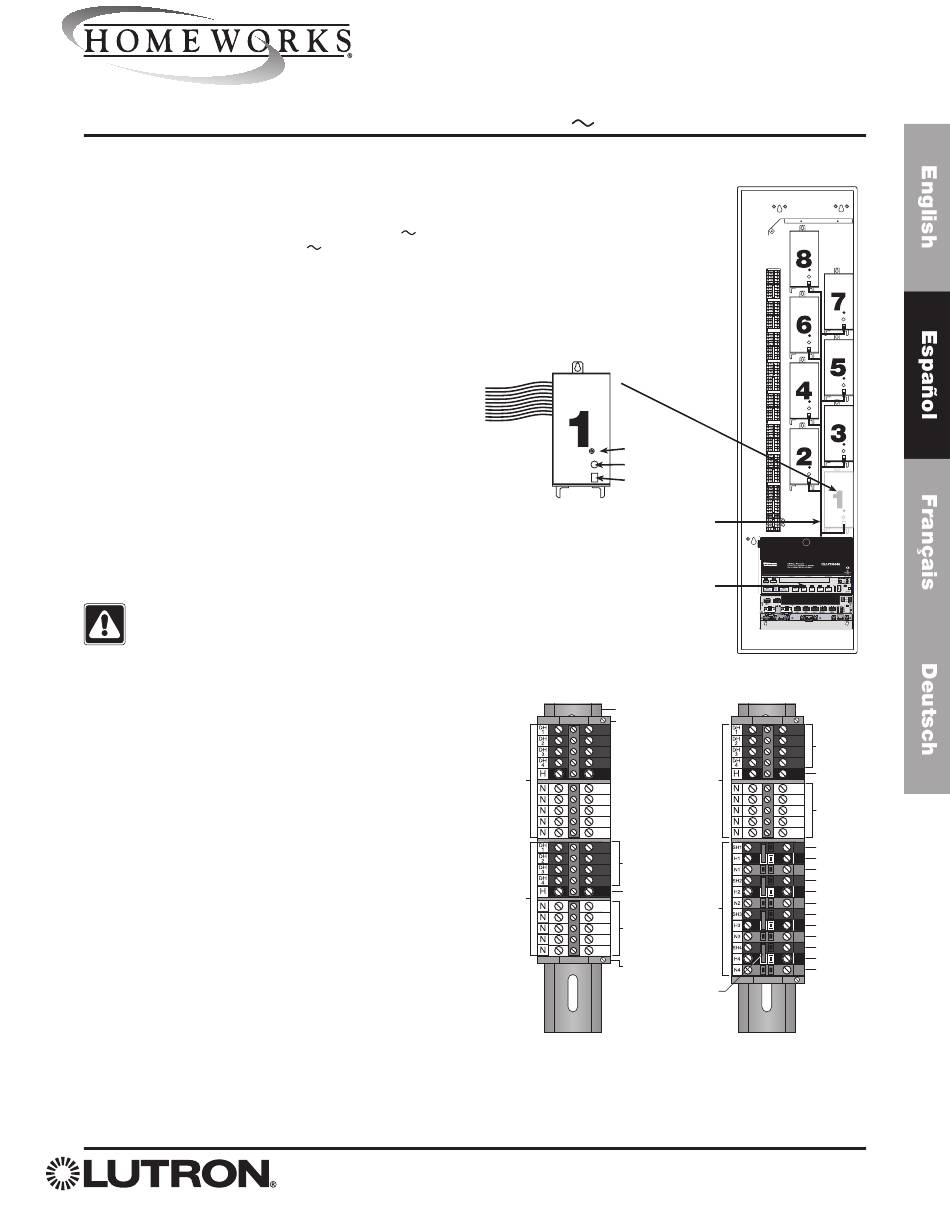

Figura 1 - Ubicación de montaje
(8 A) ó
(5 A). La instalación
Figura 2 – Armado del riel DIN*
Bloque
de ter-
minal del
Módulo 2
Bloques
de ter-
minal del
Módulo 1
m a 0,80 N
m
•
•
*
Los colores de los bloques de terminal para los paneles CE/IES son los
siguientes:
Negro = Marrón, Blanco = Azul
Los colores de los bloques de terminal para los módulos HW-RPM-4R son
siempre Rojo, Negro, y Gris.
50 / 60 Hz 16 A
HW-RPM-4R
Módulo de interruptores
LED de diagnóstico
Interruptor de dirección
Conector de 4 contactos
Arnés de control
Procesador
HomeWorks
Riel DIN
Tope final
Configuración
del RPM-4U
Salidas
Vivo de
entrada
Configuración
del RPM-4R
Neutros
Tope final
Puentes de
derivación
Paso 2
HWI-PNL-8
Rojo
Negro
Blanco
Rojo
Negro
Gris
Rojo
Negro
Gris
Rojo
Negro
Gris
Rojo
Negro
Gris
Paso 6
