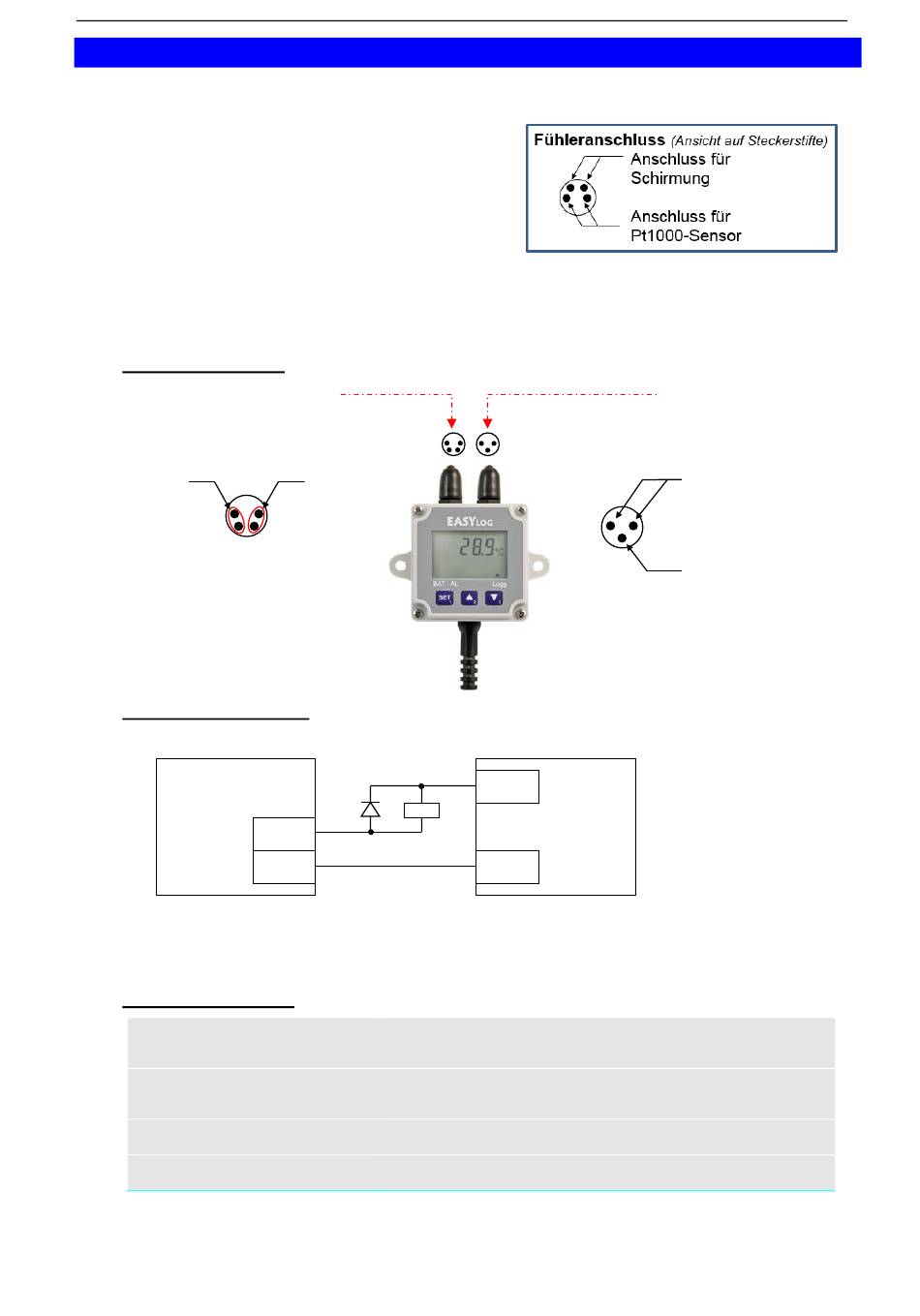

14. Geräteoptionen
Ergänzende Hinweise zu Option für den Gerätetyp EASY
14.1 AFK, absteckbares Fühlerkabel
Bei der Option AFK erfolgt der Anschluss
des Pt1000 über eine 4polige M8 Buchse.
14.2 ALARM
Bei der Option „ALARM" besitzt das Gerät zusätzlich einen NPN-Schaltausgang für die
Alarmfunktion des Gerätes.
Hierdurch ergeben sich folgende Ergänzungen:
Geräteanschluss:
Alarmausgang
Belegung der Einbaubuchse
(Ansicht auf Steckerstifte)
GND
Hinweise zum mitgeliefer-
tem Anschlusskabel:
GND: schwarz + blau
NPN: braun + weiss
Anschlussbeispiele:
a.) Allgemeine Anschlussskizze für Relais (mit Freilaufdiode):
EASY
LOG
Alarmausgang
b.) Anschlusshinweise für Verwendung von GR 10, GNR 10 oder GNR 232 A:
GND: wird auf Klemme 11 des GNR... angeschlossen
NPN: wird auf Klemme 10 (bzw. 9) des GNR... angeschlossen
Technische Daten:
Alarmfunktion:
Alarmgebung:
Alarmausgang:
max. Schaltleistung:
Beachten:
Der Alarmausgang ist nicht galvanisch getrennt
Bei Busbetrieb von mehreren Datenloggern mit ALARM-Option ist eine galvanische
Verbindung bei den Schaltausgänge nicht zulässig!!
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Straße 26 | 93128 Regenstauf | GERMANY
Betriebsanleitung EASY
NPN
NPN
GND
Alarmpunkte im Bereich des Messbereiches und Alarmverzö-
gerung (0 bis 500 Min.) einstellbar.
über Anzeige (AL.xx), Schnittstellenabfrage und Alarmaus-
gang (Transistor im Alarmfall leitend)
Open-Collector, (Masse-schaltender Transistorausgang)
28 V / 50 mA
80K(H)
LOG
80K(H)
LOG
Belegung der Einbaubuchse
(Ansicht auf Steckerstifte)
+Ub
(max. 28V)
Netzteil
-Ub
Seite 12 v. 12
