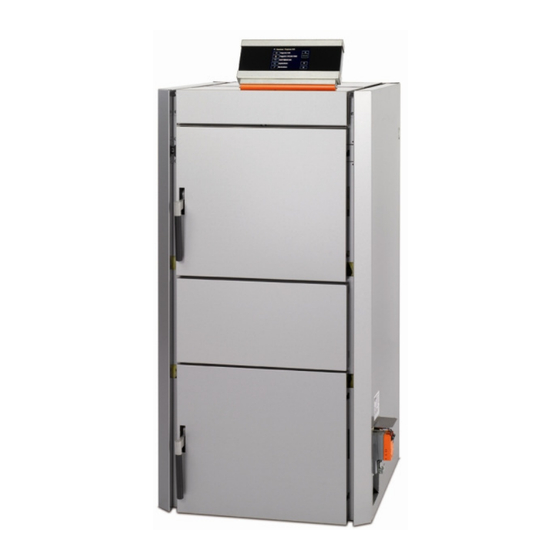

Guntamatic BIOSMART 22 Planung Und Installation
Vorschau ausblenden
Andere Handbücher für BIOSMART 22:
- Serviceanleitung (20 Seiten) ,
- Planung und installation (32 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Guntamatic BIOSMART 22
Inhaltszusammenfassung für Guntamatic BIOSMART 22

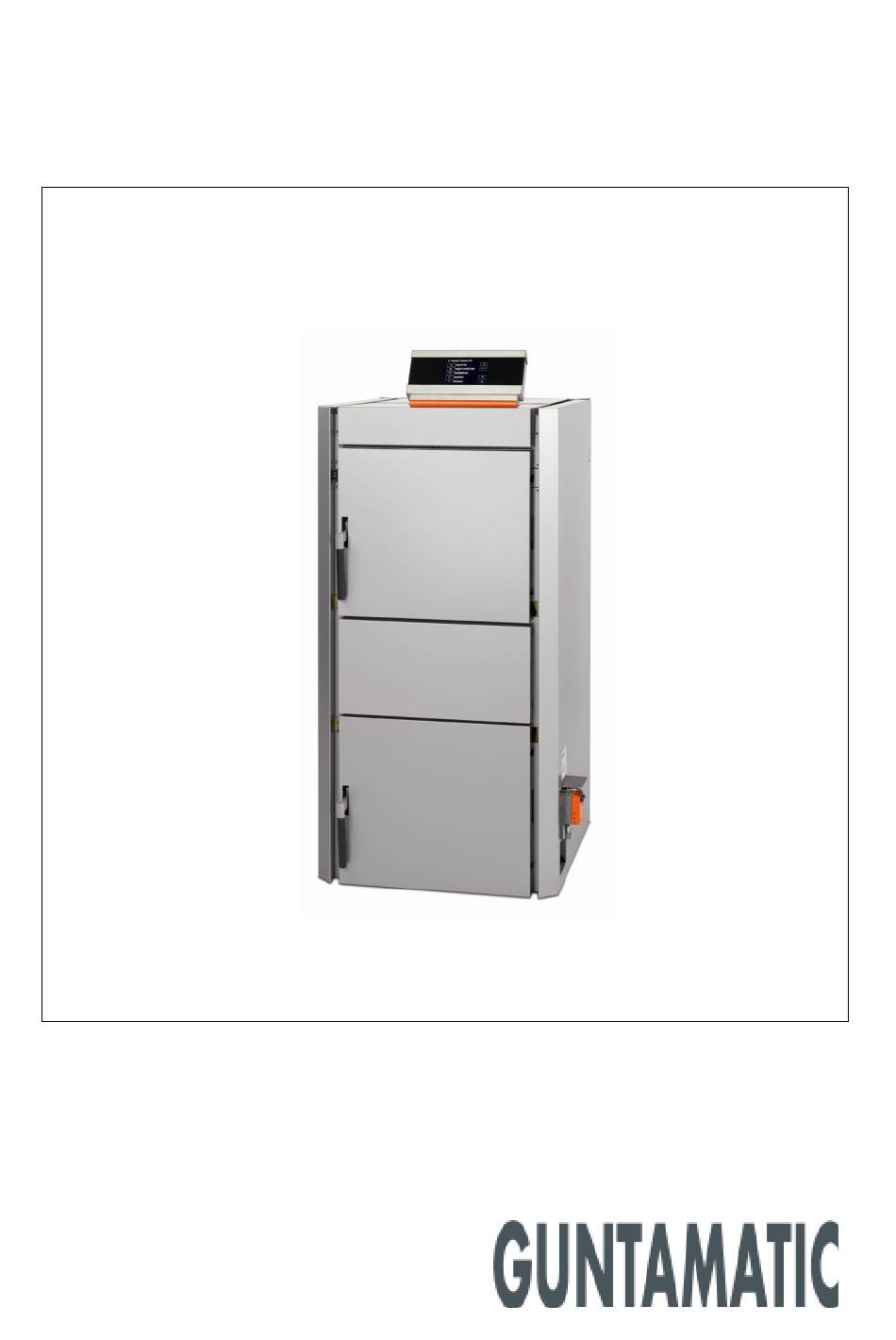

- Seite 1 Stückholzfeuerung für 1/3 m Scheitholz BIOSMART Planung und Installation BSM-A-00-00-00-02-IADE DE-B31-011-V07-0412...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
Planung und Installation BIOSMART Inhaltsverzeichnis Seite BSM-C-00-00-00-02-IADE Einleitung .............4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen Planung und Installation ........5 Brandschutz (Mindest-Brandschutz-Anforderungen) Anforderungen an den Heizraum Anforderungen an den Kamin Lieferung Einbringung Kessel platzieren und ausrichten Hydraulische Einbindung Füllen und Entlüften Kaminanschluss 2.10 Energiesparzugregler und Explosionsklappe Elektroanschluss ..........15... -
Seite 4: Einleitung
Teile in die Anlage eingebaut werden. Inbetriebnahme BS-01-03-00-00-01-IADE Die Erstinbetriebnahme der Feuerung muss durch einen GUNTAMATIC-Fachmann oder durch qualifiziertes Fach- personal durchgeführt werden. Er kontrolliert, ob die Anlage laut Schema gebaut wurde, stimmt die Anlage ab und erklärt dem Anlagenbetreiber den Betrieb der Heizanlage. -
Seite 5: Planung Und Installation
Planung und Installation BIOSMART Planung und Installation SY-02-00-00-00-01-IADE Brandschutz SY-01-04-01-00-01-IADE Gibt es am Montageort der Heizanlage keine gültigen Brandschutzvorschriften, müssen die GUNTAMATIC Mindest- Brandschutz-Anforderungen jeden Fall eingehalten werden. Sind am Montageort der Heizanlage strengere Vorschriften angeführten Mindest-Brandschutz- Anforderungen in Kraft, sind ausnahmslos diese einzuhalten. -
Seite 6: Anforderungen An Den Heizraum
Planung und Installation BIOSMART Anforderungen an den Heizraum BS-01-04-02-00-01-IADE SY-01-04-02-01-01-IADE Verbrennungsluftzufuhr Der Unterdruck im Heizraum darf 3 Pa (0,3 mmWS) nicht überschreiten. Lüftungsöffnungen Heizräumen müssen einen freien Querschnitt von mindestens 400 cm² aufweisen und unverschließbar sein. Die Zuluftführung muss direkt ins Freie führen, sollten dazu andere Räume durchquert werden, so ist diese Luftführung F90 zu ummanteln. - Seite 7 Planung und Installation BIOSMART BSM-02-02-00-00-01-IADE Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Füllraum- und Aschetür muss freigehalten werden. A → Wandabstand links mind. 10 cm (dann rechts mind.
-
Seite 8: Anforderungen An Den Kamin
Betrieb zu gewährleisten. SY-01-04-03-01-01-IADE Wichtig Verwenden Sie feuchtigkeitsunempfindliche, wärmegedämmte Schamott-Kamine. GUNTAMATIC übernimmt keine Haftung für Edelstahlkamine! BS-01-04-03-02-01-IADE Die Anlage darf nur an den Kamin angeschlossen werden, wenn der Kamin den gesetzlichen Vorschriften entspricht und den technischen Anforderungen genügt. Der Kamin muss der Feuerungsleistung angepasst sein und nach DIN 4705 dimensioniert werden. -
Seite 9: Lieferung
Planung und Installation BIOSMART Lieferung BS-02-01-00-00-01-IADE Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst. -
Seite 10: Hydraulische Einbindung
Planung und Installation BIOSMART Hydraulische Einbindung BSM-02-04-00-00-02-IADE BIOSMART 14/22 A → Vorlauf 5/4“ B → STB/Kesselfühler C → für externe Steuerung verwendbar D → therm. Ablaufventil 95 ° C E → Kaltwasserzufuhr für den Sicherheitswärmetauscher F → Rücklauf 5/4“ SY-02-04-00-01-01-IADE Sicherheitswärmetauscher Eine thermische Ablaufsicherung lt. - Seite 11 Planung und Installation BIOSMART SY-02-04-00-03-01-IADE Rücklaufhochhaltung Die Rücklauftemperatur des Kessels muss mindestens 55°C betragen durch eine Rücklaufhochhaltungsgruppe gewährleistet werden. Rücklauftemperaturregelungen Bypass sind nicht zulässig. Bei Nichtbeachtung besteht erhöhte Korrosionsgefahr und somit Garantie- und Gewähr- leistungsverlust. Schließen Sie die Rücklaufhochhaltung genau nach den Vorgaben in unseren Anlagenschemen an.
-
Seite 12: Füllen Und Entlüften
° dH > 11,2 • 200 bis 500 kW: wenn ° dH > 8,4 • > 500 kW: wenn ° dH > 0,11 • Wasserwärmer Wird neben der GUNTAMATIC-Feuerung ein zusätzlicher Wasserwärmer betrieben, für Füllen dessen Installationsanleitung zu beachten. -
Seite 13: Kaminanschluss
Planung und Installation BIOSMART Kaminanschluss BS-02-06-00-00-01-IADE BSM-02-06-00-01-01-IADE Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss (Isolationsstärke 50 mm). Abgasrohr Folgende Durchmesser sollten verwendet werden: BIOSMART 14 - 22 Ø... -
Seite 14: 2.10 Energiesparzugregler Und Explosionsklappe
Planung und Installation BIOSMART 2.10 Energiesparzugregler und Explosionsklappe BMK-02-07-00-00-01-IADE Der Einbau eines Energiesparzugreglers und einer Explosionsklappe (Typ RE) ist zwingend erforderlich! (möglichst Ø 200 mm) Aufgabe Belüftung des Kamins, während die Anlage außer • Betrieb ist; Kompensation des Überdrucks beim Auftreten eines •... -
Seite 15: Elektroanschluss
Planung und Installation BIOSMART Elektroanschluss BS-03-00-00-00-01-IADE Elektroanschlüsse der Heizanlage BSM-03-01-00-00-01-IADE Netzanschluss 230 V, 50 Hz, 13 A Absicherung • Überspannungsableiter (als Blitzschutz empfohlen) • Standard-Ausstattung 1 Kesselbedieneinheit (BCE) • 1 Kesselplatine (230 VAC) • 1 Sicherheitstemperaturbegrenzer • 1 Kesselfühler (KVT20 •... -
Seite 16: Verkabelungsvorschriften
Planung und Installation BIOSMART Verkabelungsvorschriften BS-03-02-00-00-02-IADE Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude miteinander verbunden werden. Ist keine Verbindung der Erder möglich, muss mit dem CAN-Bus Kabel ein 10 mm Runderder im Erdreich mitverlegt werden. Die Banderder und der Runderder sind dann miteinander zu verbinden. -
Seite 17: Elektroanschluss
Planung und Installation BIOSMART Elektroanschluss BS-03-03-00-00-01-IADE Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme- strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig steckerfertig. - Seite 18 Planung und Installation BIOSMART BSM-03-03-00-03-01-IADE Witterungsgeführte Regelung Die witterungsgeführte Heizkreisregelung wird optional an- geboten und über CAN-Bus mit der Anlage verbunden. Die Bedienung und Konfiguration erfolgt über die Kessel- bedieneinheit. Wandgerät Set-MK261 Das Wandgerät Set-MK261 ist an der Klemme H35 an die Stromversorgung (extern) anzuschließen und über CAN-Bus mit der Bedieneinheit zu verbinden.
-
Seite 19: Abschlusskontrolle/Erstinbetriebnahme
• Baustelle; hinterlassen Sie immer einen sauberen Raum • Erstinbetriebnahme Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus- setzung dafür ist, dass der Kaminkehrer, der Heizungs- installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. -
Seite 20: Normen/Vorschriften
Planung und Installation BIOSMART Normen/Vorschriften BS-05-00-00-00-02-IADE Das Heizgerät ist entsprechend der Klasse 3 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... -
Seite 21: Anschlussschemen
Planung und Installation BIOSMART Anschlussschemen BSM-06-00-00-00-01-IADE Schema Nr.: BSM-01-1 BSM ohne witterungsgeführter Regelung 1 Pufferspeicher PSF inkl. Frischwasserstation Schema Nr.: BSM-02-1 BSM mit witterungsgeführter Regelung 1 Pufferspeicher PSF inkl. Frischwasserstation Schema Nr.: BSM-03-1 BSM mit witterungsgeführter Regelung 1 Pufferspeicher PS, Warmwasserspeicher ECO Schema Nr.: BSM-04-1 BSM mit Verblockung und wittgef. - Seite 22 Anschlussschema BIOSMART ohne witterungsgeführter Regelung Heizkreis und Pufferspeicher PSF inkl. Frischwassermodul info@guntamatic.com www.guntamatic.com Schema Nr. BSM 01-1 GUNTAMATIC – Bauteile Elektrischer Anschluss laut Bedienungs- und Installationsanleitung 1. Feuerung BIOSMART 2. Kaminzugregler RE (Größe nach Kamindurchmesser) laut Preisliste 3. Rücklaufanhebegruppe RA 60 (alt. RA60 EnergieA) Art.Nr: H39-001...
- Seite 23 Anschlussschema BIOSMART mit witterungsgeführter Regelung Heizkreise und Pufferspeicher inkl. Frischwassermodul info@guntamatic.com www.guntamatic.com Schema Nr. BSM-02-1 GUNTAMATIC - Bauteile Elektrischer Anschluss laut Bedienungs- und Installationsanleitung 1. Feuerung BIOSMART 2. Kaminzugregler RE (Größe nach Kamindurchmesser) laut Preisliste 3. witterungsgeführte Regelung Wandgerät Set-MK261 Art.Nr: S30-030 4.
- Seite 24 Anschlussschema BIOSMART mit witterungsgeführter Regelung Heizkreise, Pufferspeicher, Warmwasserspeicher info@guntamatic.com www.guntamatic.com Schema Nr. BSM-03-1 GUNTAMATIC – Bauteile Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1. Feuerung BIOSMART 2. Kaminzugregler RE (Größe nach Kamindurchmesser) laut Preisliste 3. witterungsgeführte Regelung Wandgerät Set-MK261 Art.Nr: S30-030 4.
- Seite 25 Schema Nr. BSM-04-1 Elektrischer Anschluss laut Bedienungs- und Montageanleitung GUNTAMATIC - Bauteile 1. Feuerung BIOSMART Funktion: Ist der Puffer oben (T3) < der geforderten Temperatur und die RGT < 130 °C (RGT- Brenner) so wird über den Ausgang HP0 2.
- Seite 26 Regelung im Öl/Gaskessel, Pufferspeicher, Warmwasserspeicher info@guntamatic.com Achtung: für Gasthermen nicht geeignet! www.guntamatic.com Schema Nr. BSM-05-1 GUNTAMATIC - Bauteile Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1. Feuerung BIOSMART / NIBRA 2. Kaminzugregler RE (Größe nach Kamindurchmesser) bauseits Über die Differenzsteuerung T3 - T5 des BIOSMART wird die Zubringerpumpe (ZP) angesteuert und somit 3.
- Seite 27 Anschlussschema BIOSMART ohne wittgef. Regelung + Pelletsfeuerung BIOSTAR wittgef. Regelung im BIOSTAR, Heizkreise und Pufferspeicher inkl. Frischwassermodul info@guntamatic.com www.guntamatic.com Schema Nr. BSM-06-1 GUNTAMATIC - Bauteile Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1. Feuerung BIOSMART / BIOSTAR 2. Kaminzugregler RE (Größe nach Kamindurchmesser) laut Preisliste 3.
-
Seite 28: Elektro-Schaltpläne
Installationsanleitung BIOSMART E-Schaltplan BS-07-00-00-00-01-IADE Bedieneinheit (Verdrahtung nur mit flexiblen Kabeln) SY-07-01-00-00-01-IADE = Bedien- und Kontrolleinheit (Touch-Display) Service = Anschlussbuchse SY-Bus = Anschlussbuchse bzw. Kabelverbindung zwischen BCE und Kesselplatine Ethern. = Anschlussbuchse (nicht aktiv) SD-Card = Slot für SD-Card = Anschlussbuchse CAN-Bus CAN-Bus = Kabelverbindung zwischen BCE und digitaler Raumstation oder Wandgerät = Anschlussmöglichkeit für ein GSM-Modul... -
Seite 29: Wandgerät Set-Mk261
Installationsanleitung BIOSMART Wandgerät Set MK261 (Verdrahtung nur mit flexiblen Kabeln) BSM-07-02-00-00-02-IADE RG 0 - 8 = Eingang analoges Raumgerät für HK 0 - 8 Stecker: H1/H2 – H3/H4 – H5/H6 = Außenfühler Stecker: H7/H8 VF 1, 2, 4, 5, 7, 8 = Eingang Vorlauffühler für Heizkreis 1, 2, 4, 5, 7, 8 Stecker: H9/H10 –... -
Seite 30: Kesselplatine Ohne Wittgef. Regelung
Installationsanleitung BIOSMART Kesselplatine ohne wittgef. Regelung (nur flexible Kabel verwenden) BSM-07-03-00-00-01-IADE = Ausgang Sonder (Verblock, ZP) Stecker: 20/PE/N = Ausgang Kesselladepumpe (Puffer) Stecker: 15/PE/N STB / I/O = Ein / Ausgang - STB / Netzschalter Stecker: 6/7/8/PE/9 Netz = Eingang Stromversorgung (230 VAC) Stecker: 4/PE/N = Ausgang Saugzuggebläse Stecker: 3/PE/N... -
Seite 31: Technische Daten
Installationsanleitung BIOSMART Technische Daten BS-08-00-00-00-01-IADE BIOSMART BSM-08-01-00-00-01-IADE Type Biosmart 14 Biosmart 22 Nennleistung 21,6 Kesselwirkungsgrad Brennstoffraum Liter Füllraumbreite Brennraumtiefe Wasserinhalt Liter Betriebsdruck max. wasserseitiger Widerstand (bei 10 K) mbar wasserseitiger Widerstand (bei 20 K) mbar Transportgewicht benötigter Kaminzug Vorlauf 5/4"... - Seite 32 Installationsanleitung BIOSMART BS-E-00-00-00-01-BADE GUNTAMATIC Heiztechnik GmbH A – 4722 PEUERBACH Bruck 7 Tel: 0043 (0) 7276 / 2441-0 Fax: 0043 (0)7276 / 3031 Email: info@guntamatic.com...
