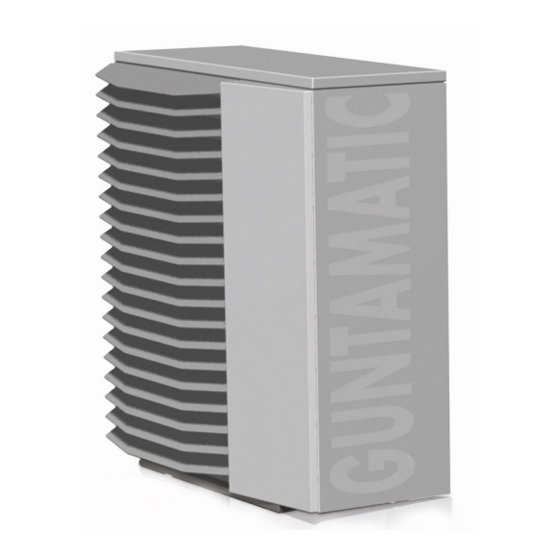

Guntamatic HYBRID WP 9 Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Guntamatic HYBRID WP 9
Inhaltszusammenfassung für Guntamatic HYBRID WP 9

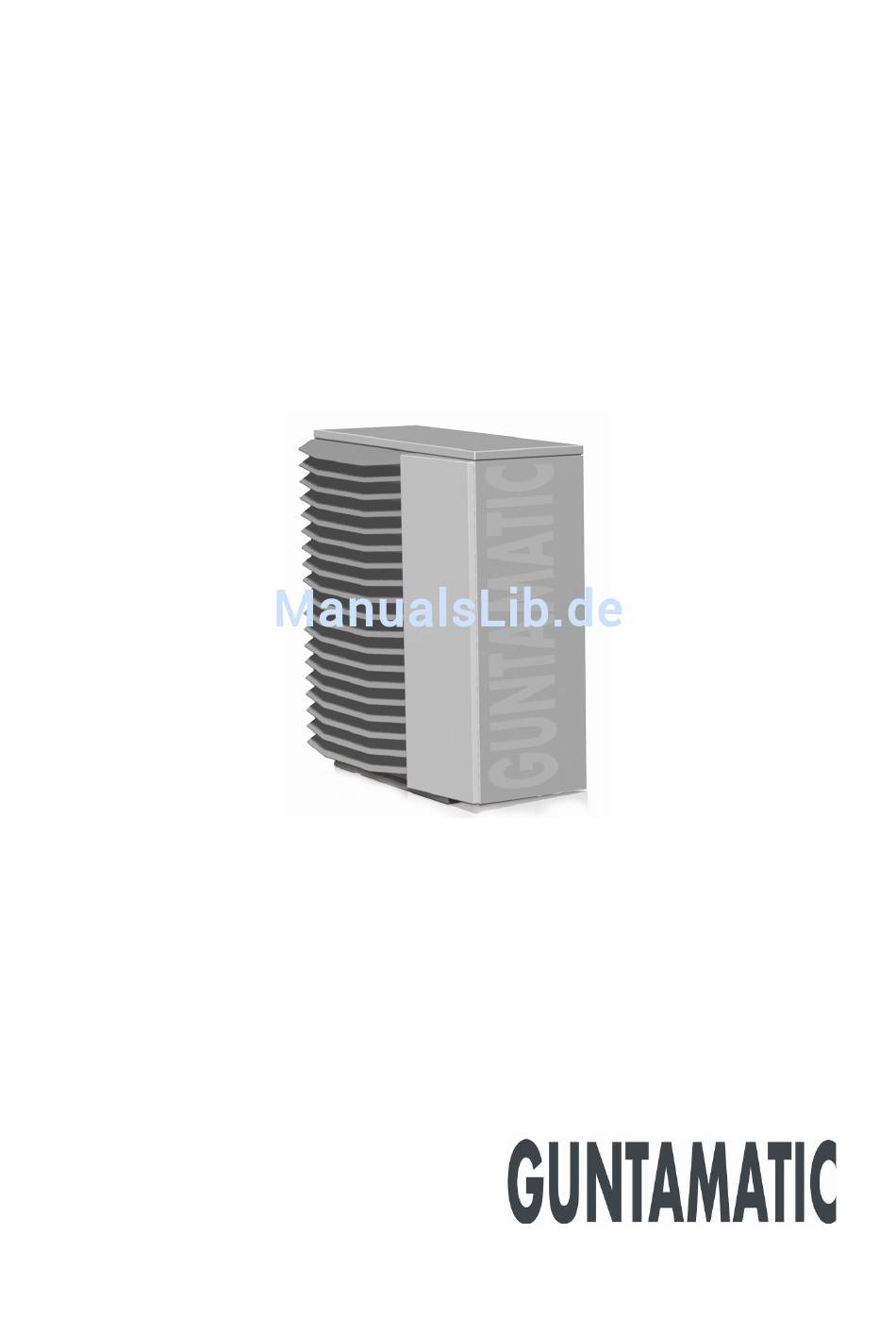

- Seite 1 Außeneinheit HYBRID-WP Planung und Installation WP-01 DE-B31-027-V01-0917...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
Zum Dokument Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 MÖGLICHE KOMBINATIONEN ..........5 3 PLANUNG................6 4 MONTAGE ................8 Bodenmontage Wandmontage Montage Kältemittelrohr Zulässige Länge des Kältemittelrohres Arbeiten am Kältemittelrohr 5 ELEKTROANSCHLUSS............17 6 TECHNISCHE DATEN............18 Hybrid WP 9 Hybrid WP 16... -
Seite 4: Einleitung
Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.4 INBETRIEBNAHME Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Der von GUNTAMATIC autorisierte Fachmann kontrolliert, ob die Anlage laut Schema gebaut wurde, stimmt die Anlage ab und erklärt dem Anlagenbetreiber den Betrieb der Heizanlage. -
Seite 5: Mögliche Kombinationen
MÖGLICHE KOMBINATIONEN WP-01 WP 9 WP 16 Hybrid 0.10 / 0.16 Bio Hybrid BMK Hybrid... -
Seite 6: Planung
PLANUNG WP-02 Bei der Wahl des Aufstellortes ist folgendes zu beachten: Wählen Sie einen Aufstellort für die Außeneinheit, der trocken und sonnig, aber nicht direkten bzw. starkem Wind ausgesetzt ist. Um Luftkurzschlüsse und Schallreflektion zu verhindern, ist eine Aufstellung in Nischen oder zwischen zwei Mauern möglichst zu vermeiden. - Seite 7 NOTIZEN Skizze:...
-
Seite 8: Montage
MONTAGE WP-01 Das Außengerät muss insbesondere dann, wenn es an einem Ort mit starkem Wind oder in der Höhe installiert wird, auf einer besonders stabilen Basis (Wand oder Boden) montiert werden. HINWEIS: Bei Montage am Gebäude können Geräusche und Vibrationen übertragen werden. Der Luftauslass befindet sich auf der Seite, Der Luftauslass befindet sich auf der die von der Wand abgewandt ist. -
Seite 9: Bodenmontage
BODENMONTAGE WP-02 Halten Sie einen Mindestabstand von 200 mm zwischen Unterseite der Außeneinheit und dem Untergrund ein! Unter der Außeneinheit ist ein Kiesbett zu errichten, in welchem das entstehende Kondensat versickern kann! Bei festem Untergrund wie z.B. Beton, ist ein Abfluss vorzusehen. Die Außeneinheit ist vor Schnee zu schützen. -
Seite 10: Wandmontage
Durchmesser vorzusehen! Die Außeneinheit ist vor Schnee zu schützen. In besonders schneereichen Gebieten ist eine Abdeckung bzw. ein Dach vorzusehen! Wandmontage nur für HYBRID WP 9 möglich Montage auf Wandkonsole Montagehöhe ≤ 500 mm Unter der Außeneinheit ist ein Kiesbett zur Versickerung des Kondenswassers zu errichten. -
Seite 11: Montage Kältemittelrohr
MONTAGE KÄLTEMITTELROHR WP-01 Installieren Sie das Kältemittelrohr unter Berücksichtigung der maximalen Installation zulässigen Länge und des maximal zulässigen Höhenunterschied! Das Kältemittel R-410A steht unter hohem Druck! Kältemitteldruck Verwenden Sie daher ausschließlich ein zertifiziertes Kältemittelrohr und befolgen Sie die Installationsanweisungen! Stellen Sie sicher, dass das Kältemittelrohr frei von Verunreinigungen, und Feuchtigkeit ist! Verunreinigungen... -
Seite 12: Zulässige Länge Des Kältemittelrohres
ZULÄSSIGE LÄNGE DES KÄLTEMITTELROHRES WP-01 HÖHER TIEFER Beispielbild HÖHER Die Außeneinheit ist höher montiert als die Inneneinheit. maximal zulässige Länge des Kältemittelrohres 50 m (keine Mindestlänge) maximal zulässiger Höhenunterschied 30 m TIEFER Die Außeneinheit ist tiefer montiert als die Inneneinheit. maximal zulässige Länge des Kältemittelrohres 50 m (keine Mindestlänge) -
Seite 13: Arbeiten Am Kältemittelrohr
ARBEITEN AM KÄLTEMITTELROHR WP-03 Um das Eindringen von Fremdstoffen oder Wasser in das Rohr zu verhindern, müssen die Rohre mit Blindstopfen verschlossen sein! Stellen Sie sicher, dass Ihnen die benötigten Werkzeuge zur Verfügung stehen! Rohrschneider, Reibahle, Bördelwerkzeug, … schneiden Wenn Sie das Rohr (A) kürzen möchten, schneiden Sie es mit Hilfe eines Rohrschneiders im rechten Winkel ab. - Seite 14 Entfernen Sie Grate mit Hilfe einer Reibahle! Halten Sie das Rohr beim Entfernen der entgraten Grate nach unten, um sicherzustellen, dass diese nicht ins Rohr gelangen. Ein zu großes Drehmoment kann zu einem Gasleck führen! verschrauben Ziehen Sie die Überwurfmuttern mit Hilfe eines Drehmomentschlüssels mit folgenden Drehmomenten an.
- Seite 15 isolieren Isolieren Sie das gas- und flüssigkeitsführenden Rohr jeweils mit einer geeigneten EPDM Isolierung. Isolieren Sie Verbinder und Anschlüsse der Kältemittelleitung mit Isoliermaterialien der Klasse 0. Die Standardwerte für Temperatur und Luftfeuchtigkeit liegen unter 30 °C bzw. unter 85 %. Wenn das Gerät extremen Wetterbedingungen ausgesetzt ist, wählen Sie anhand der folgenden Tabelle das geeignete EPDM Isoliermaterial.
- Seite 16 Verwenden Sie nur Werkzeuge, die für das Kältemittel R-410A geeignet sind! Vakuumtrocknung Verwenden Sie eine Vakuumpumpe, mit der ein Unterdruck von bis zu – 1 Bar erzeugt werden kann. Vorgehensweise: 1. Schließen Sie einen geeigneten Druckmesser an das Flüssigkeitsrohr und an das Gasrohr an. 2.
-
Seite 17: Elektroanschluss
ELEKTROANSCHLUSS WP-01 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich darauf achten, dass eine Beschädigung elektrischer Anlagenteile durch Witterungsein- flüsse ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. -
Seite 18: Technische Daten
HYBRID WP 9 WP-01 A = Außeneinheit B = Sockel C = Wandkonsole (Standardausführung) (optional) (optional) TYPE HYBRID WP 9 Einheit Modulleistung 2,5 – 9,0 (A7/W35) Leistungszahl *** (A7/W35) (A2/W35) °C Maximale Vorlauftemperatur über Holz-Modul Legionellenschutz 35 - 53 dB (A) -
Seite 19: Hybrid Wp 16
HYBRID WP 16 WP-01 A = Außeneinheit B = Sockel (Standardausführung) (optional) TYPE HYBRID WP 16 Einheit Modulleistung 3,5 – 16,0 (A7/W35) Leistungszahl *** (A7/W35) (A2/W35) °C Maximale Vorlauftemperatur über Holz-Modul Legionellenschutz 35 - 53 dB (A) Schalldruckpegel **** dB (A) Schallleistung nach EN12102 R410A Kältemittel... - Seite 20 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
